VMware Avi Load Balancer：EVHの設定について

皆さん、こんにちは。

 Avi Load Balancer担当です。

本記事では前回のSNIに引き続き、Avi Load Balancerの機能である「Enhanced Virtual Hosting（EVH）」の設定についてご紹介します。

第1章：EVHとは

Enhanced Virtual Hosting（EVH）は仮想ホスティング機能の一つで、柔軟なホストベースのルーティングを可能にする仕組みです。
SNI（Server Name Indication）と同様に一つの仮想IP（VIP）を親Virtual Service（親VS）が持ち、複数の子Virtual Service（子VS）ごとにドメインを利用できますが、子VSごとに証明書を持つSNIとは異なり、EVHでは親VSがHTTPS通信において1つの証明書を使用し、ヘッダー情報に基づいて子VSにリクエストを振り分けます。また、EVHでは暗号化を伴わないHTTP通信でも利用可能です。

そのため、ユーザー向けのマルチテナントに向いているSNIとは異なり、EVHは一つのシステム内のアプリケーションの振り分けなどに活用できます。

似たような機能にHTTP Policyがありますが、アプリケーションごとにVSを管理する事ができるEVHでは、より柔軟な設計が可能となります。

第2章：EVHのアーキテクチャ

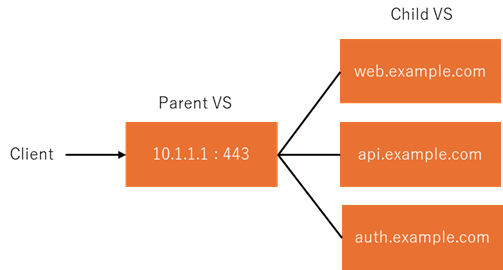

EVHの設定では、SNIと同様に一つの親VSと複数の子VSに仮想サービスの構成が分離されます。
親VSがVIPを持ち、子VSにFQDNを設定する構成はSNIと似ていますが、異なる点として、EVHでは親VSがTLS終端を行い、証明書は親VSに設定された1つのみが使用されます。
HTTPリクエストの処理は、リクエストに含まれるヘッダー情報（HostやPath）と一致する設定をもつ子VSが担います。

クライアントからの接続の流れは以下のようになります。

1. クライアントからのTCPハンドシェイクを親VSが処理
2. Client Helloを親VSが受信
3. 親VSがTLS終端を担当し、SSLプロファイルに基づいて接続を許可または拒否し、使用する暗号方式（cipher）を選択する。証明書も親VSに設定されたものを使用
4. TLS終端後、親VSはHTTPリクエストに含まれるHostやPathなどのヘッダー情報を、子VSに設定された一致条件と照合し、該当する子VSにリクエストを転送
5. 子VSはバックエンドプールやポリシーに基づいてリクエストを処理

第3章：Avi Web GUIによるEVHの設定手順

AviのWeb UIによるEVHの基本的な設定手順について説明します。ここではAviコントローラのバージョン31.2.1での設定例となります。
AviでEVHを実装するためには親VSと子VSを作成する必要があります。

親VSにはVIP（IPアドレス）および待ち受けポート番号、HTTPS通信の場合はSSL証明書とSSLプロファイルなどを設定し、子VSにはホスト名やPoolなどを設定します。

1：親VSの作成

VSの作成画面に進み、以下の項目を設定します。各項目の詳細な設定方法や、下記の項目以外については、ここでは説明を割愛します。

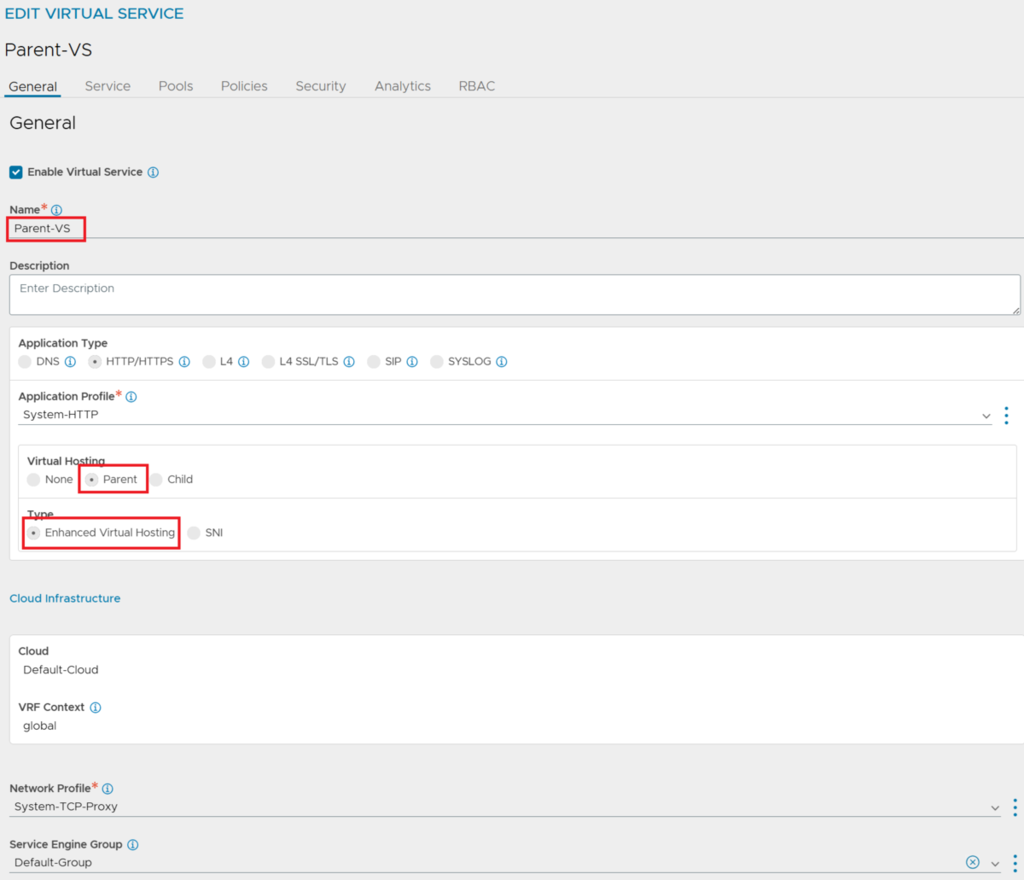

1. VSの名前
2. Virtual Hosting VS を 有効化およびParentを選択
3. Virtual Hosting はParent、TypeはEnhanced Virtual Hostingを選択

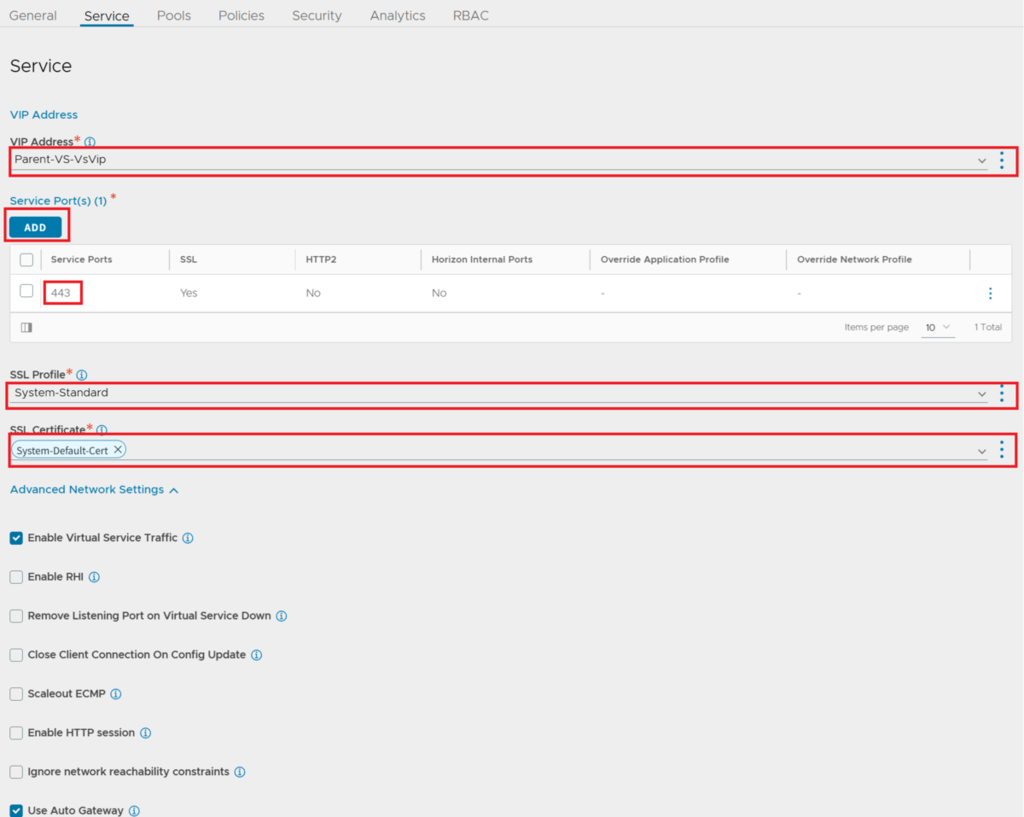

4. VIP（IPアドレス）
5. Service Port（待ち受けポート番号）
6. SSL Profile（TLSバージョンや暗号スイート）
7. SSL Certificate （SSL証明書）

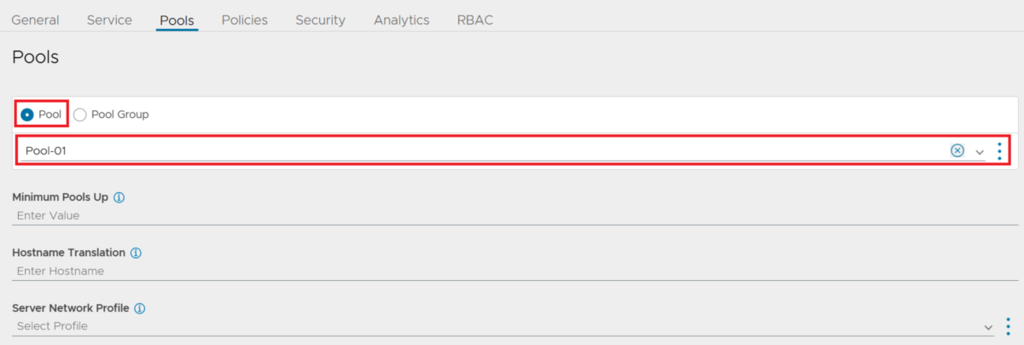

8. Pool

必要な設定を入力したら画面下部の「SAVE」をクリックして設定を完了します。

2：子VSの作成
親VS作成後、新たなVSの作成画面に進み、以下の項目を設定します。親VSと同様に、各項目の詳細な設定方法や、下記の項目以外については、ここでは説明を割愛します。

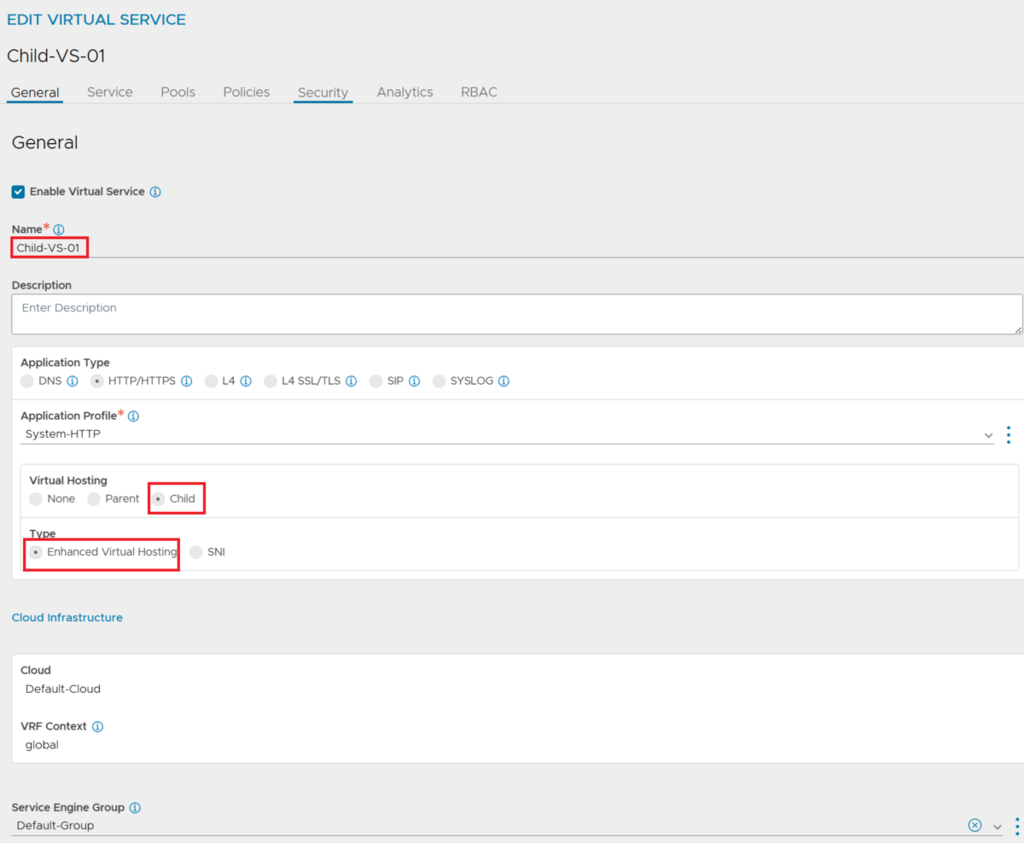

1. VSの名前
2. Virtual Hosting VS を 有効化およびChildを選択
3. Virtual HostingはChild、TypeはEnhanced Virtual Hostingを選択

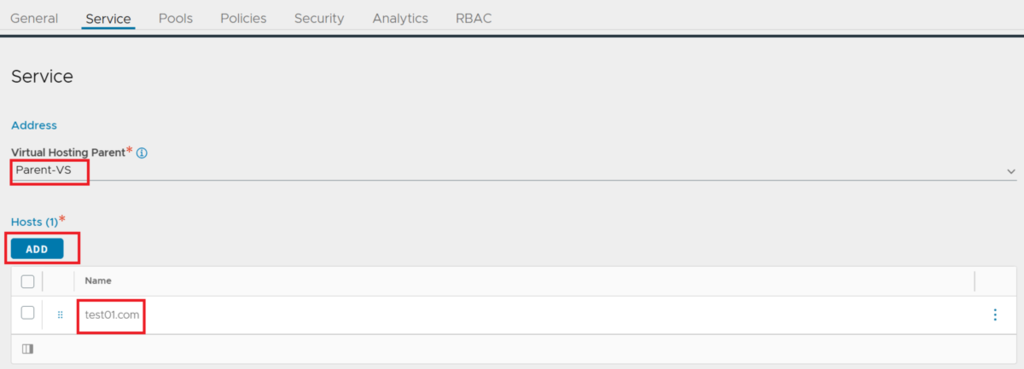

4. Virtual Hosting Parentは先ほど作成した親VSを選択
5. Host（ドメイン名）およびRule

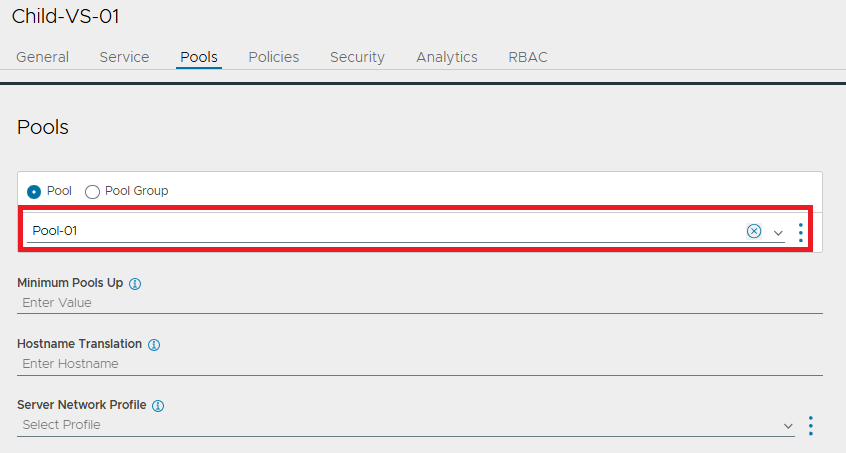

6. Pool

必要な設定を入力したら画面下部の「SAVE」をクリックして設定を完了します。

子VSは設定したいHostやRuleの数だけ同様の手順で作成します。

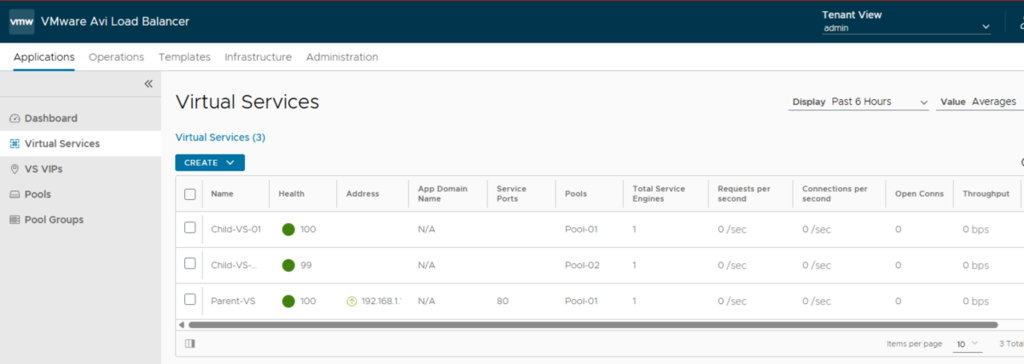

設定したVSは「Applications」＞「Virtual Services」に一覧表示され、「Health」が赤もしくはグレーアウトしていなければUpした状態となっています。

第4章：通信ログから詳細な通信情報を確認

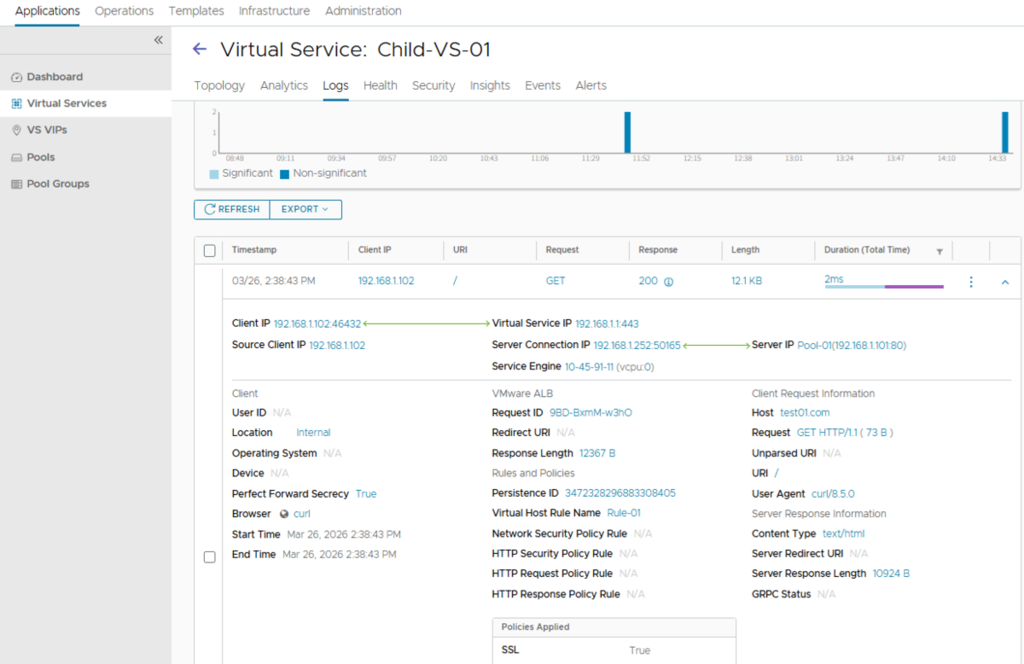

「Applications」＞「Virtual Services」に表示されている子VSの名前をクリックし、Logsタブを開くとクライアントと子VS間の通信ログが表示され、End-to-Endでの通信の詳細を確認できます。

以上となります。
