皆様こんにちは！ネットワールド Accops担当です。
前回に引き続きAccops HySecureの新バージョン7.0がリリースされておりますが検証記事が少ないのでリバースプロキシ設定を記載します。
- 免責事項
- 1. 構成図
- 2. Accops Workspaceアプリよりサインイン
- 3. Accops HySecureリバースプロキシ作業(HyWorks)
- 4. Accops HySecureリバースプロキシ作業(Nutanix)
- 5. Accops HySecure リバースプロキシ動作確認
- 6. Accops HySecure リバースプロキシ動作例
- 7. まとめ
- 8. 過去リンク
免責事項
- 本書は、株式会社ネットワールド（以下 弊社）が作成・管理します。
- 本書の記載内容の一部または全部を弊社に無断で改変・転載することを禁じます。
- 本書の記載内容は、一部または全部が将来予告無く変更されることがあります。
- 本書の利用は、利用者様の責任において行われるものとします。
- 本書の記載内容には、最善の注意を払っておりますが、正確性・完全性を保証するものではありません。従いまして、本書の利用によって生じたあらゆる損害に関して、弊社は一切の責任を負いかねます。
1. 構成図
本インストールガイドの構成図です。
※ログイン可能な状態まで3台新規構築前提
2. Accops Workspaceアプリよりサインイン
HySecureにサインインする為、Workspace Client起動後サインインの画面になりましたら右下の証明書ログインをクリックします。
次に証明書ログインにて証明書とパスワードを入力しログインをクリックします。
管理画面が表示されます。
3. Accops HySecureリバースプロキシ作業(HyWorks)
管理画面が表示されましたら"Apps"をクリックします。
※AD設定済み想定ですので未設定の場合は過去の設定方法を参照頂ければ幸いです。
次に"Apps"から"Add"をクリックします。

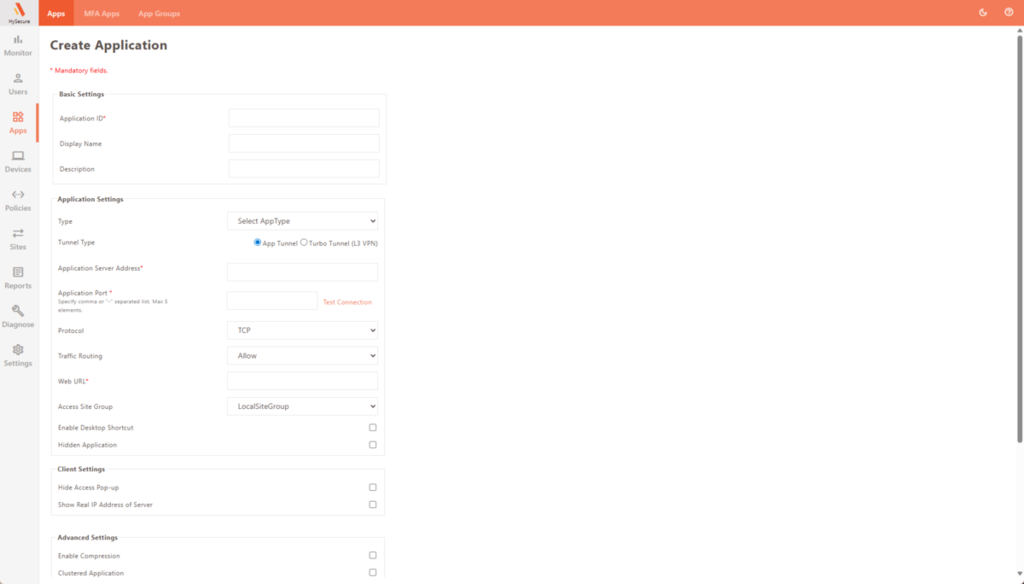

"Add"をクリック後の画面はこちら。

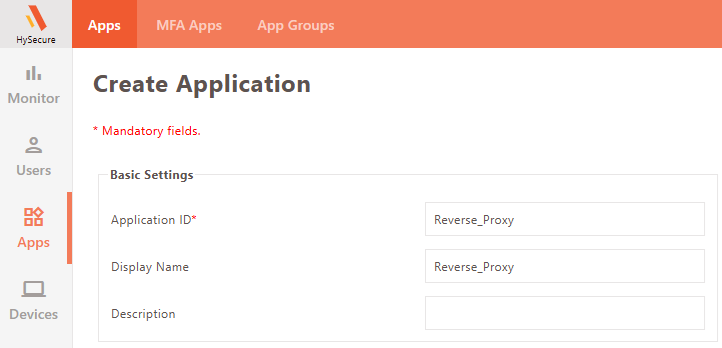

まずは"Application ID*"にて任意の名前を入力します。
※今回はReverse Proxyの設定とします。
次に"Application Settings"の各種設定についてはこちらから設定します。
各種設定は以下のように設定します。
"Application Settings"
Type HTTPS
Application Server Address リバースプロキシ対象サーバー
Web URL アクセス先URL
Enable Reverse Proxy チェック
Access Method DNS Based
Application FQDN チェック FQDN:443
Reverse Proxy Template Default_DNS_Based

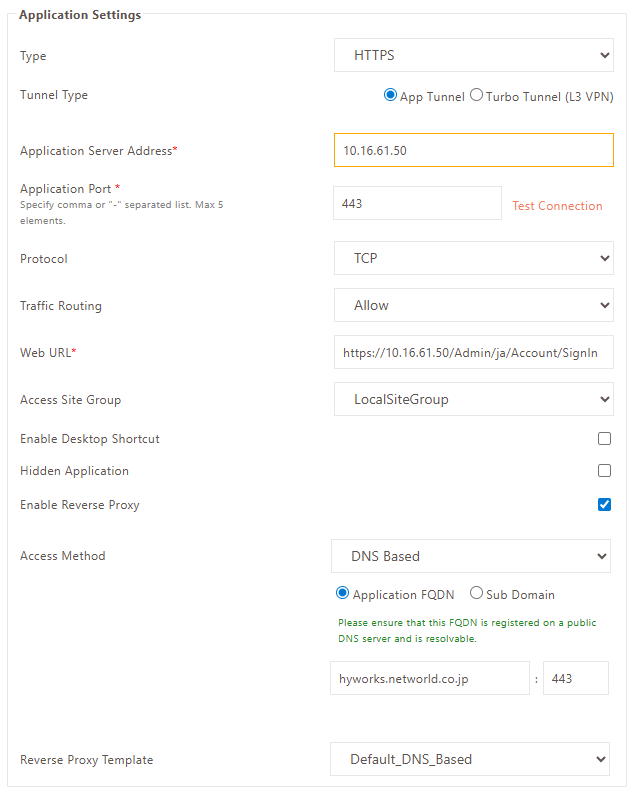

以下は設定例となります。
Type HTTPS
Application Server Address 10.16.61.50
Web URL https://10.16.61.50/Admin/ja/Account/SignIn
※HyWorksの管理画面
Enable Reverse Proxy チェック
Access Method DNS Based
Application FQDN チェック hyworks.networld.co.jp:443
※hyworks.networld.co.jpがクライアントから名前解決不可の場合はhostsに記載必須
Reverse Proxy Template Default_DNS_Based
次に"Application to Application Group Mapping"に既存にて有効化されているグループを追加し"Submit"をクリックします。
設定例

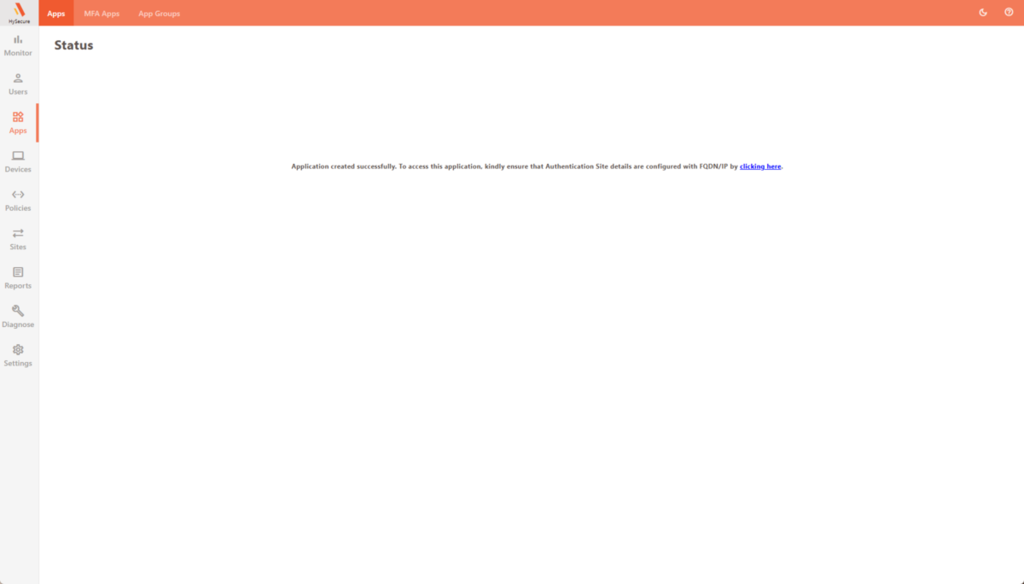

"Application created successfully. To access this application, kindly ensure that Authentication Site details are configured with FQDN/IP by clicking here."が表示されましたら次に再度"Apps"をクリックし画面を戻します。

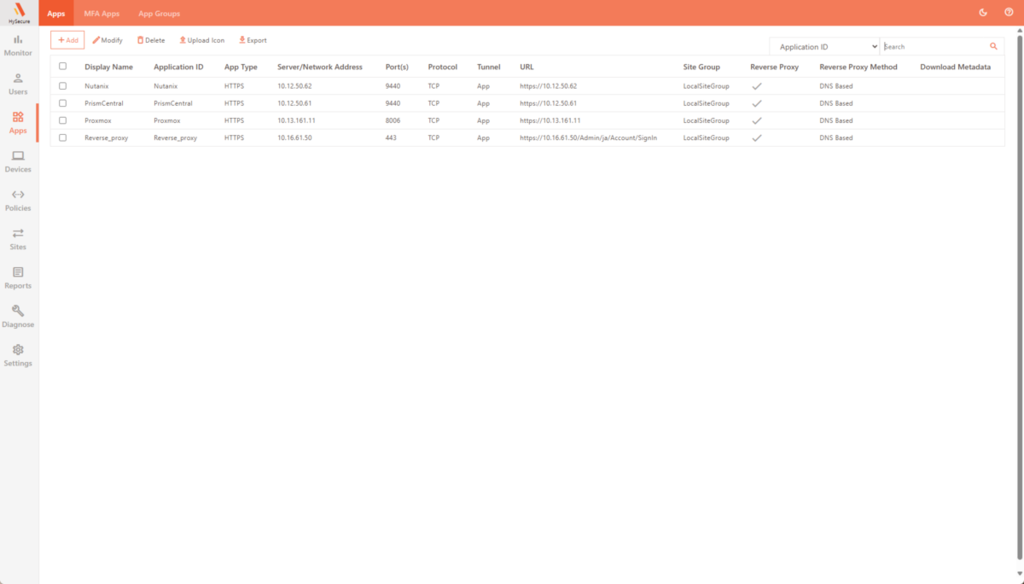

次に正常に設定されているか確認する為に再度"Apps"をクリックします。
4. Accops HySecureリバースプロキシ作業(Nutanix)
管理画面が表示されましたら"Apps"をクリックします。
※AD設定済み想定ですので未設定の場合は過去の設定方法を参照頂ければ幸いです。
次に"Apps"から"Add"をクリックします。
"Add"をクリック後の画面はこちら。

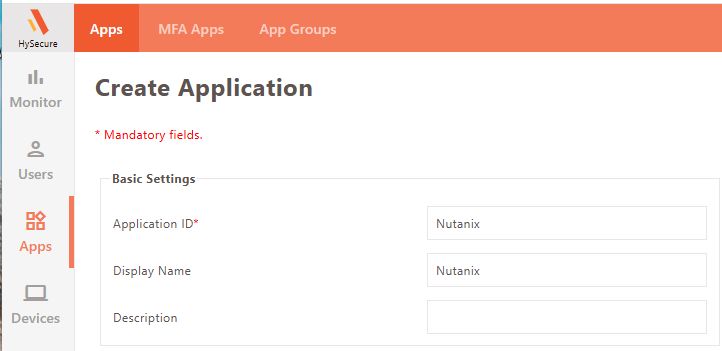

まずは"Application ID*"にて任意の名前を入力します。
※今回はNutanixの設定とします。

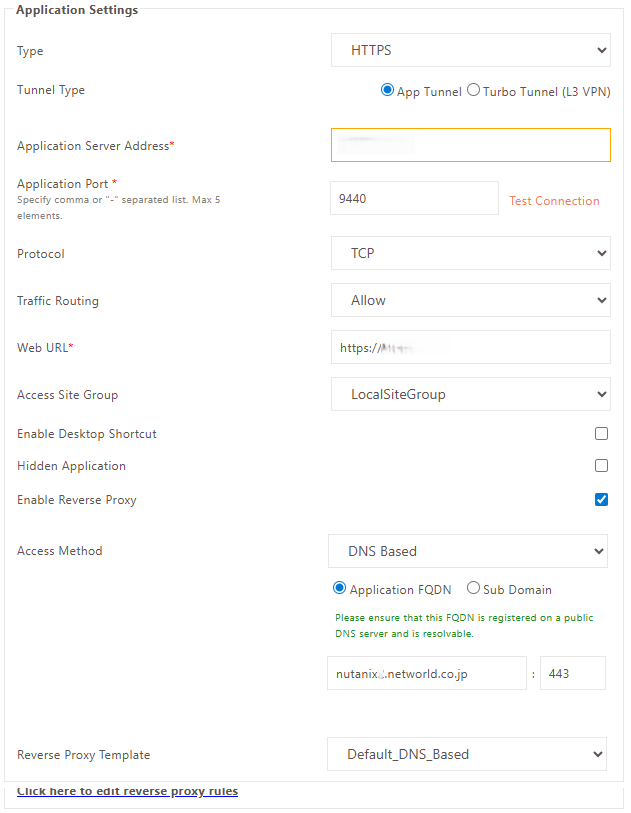

次に"Application Settings"の各種設定についてはこちらから設定します。
各種設定は以下のように設定します。
"Application Settings"
Type HTTPS
Application Server Address リバースプロキシ対象サーバー
Web URL アクセス先URL
Enable Reverse Proxy チェック
Access Method DNS Based
Application FQDN チェック FQDN:443
Reverse Proxy Template Default_DNS_Based
以下は設定例となります。
Type HTTPS
Application Server Address xxx.xxx.xxx.xxx
Web URL https://xxx.xxx.xxx.xxx
※HyWorksの管理画面
Enable Reverse Proxy チェック
Access Method DNS Based
Application FQDN チェック nutanix.networld.co.jp:443
※hyworks.networld.co.jpがクライアントから名前解決不可の場合はhostsに記載必須
Reverse Proxy Template Default_DNS_Based
次に"Application to Application Group Mapping"に既存にて有効化されているグループを追加し"Submit"をクリックします。
設定例
"Application created successfully. To access this application, kindly ensure that Authentication Site details are configured with FQDN/IP by clicking here."が表示されましたら次に再度"Apps"をクリックし画面を戻します。

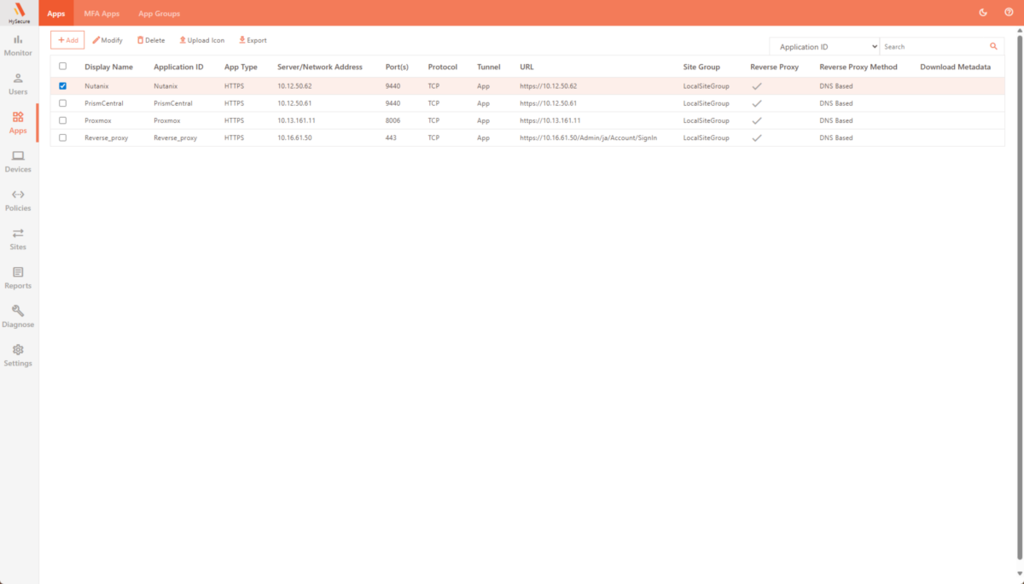

再度"Apps"画面に戻しましたが"Nutanix"を選択し"Modify"をクリックします。
"Click here to edit reverse proxy rules"が新しく追加されておりますのでクリックします。

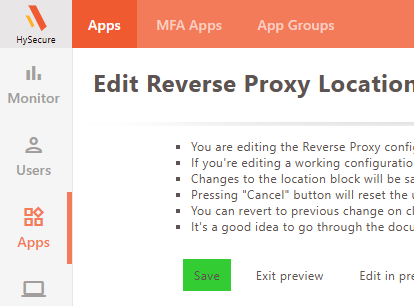

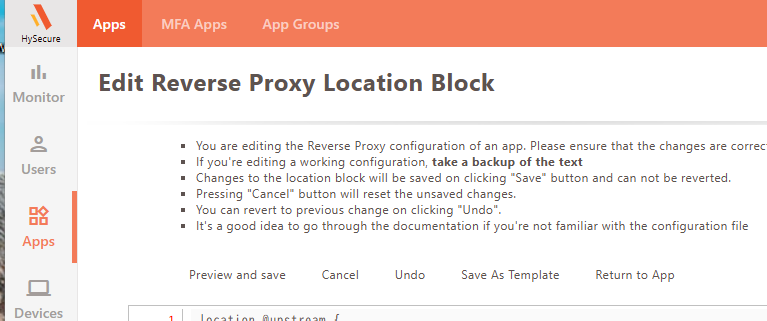

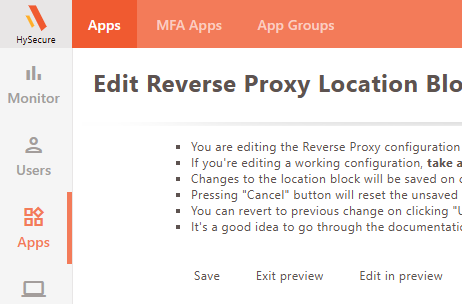

"Edit Reverse Proxy Location Block"画面から修正を実施します。

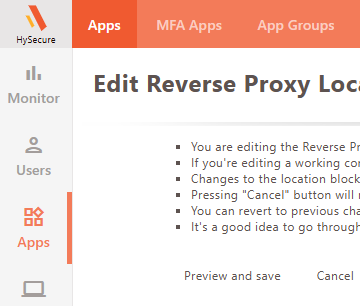

テンプレート表示後"Preview and Save"をクリックします。

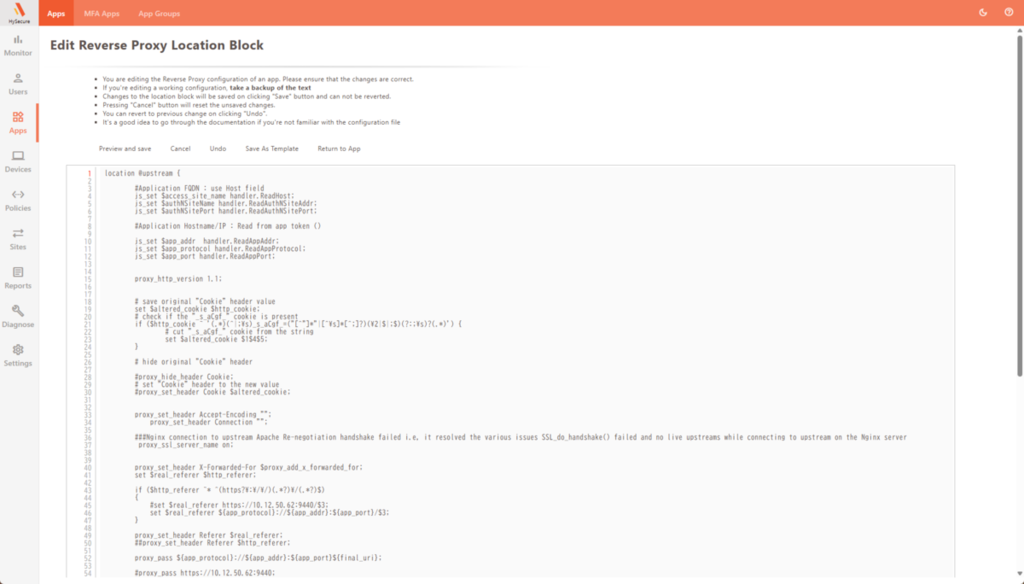

次に"Edit in preview"をクリックします。
デフォルト設定では
proxy_hide_header Cookie;
# set "Cookie" header to the new value
proxy_set_header Cookie $altered_cookie;
となっておりますがすべて#を付けコメントアウトします。
修正後
#proxy_hide_header Cookie;
# set "Cookie" header to the new value
#proxy_set_header Cookie $altered_cookie;
修正が完了しましたら"Save"をクリックします。

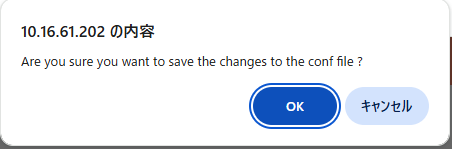

ポップアップが表示されますので"OK"をクリックします。

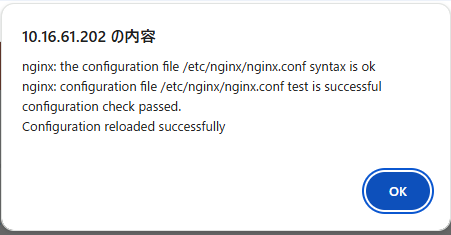

このような表示がされましたら成功です。
修正が完了しましたら"Exit preview"をクリックします。
もしテンプレート化が希望であれば"Save as Template"をクリックします。
※テンプレートはApps初期追加時のみ指定可能です

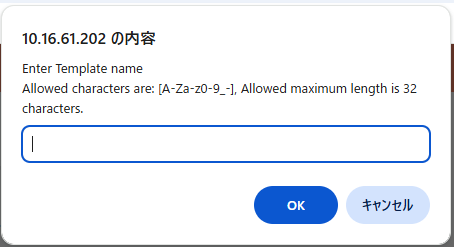

下記メッセージが表示されますので任意の名前を入力し"OK"をクリックします。

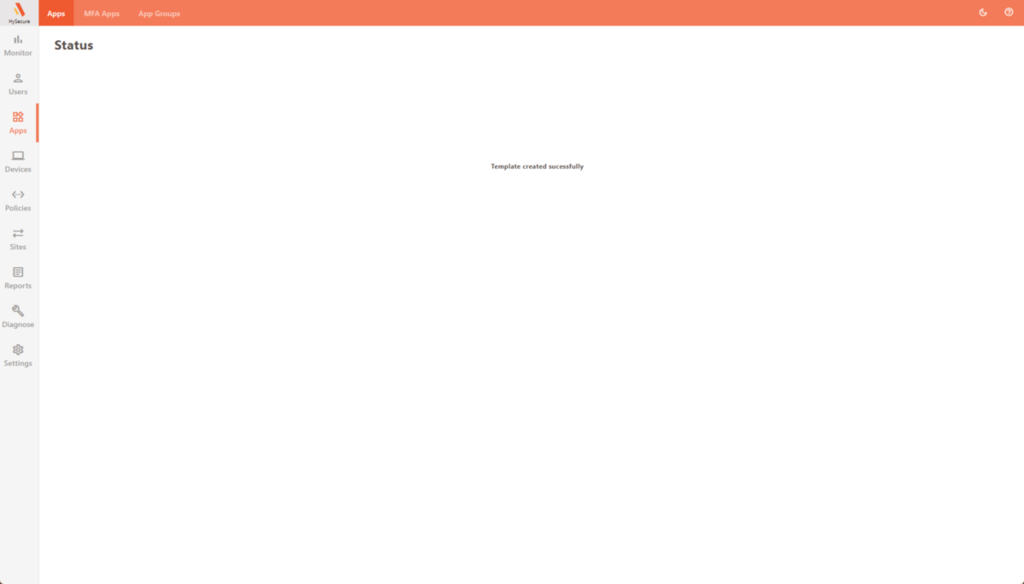

"Template created sucessfully"が表示されます。
5. Accops HySecure リバースプロキシ動作確認
設定後、ブラウザからサインインを実施します。

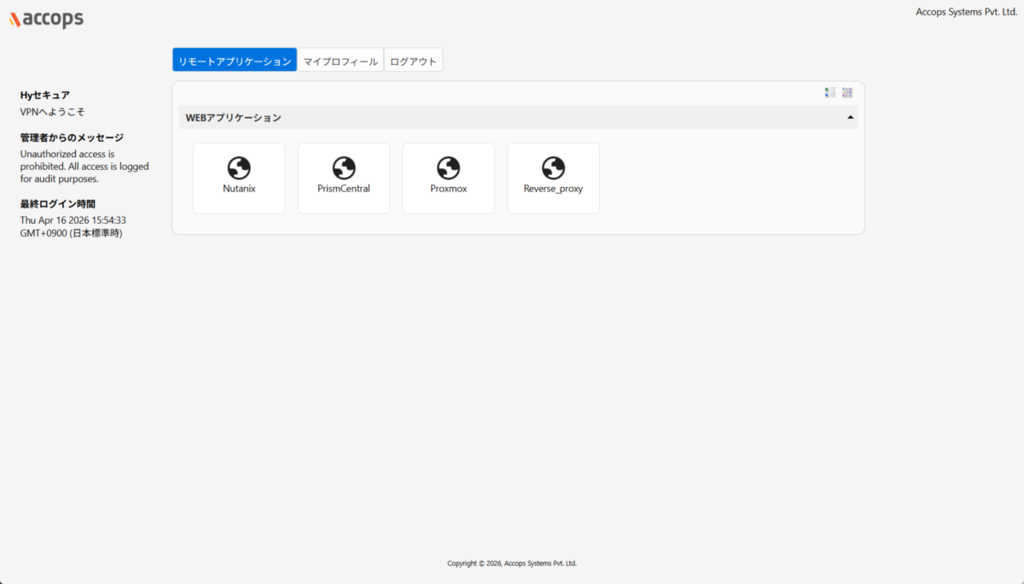

アプリケーションにて"Reverse proxy"をクリックします。

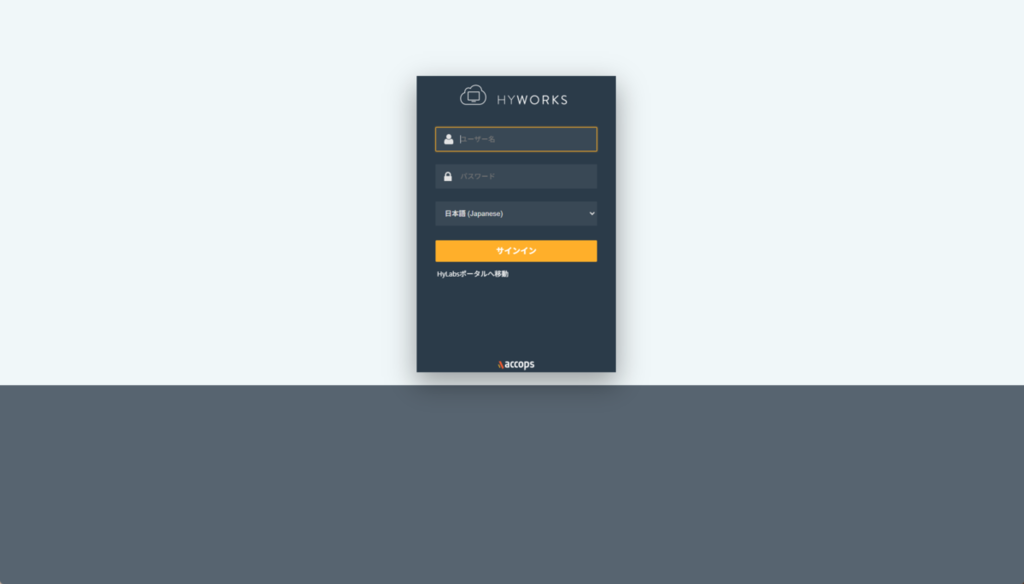

HyWorksの管理画面が表示されました。
また再度アプリケーション画面にて"Nutanix"をクリックします。

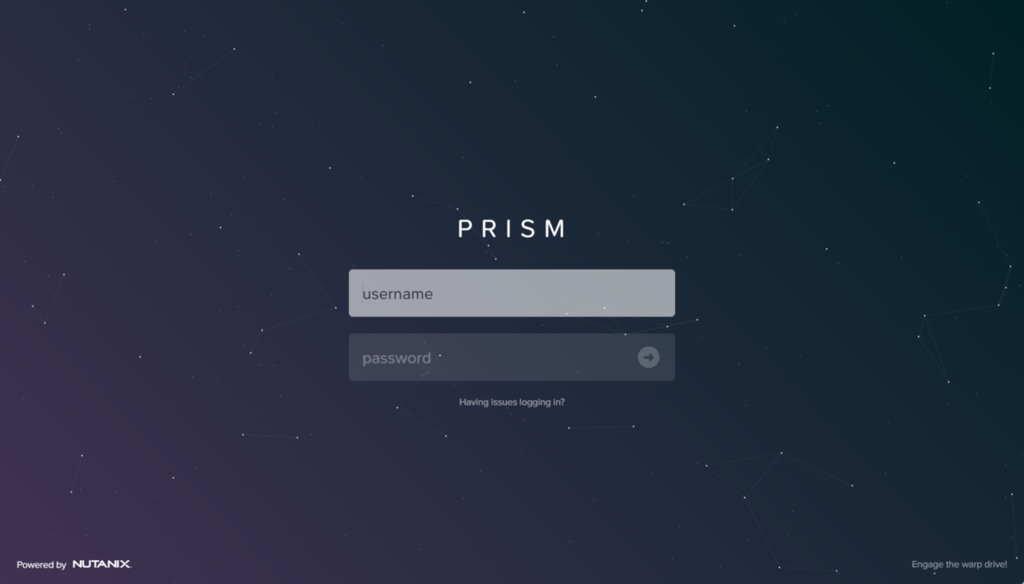

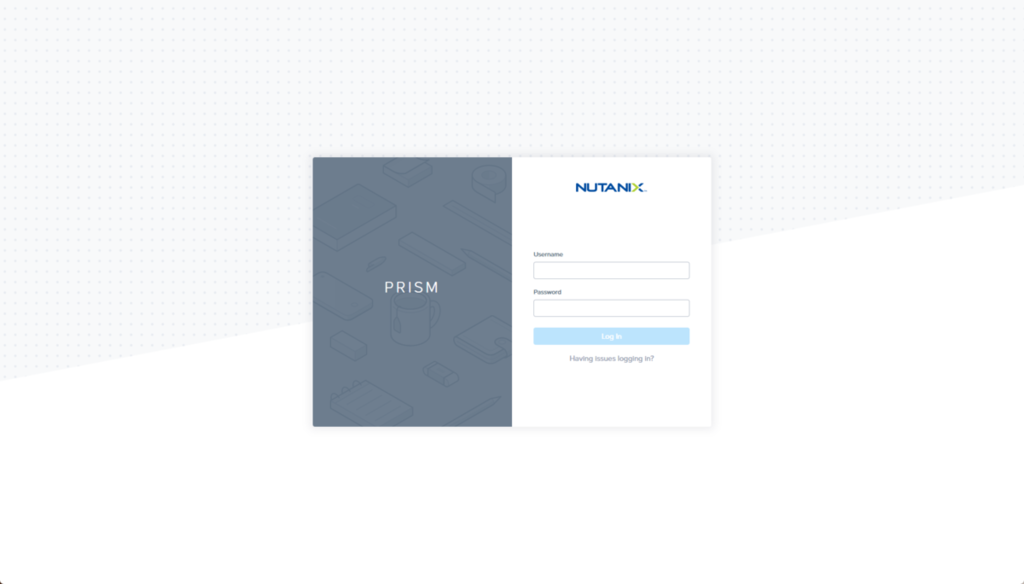

Nutanixの管理画面が表示されました。
6. Accops HySecure リバースプロキシ動作例
今回は例としてHyWorksとNutanixを起動しましたがPrismCentralも可能です。

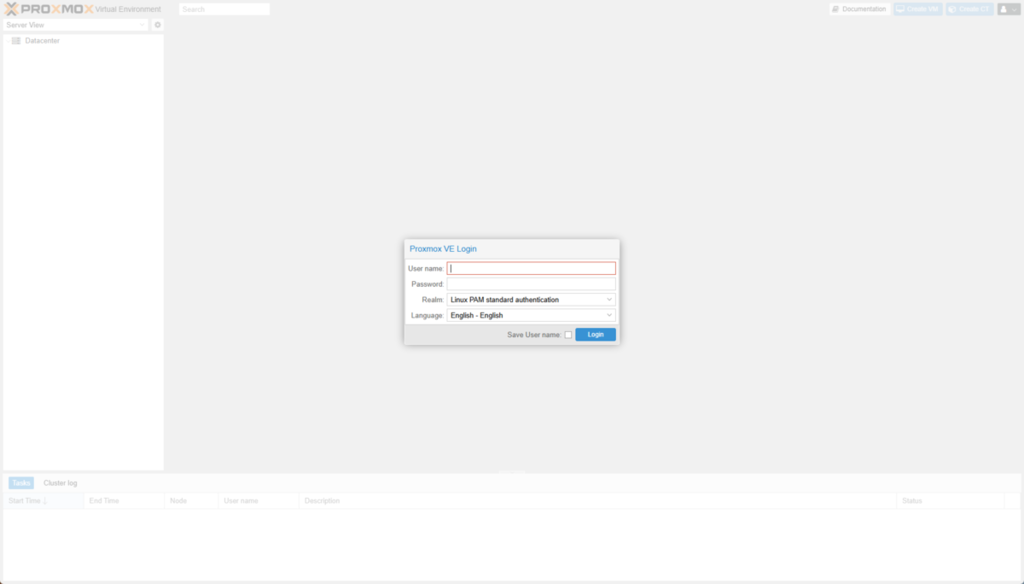

またProxmoxも可能となります。
以上の作業にて設定が完了となります。
7. まとめ
ここまで読んでいただきありがとうございました。
今回はリバースプロキシ設定方法となります。
リバースプロキシ設定の際は、皆様もぜひお試しください。
