こんにちは、ネットワールドでストレージ担当のSEをしている河村と申します。
今回はNetAppのデータ転送サービスである「Copy and Sync」を使って、オンプレミスONTAPのCIFS共有からAWS S3へデータコピーする検証を行いました。
CIFSファイルサーバのデータをS3へコピーすることはツール等を使えばそこまで難しくないのですが、CIFS共有の場合は単にファイルがコピーできればOKというだけではなく、フォルダ構造やNTFS ACLがどう扱われるのかも気になるところです。
ということで今回は、オンプレミスONTAPのCIFS共有をソース、AWS S3バケットをターゲットにして、Copy and Syncでどこまで情報が保持されるのかを確認してみました。
NetApp Copy and Syncとは
NetApp Copy and Syncは、オンプレミスNASやクラウド、オブジェクトストレージ間でファイルデータをコピー／同期するSaaS型のサービスです。

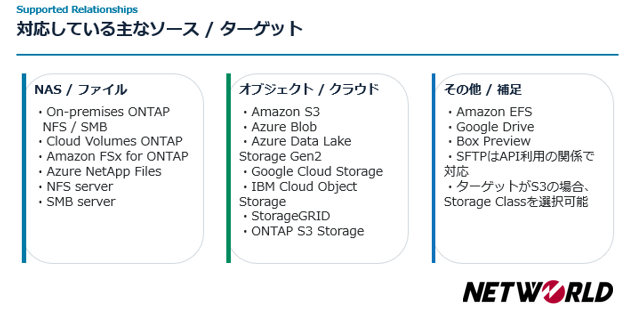

用途としては、データ移行（オンプレミス/クラウド）、バックアップ/退避、DR、データレイク連携などが主な用途となります。ソースとターゲットは多岐にわたり、オンプレミスやクラウドのストレージ間をデータコピーが可能です。
ソースとターゲットの対応可否はSource/Targetの組み合わせで異なるため、詳細は下記リンクでご確認ください。
docs.netapp.com
今回の検証内容
今回確認したかったポイントは大きく2つです。
・オンプレミスONTAPのCIFS共有にあるフォルダ構造が、AWS S3へCopy and Syncした後も維持されるか
・オンプレミスONTAPのCIFS共有に設定されたNTFS ACLが、AWS S3へのCopy and Syncした後も保持されるか

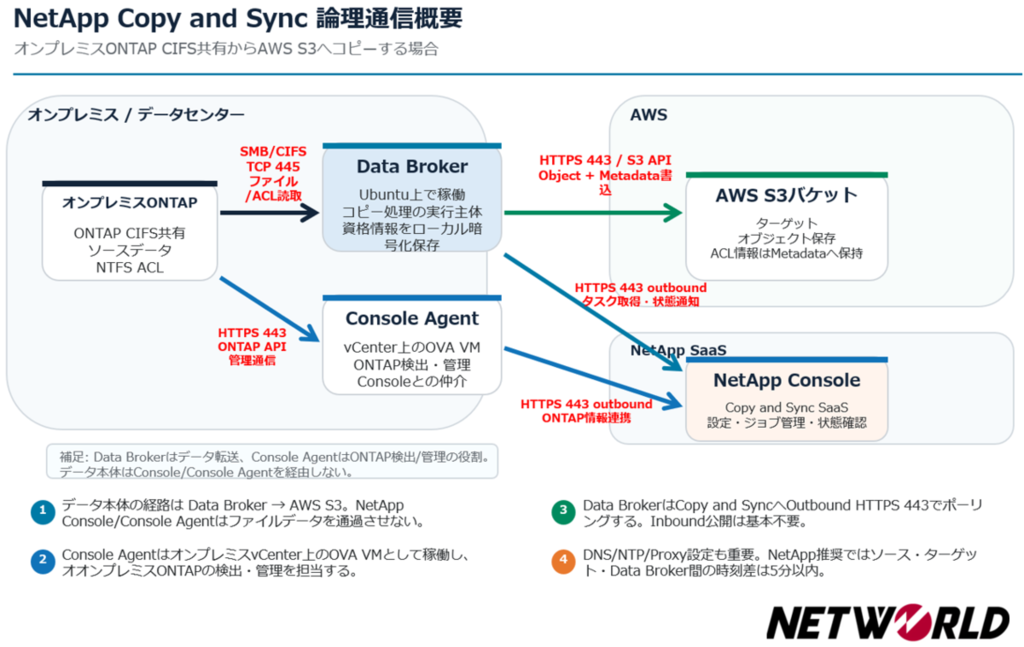

検証構成としては、オンプレミスONTAPのCIFS共有をソース、AWS S3バケットをターゲットにしてコピー関係を作成しています。また、Console Agentを用意し、オンプレミスONTAPをCopy and Syncから扱えるようにしました。
必要なコンポーネント
今回の構成で登場する主なコンポーネントは次の通りです。
・NetApp Console：Copy and Syncの設定、同期関係、ジョブ管理を行うSaaS管理画面
・Data Broker：実際にデータ転送を行うコンポーネント
・Console Agent：プライベートネットワーク環境にあるNetApp等機器の検出を仲介するコンポーネント
・Source / Target：今回はソースがオンプレミスONTAPのCIFS共有（FAS2750 ONTAP9.17.1P1）、ターゲットがAWS S3バケット
最初はCopy and Syncの画面からそのままSync Relationshipを作れるか試してみましたが、プライベートネットワーク環境にあるオンプレミスONTAPの情報を取得するにはConsole Agentが必要でした。最近はNetApp ConsoleへオンプレミスONTAPを登録するDirect登録（いわゆるNo Agent登録）も可能ですが、今回のCopy and Sync用途ではConsole Agentデプロイが必須となります。
Data Brokerを用意する
まずはData Brokerを用意します。今回はオンプレミス環境にUbuntuベースでData Brokerを導入しました。Data BrokerはCopy and Syncのソースからターゲットへのデータ転送に使用されますので、オンプレミスONTAPのCIFS共有とAWS S3の両方へ到達できるネットワークに配置します。

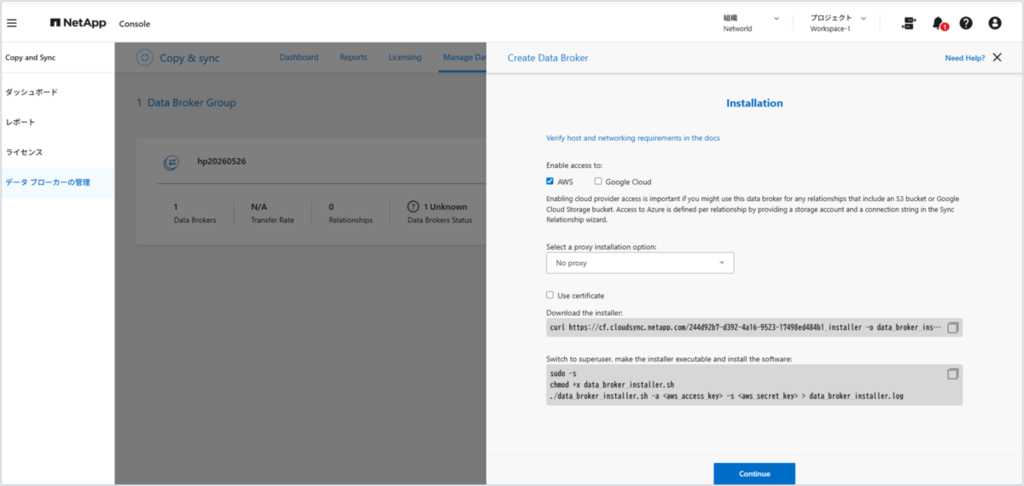

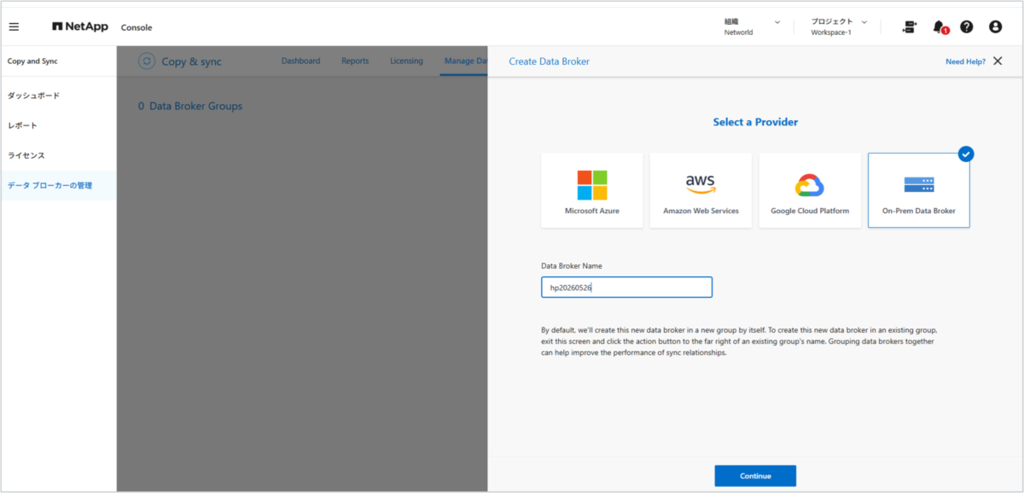

Copy and Syncの画面からData Brokerの導入コマンドを発行し、Ubuntu上で実行します。
発行されたコマンドにAWSアクセスキー、シークレットキーの入力が必須ですので、AWS側のIAMを操作し、キーを発行します。
docs.netapp.com

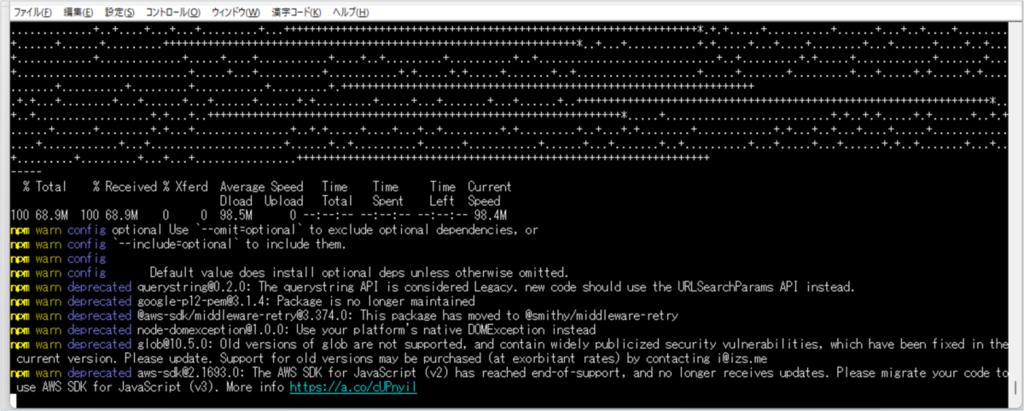

AWSのキーを組み込んだコマンドをUbuntuで実行します。

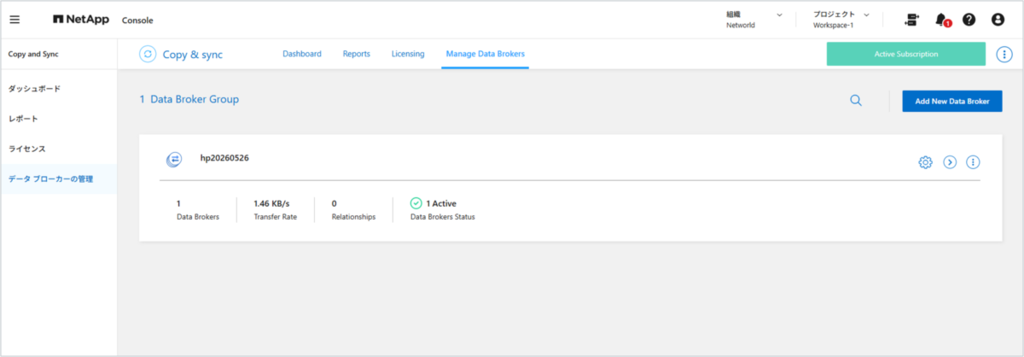

導入が完了すると、Copy and SyncのData Broker Groupで「1 Active」と表示され、Data Brokerが正常に接続されたことを確認できます。
Console Agentを用意する
次にConsole Agentを導入します。オンプレミスONTAPをNetApp Console側から検出・管理するために必要なコンポーネントです。

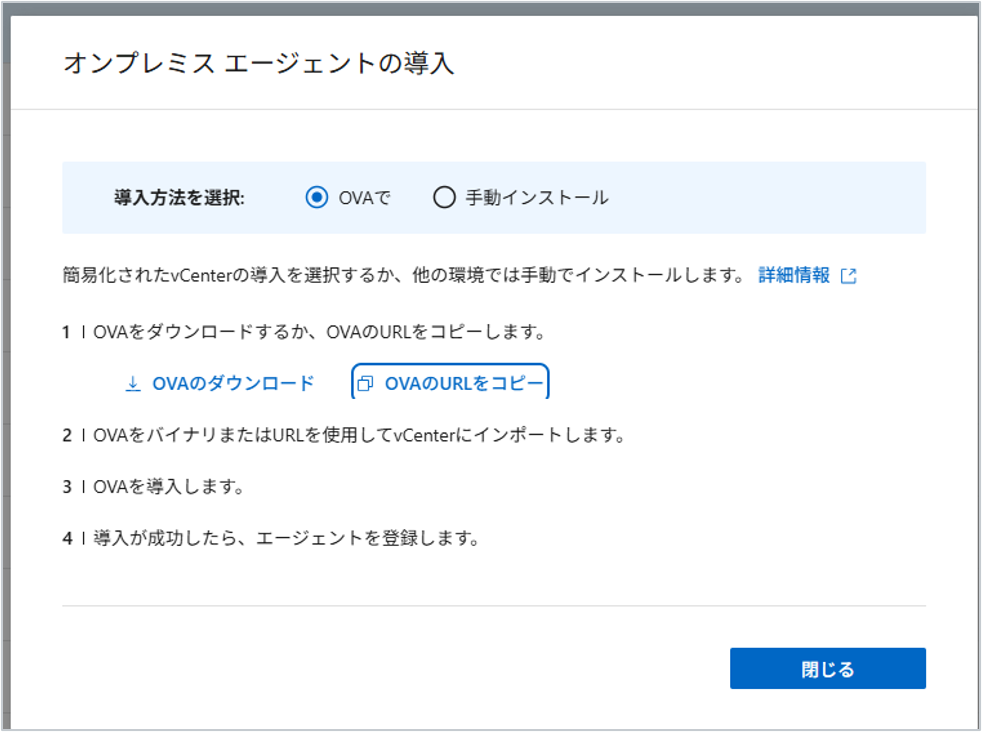

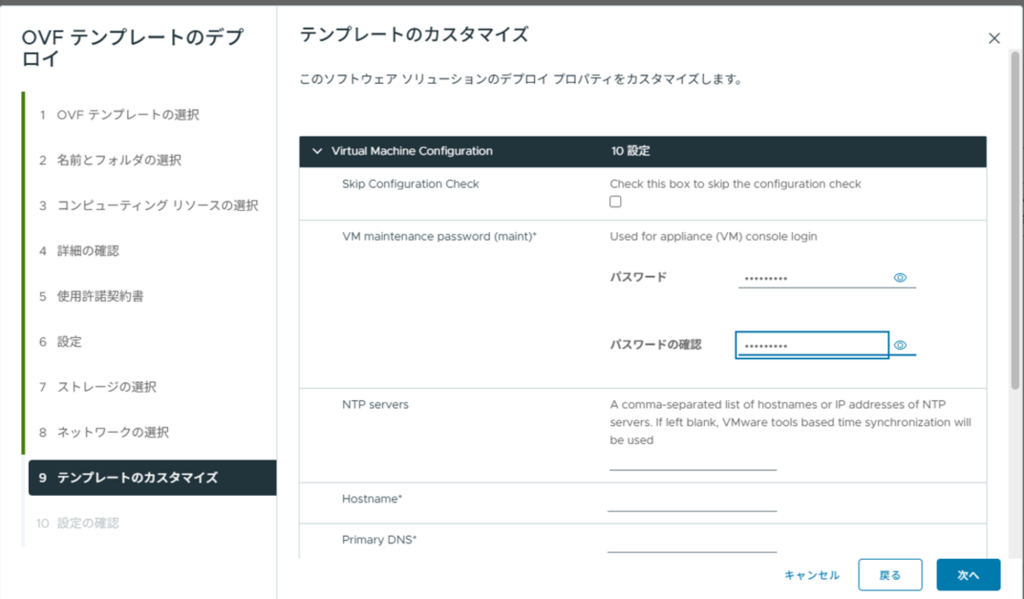

Console AgentのOVAが提供されているので、今回はvCenter環境にOVAでデプロイしました。VMware環境がある場合は比較的手早く構築できますね。

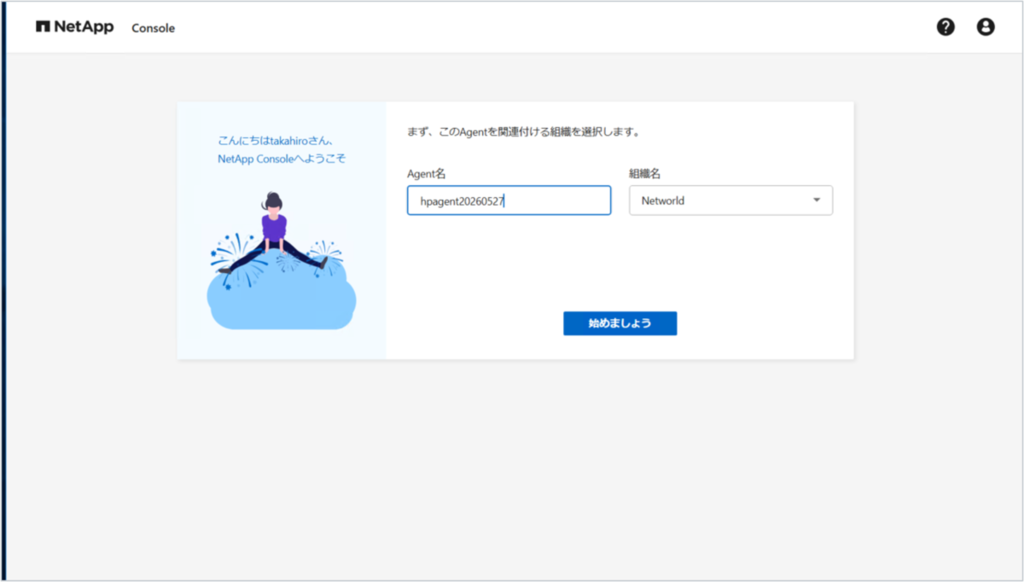

Console Agentがデプロイできたら、Agent名と組織名を入力する画面が表示されるので入力します。

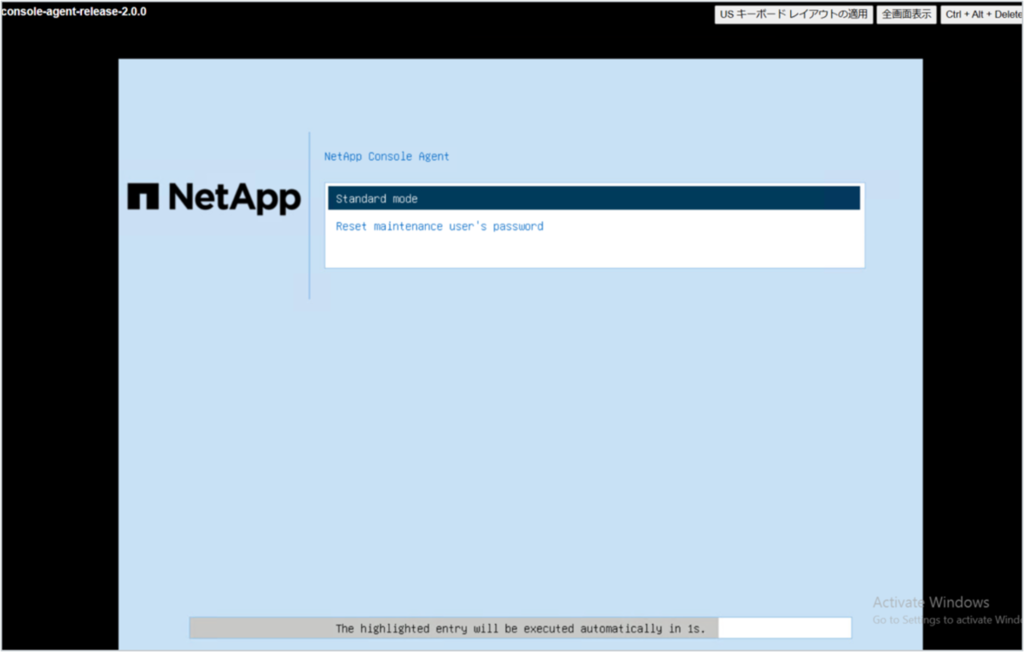

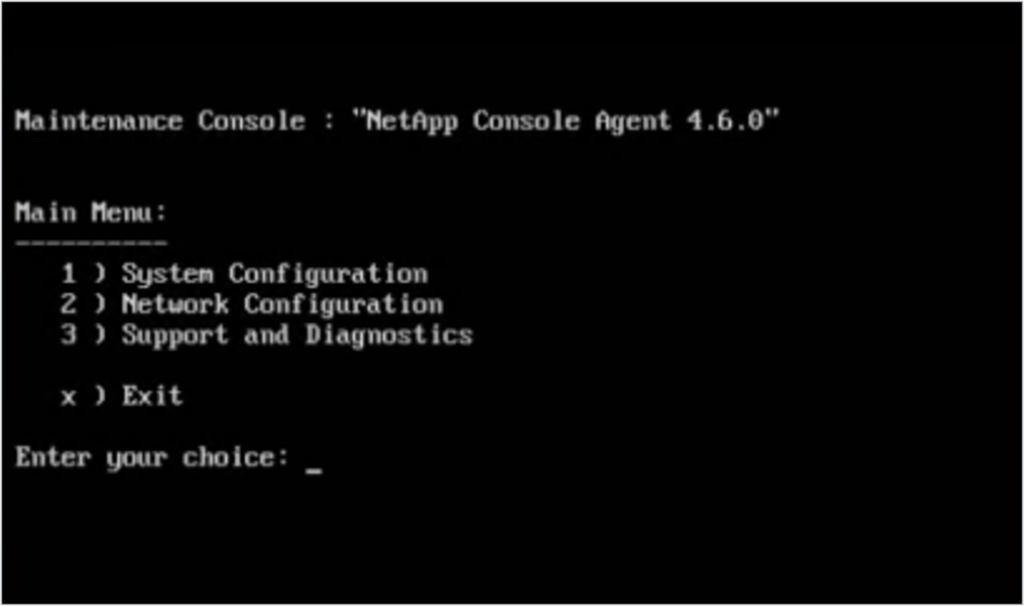

デプロイ後、必要なネットワーク設定を行い、10分ほど待つとConsole Agentが利用できる状態になりました。

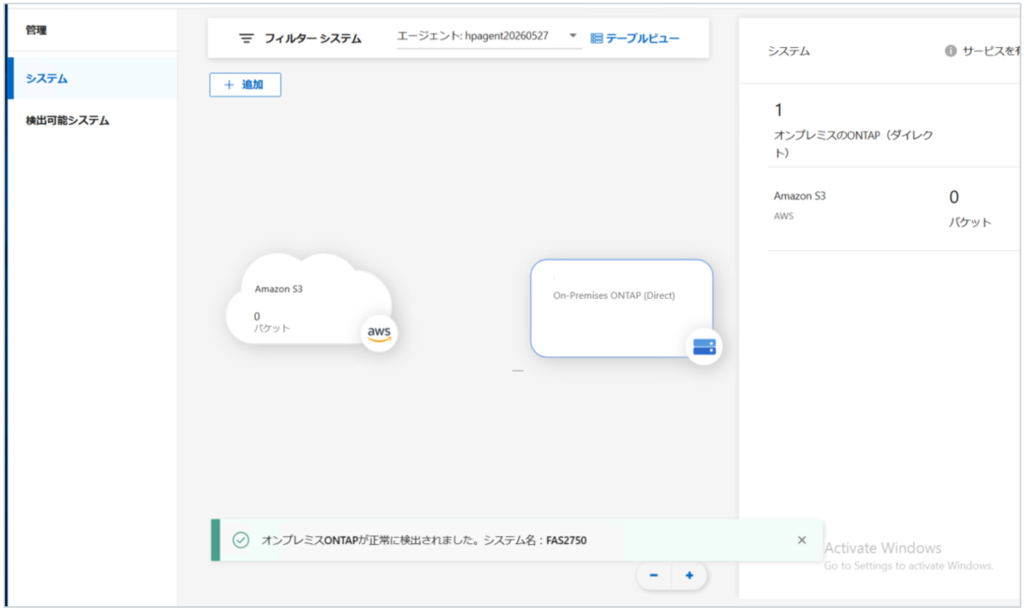

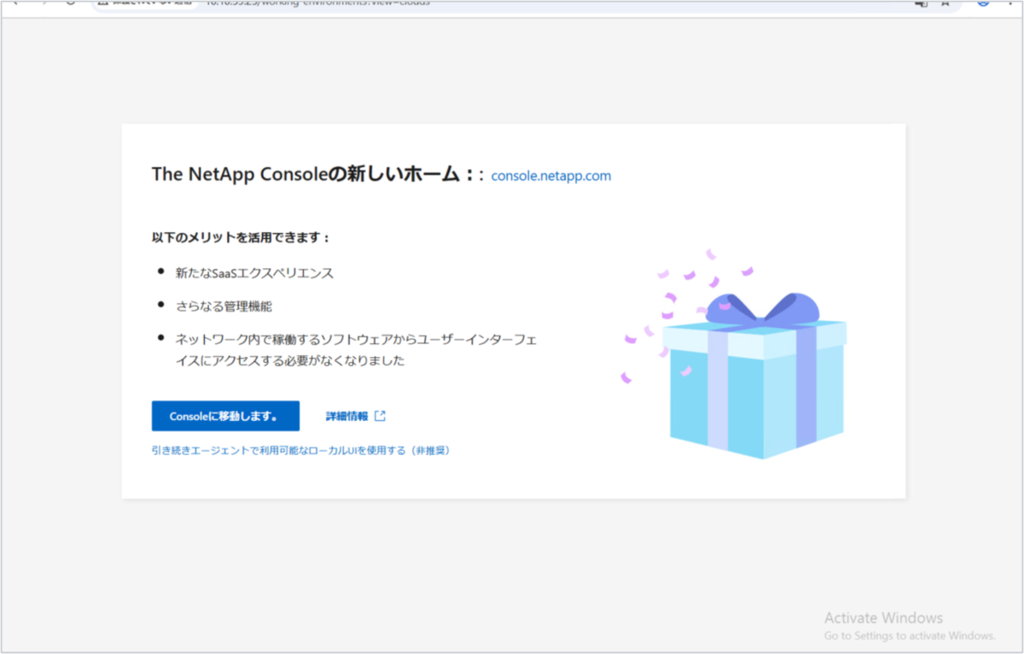

Console Agentの導入後、NetApp Consoleの管理画面からオンプレミスONTAPを検出成功しました。

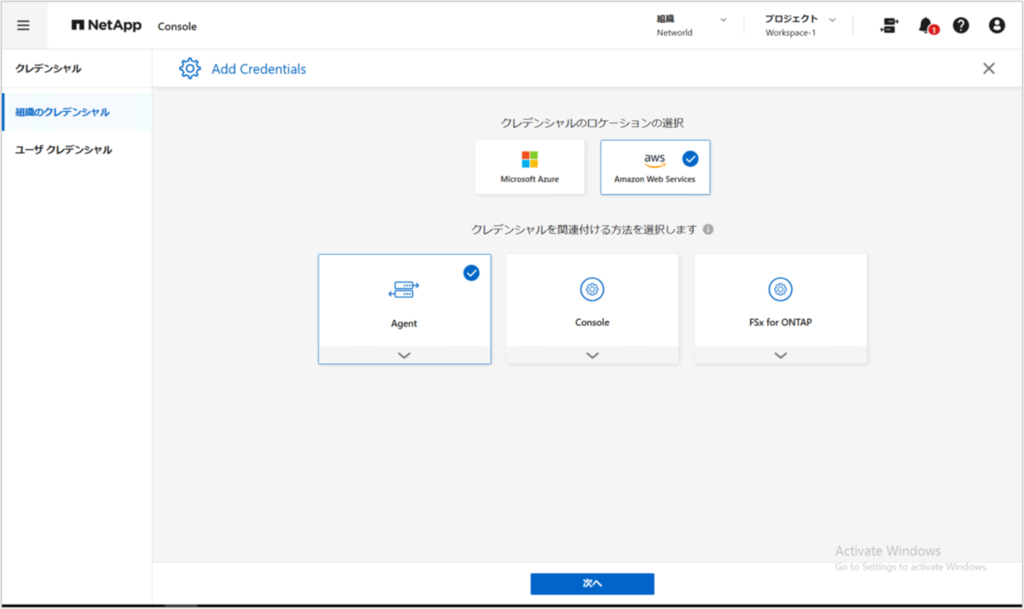

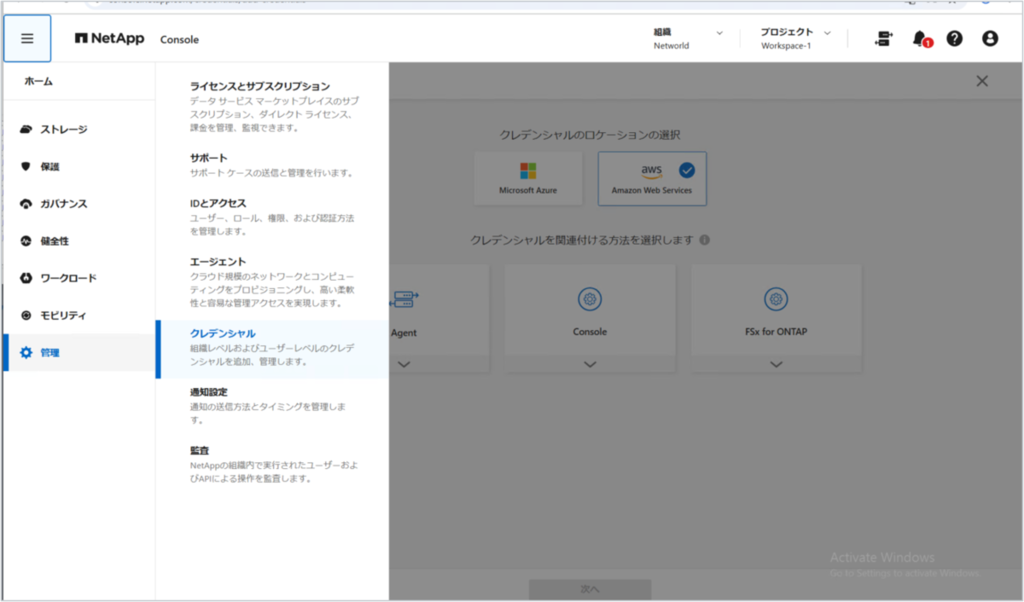

続いてAWS S3へアクセスするためのAWS認証情報も登録していきます。

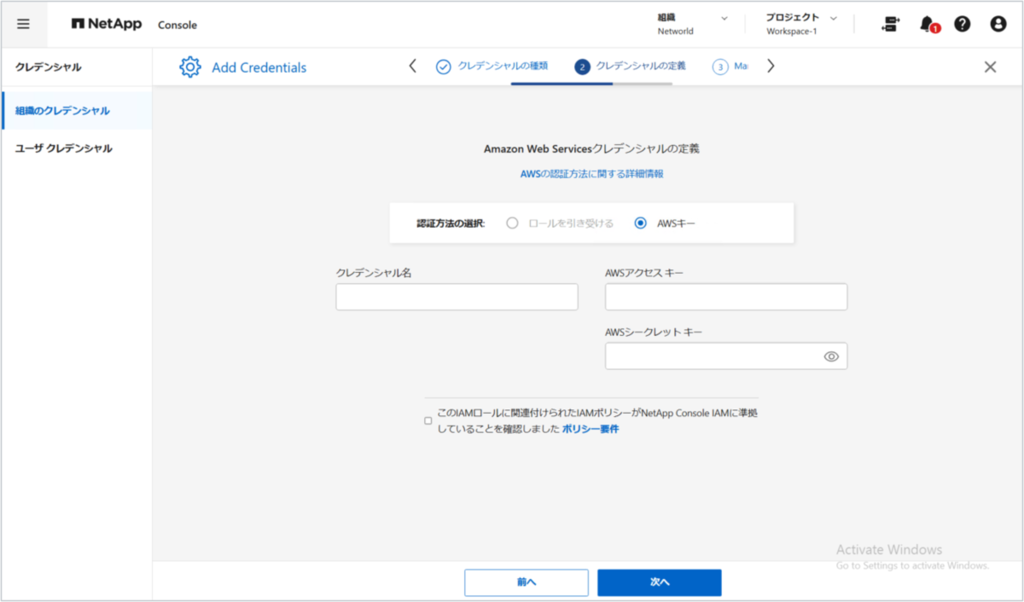

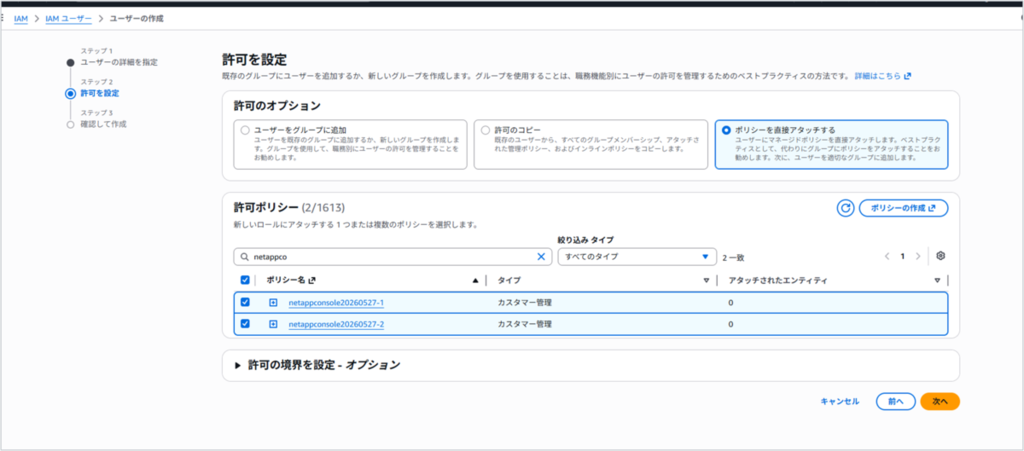

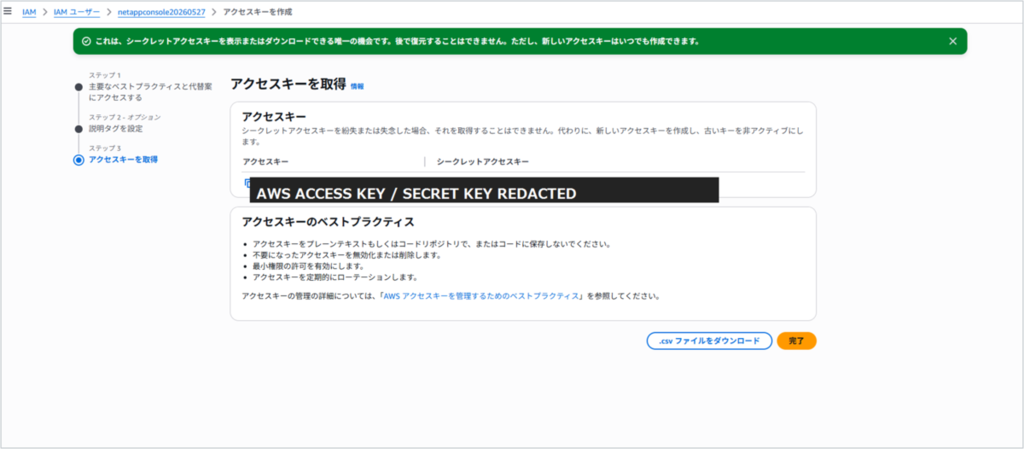

ここでAWSアクセスキーとシークレットキーの入力を求められるので、ドキュメントに従ってIAMポリシーとユーザーを作成しキーを発行します。
docs.netapp.com

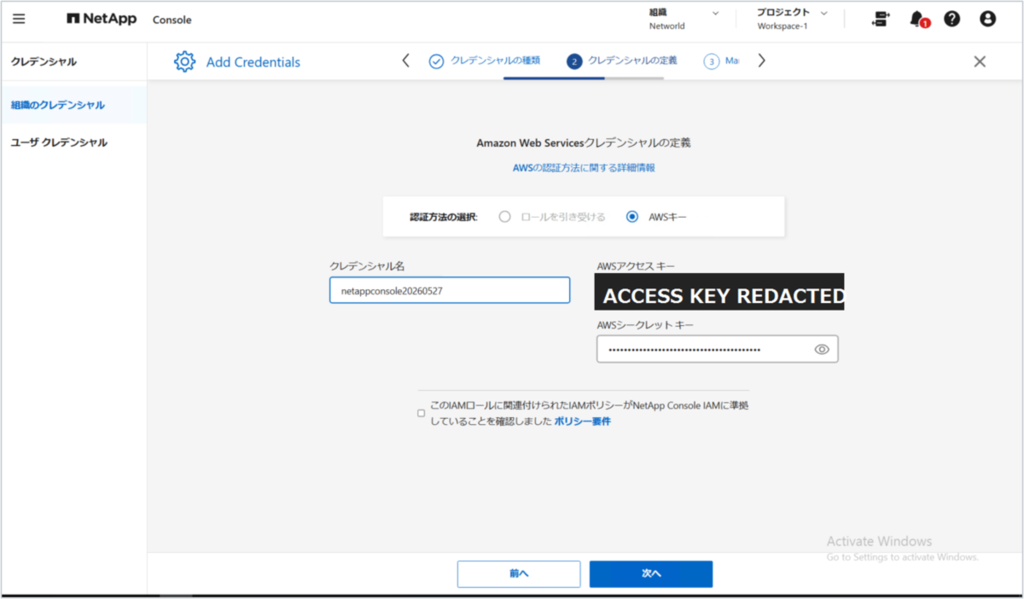

AWSアクセスキーとシークレットキーを入力し次へ進みます。

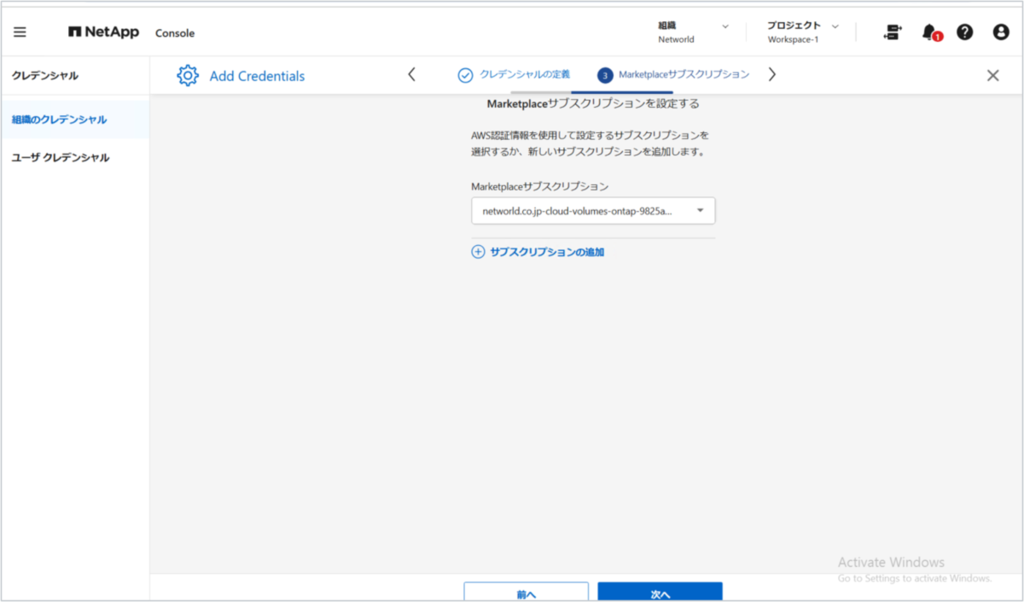

従量課金用にサブスクリプション登録も必要なので、既存のサブスクリプションを使用しました。

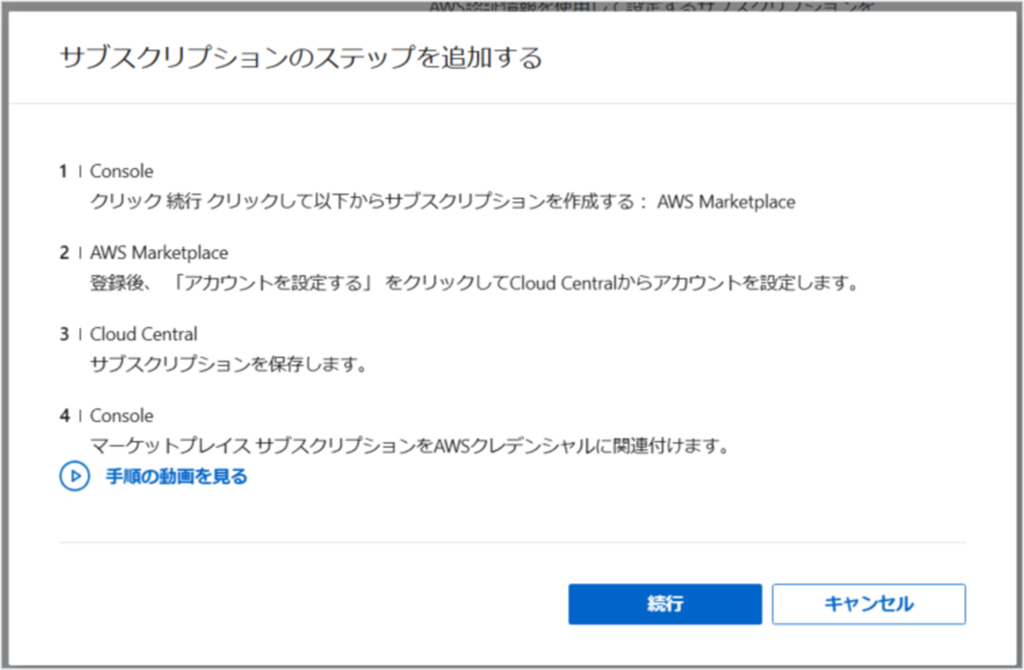

ウィザードの中でサブスクリプションを追加することも可能です。

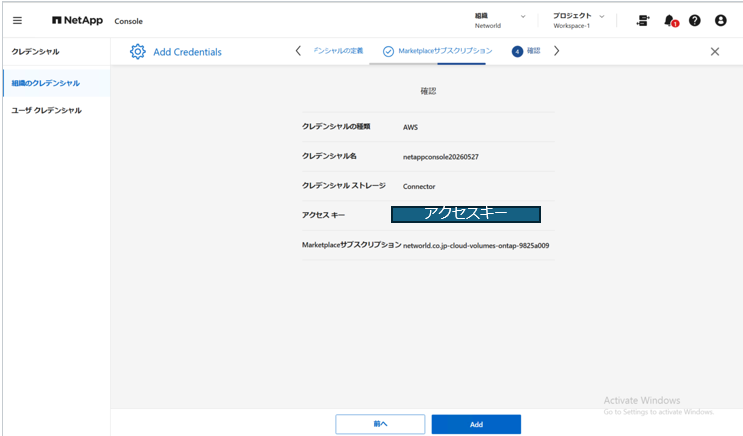

これで設定完了です。
以上でCopy and Syncを利用する準備ができました。
ここから検証に入っていきますが、記事が長くなってしまったので設定編はここまで。
次記事の~検証編~で検証内容について触れております。
