HPE教育サービスの中川明美です。
3回目は、年末に実施したLab環境アップグレードの奮闘記をお届けします！
トラブルシューティングを行い、計画を変更し、アップグレード作業を終えることができました。そして学ぶことも多い作業でした(笑)
トラブルシューティング時の参考になれば幸いです！
アップグレード前の環境
アップグレード後のゴールとする環境
今回のアップグレード手順
当初の計画は次の通りです。実際はvCenter Server Applianceは新規デプロイとなり、ESXiホストはGUIを使用したアップグレードになりました。
仮想マシンの移行はスムーズに
ProLiant DL360 G5 (Intel Xeon CPU E5405：EVCモードはPenryn) からProLiant DL360p Gen8 (Intel Xeon CPU E5-2640：EVCモードはSandy Bridge) へ仮想マシンを移行します。
異なる世代のCPUが搭載されたESXiホスト間でｖMotionsが不可になるのは、仮想マシンが移行先ホストにないCPUの機能を使用している場合に限られます。G5のホストはクラスタ配下にありませんでしたが、G5上の仮想マシンはGen8へvMotionすることができました。
もしGen8で稼働している仮想マシンをG5に移行するなら、Gen8上の仮想マシンをパワーオフ後、クラスタでEVC (Enhanced vMotion Compatibility) モードをPenrynに設定する必要があります。移行元と移行先のESXiホストをクラスタ配下に置き、仮想マシンをvMotionします。
EVCについては次のKBが参考になります。
https://kb.vmware.com/s/article/2011037
vCenter Server Applianceのアップデート断念

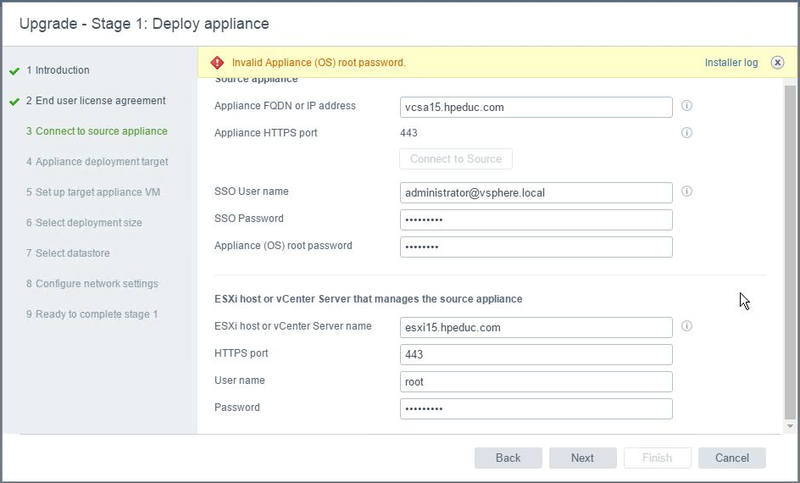

rootのパスワードがわからず、アップグレードすることができませんでした。自身が構築した環境ではないため、このようなこともおきますね。パラメーターのアウトプットは必須ですね！
今回はホスト名やIPアドレスを変更する予定でしたから、新規でデプロイすることにしました。
Update Managerを使用したESXiホストのアップグレード失敗
メンテナンスモードに切り替えられず、アップグレードまで進めることができませんでした。
メンテナンスモードに切り替えられなかったのは？

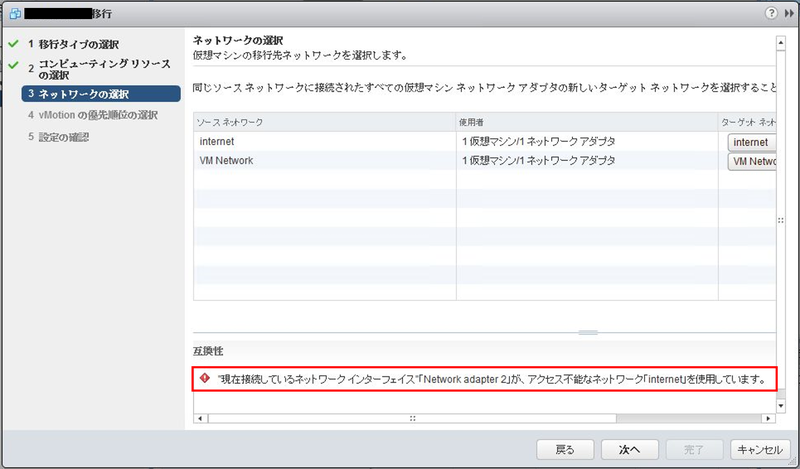

手動でメンテナンスモードに切り替え、どの仮想マシンに問題があるかを確認しました。2つの仮想NICを構成する仮想マシンが移行できません。移行元と移行先で同じネットワークラベルを設定していますが、移行できませんでした。そのため移行中のみ、ネットワークアダプター 2の「接続中」のチェックを外し、強制的に移行しました。
ESXiホストのアップグレードはGUIを使用して
結果、ESXiホストを手動でメンテナンスモードに切り替え、GUIを使用してアップグレードを行いました。
Update Managerは、アップグレード後のコンプライアンスチェックに使用しました (苦笑)
参考
◆分散仮想スイッチのアップグレード
vSphere Web Clientで、Distributed Switch を右クリックし、「アップグレード > Distributed Switch のアップグレード 」を選択します。次にアップグレードするバージョンを選択します。
詳細は、次のドキュメントを参照ください。
◆VMware Toolsのアップグレード
下図の「VMware Toolの更新」からアップグレードすることができます。また仮想マシンの数が多い場合はUpgrade Managerを使用してアップグレードすると効率的です。
VMware Toolsのアップグレード時の再起動可否は、次のKBを参照ください。
https://kb.vmware.com/s/article/2093703
◆仮想ハードウェアのアップグレード
vSphere 6.5の仮想ハードウェアバージョンは「13」です。仮想ハードウェアのアップグレードは仮想マシンをパワーオフする必要があります。
仮想ハードウェアバージョンのアップグレード方法は、次のKBを参照ください。
https://kb.vmware.com/s/article/1037375
◆VMFSのアップグレード
VMFS5をVMFS6へアップグレードする方法はありません。新たにVMFS6のデータストアを作成し、VMFS5のデータストア内の仮想マシンを移行します。
移行の詳細は次のKBを参照ください。
https://kb.vmware.com/s/article/2149355
今回の作業で起きたトラブル
◆vSphere Web Client 6.5 U1を使用した仮想アプライアンスのデプロイができない
VCSA 6.5.0-4944578 to 6.5.0-5973321のｖCenter Server ApplianceでOVFをデプロイすると、次のエラーが表示されます。VMware vCenter Server 6.5 Update 1dで解決されています。
年末はVMware社のダウンロードサイトがメンテナンス中だったため、VMware Host Clientを使用してデプロイしました。
このエラーの詳細は次のKBを参照ください。
https://kb.vmware.com/s/article/2151085
◆Update Managerのスキャン操作がエラーで終わる
次のリリースノートを確認しても、スキャンのエラー原因を見つけることができませんでした。
https://docs.vmware.com/jp/VMware-vSphere/6.5/rn/vsphere-update-manager-651-release-notes.html
◆仮想マシンが移行されない
VMkernelポートの設定は正しく行われているのに、vMotionできません。通信が行われているのかを、パフォーマンスチャートを使用して、vMotion用の物理NICの送受信を確認しました。結果送受信パケットはゼロです。仮想スイッチの設定を確認したら、vMotion用に追加した2つ目の物理NICが未使用に割り当てられていました。ｖMotionできないはずです。
※物理NICの送受信はリアルタイム統計でのみ表示されます。
複数のトラブルを乗り越え、アップグレード作業を終えることができました。トラブルシューティングは知識の総動員ですね！
4月から受講生用の物理サーバーを、ProLiant DL360 Gen10へリプレースします。その際に今回のトラブルの原因であろうネットワーク構成も見直します。その後、ゴールにしていたvRealize Operations Managerをインストールできるとよいなぁと思っています。こちらは、OVAをデプロイ後、初期設定画面がループします。管理サーバーがあるセグメントだけに起こる事象です(苦笑)
アップグレードは、様々な方法が提供されています。環境に応じたアップグレード方法を選択いただき、またこのブログの内容が参考になれば幸いです。
「徹底攻略VCP6.5-DCV教科書 VMware vSphere 6.5対応」が1/19に出版されました。受験の際にはぜひご活用ください！！
