皆様こんにちは！ネットワールドSEの小島です。
クラウドや仮想化技術が進化する中で、ネットワーク仮想化はITインフラストラクチャの重要な要素となっています。
NSXは、仮想ネットワークとセキュリティを一元管理できる強力なプラットフォームであり、企業のネットワーク管理を劇的に変える可能性を秘めています。
この記事では、NSXを仮想化基盤にデプロイして、無事に立ち上げるまでを実際のキャプチャとともに紹介します。
ネットワーク仮想化に興味がある方や、NSXの導入を検討している方にとって少しでも参考になれば幸いです。
免責事項
- 本書は、株式会社ネットワールド（以下 弊社）が作成・管理します。
- 本書の記載内容の一部または全部を弊社に無断で改変・転載することを禁じます。
- 本書の記載内容は、一部または全部が将来予告無く変更されることがあります。
- 本書の利用は、利用者様の責任において行われるものとします。
- 本書の記載内容には、最善の注意を払っておりますが、正確性・完全性を保証するものではありません。従いまして、本書の利用によって生じたあらゆる損害に関して、弊社は一切の責任を負いません。
やること
NSX Managerとは
まず初めにNSX Managerについて簡単に紹介します。知ってるよ！という方は飛ばしてください。

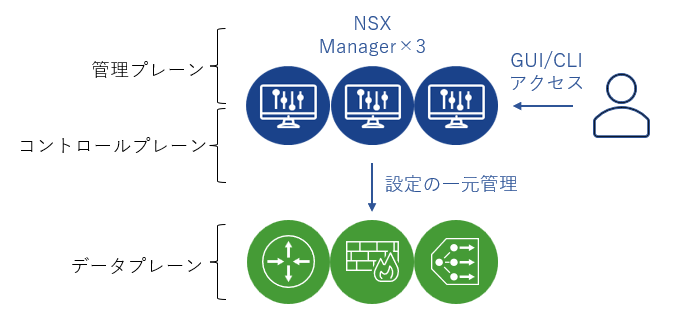

NSX ManagerはNSXを管理する仮想アプライアンスです。管理プレーンとコントロールプレーン両方の役割を担っており、ファイアウォールや仮想ルータなどのNSX設定の一元管理、ルーティング・スイッチングの制御、ユーザーへのGUI/CLIアクセスの提供などを実現しています。
また、3台でクラスタ構成にすることによって冗長化することも可能です。クラスタ構成にする際は別々のESXiホストに配置してアンチアフィニティルールを設定することが推奨されています。
やること

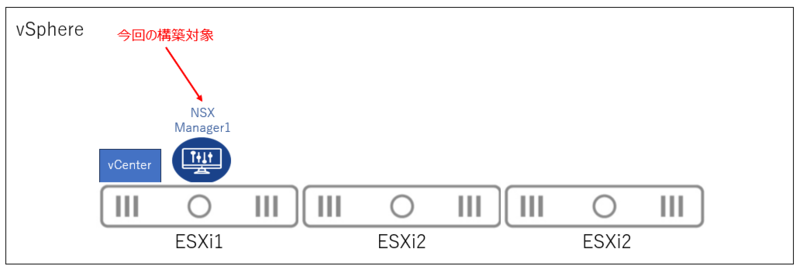

ESXi3台構成のvSphere基盤にNSX Managerをデプロイします。今回はNSX Managerを1台だけデプロイして立ち上げるところまで構築します。
準備作業
NSXをスムーズにデプロイするためには、事前の準備が不可欠です。このセクションでは、正しく環境を設定するために必要な準備作業について解説します。
ハードウェアリソースの確保
デプロイするNSX Managerのサイズに応じて、必要なハードウェアリソースを確保しておきます。

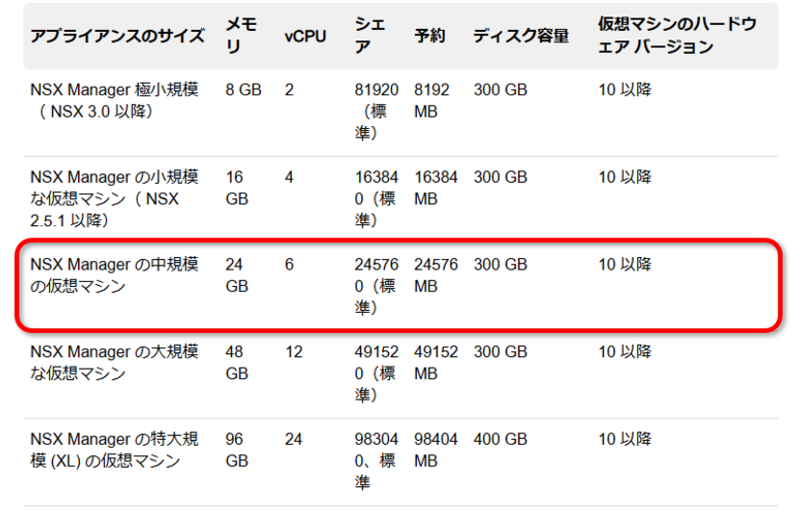

今回は「中規模」サイズでデプロイするので下記の通りリソースを確保しておきます。
・メモリ：24GB
・vCPU：6
・ディスク容量：300GB ※シンプロビジョニングの場合3.8GB
互換性確認
NSXの導入において、ソフトウェアの互換性を確認することは非常に重要です。
導入するNSXのバージョンとvCenter,ESXiホストのバージョンに互換性があるか下記サイトより確認します。
Product Interoperability Matrix
OVAファイルの準備
下記サイトの手順を参考にして、BroadcomサポートポータルからOVAファイルをダウンロードします。
※ダウンロードするには下記の条件を満たしている必要があります。
・Broadcom サポートポータルの登録ユーザーであること
・ダウンロードする製品とソリューションのSite ID と有効な契約があること
分散仮想スイッチの準備

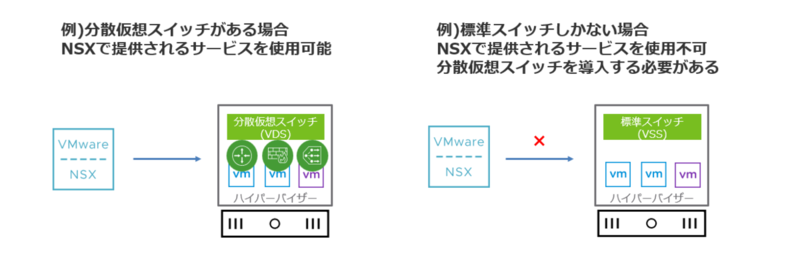

NSXのサービスを利用するには分散仮想スイッチが導入されている必要があります。
NSXの構築を始める前に導入しておきましょう。
構築してみた
実際に構築してみたので手順をキャプチャとともに紹介していきます。
今回はバージョン4.2.1.2で構築しています。

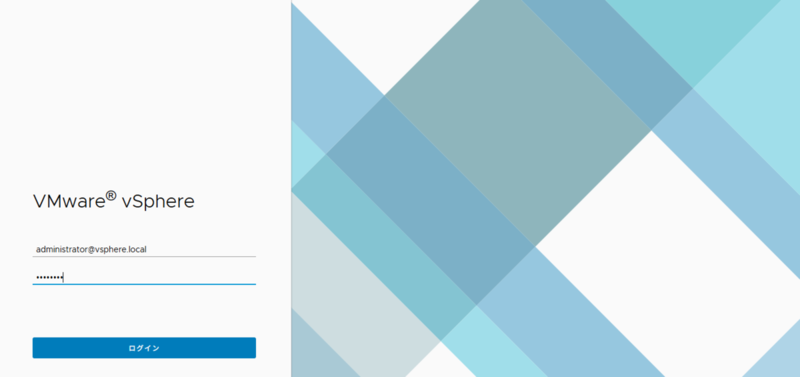

1.vCenterにログインします

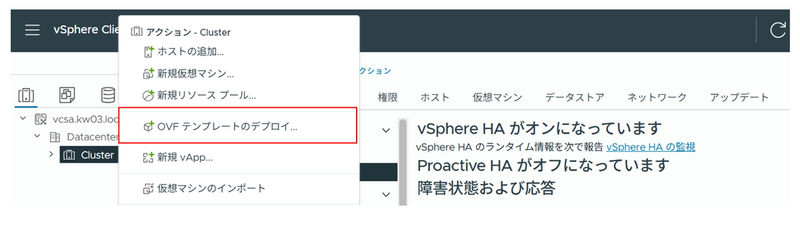

2.NSX Managerをデプロイしたいクラスタを右クリックし、「OVFテンプレートのデプロイ」をクリックします。

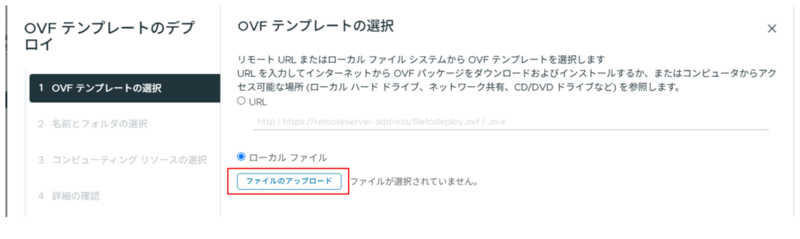

3.「ファイルのアップロード」をクリックします。

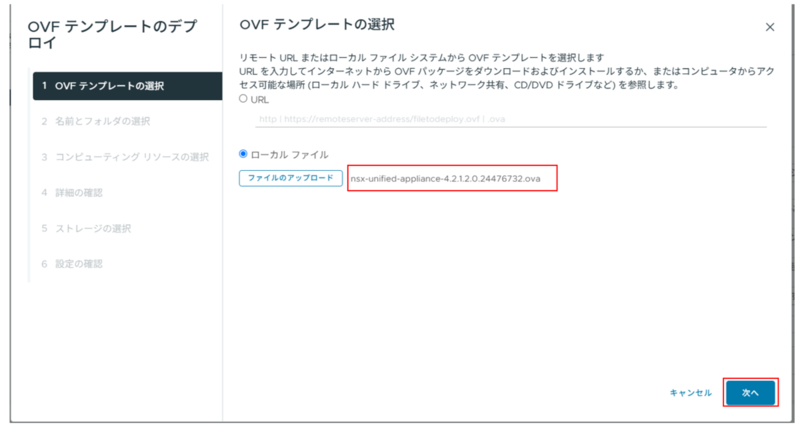

4.ダウンロード済みのOVAファイルを選択します。
5.OVAファイルがアップロードされたことを確認し、「次へ」をクリックします。

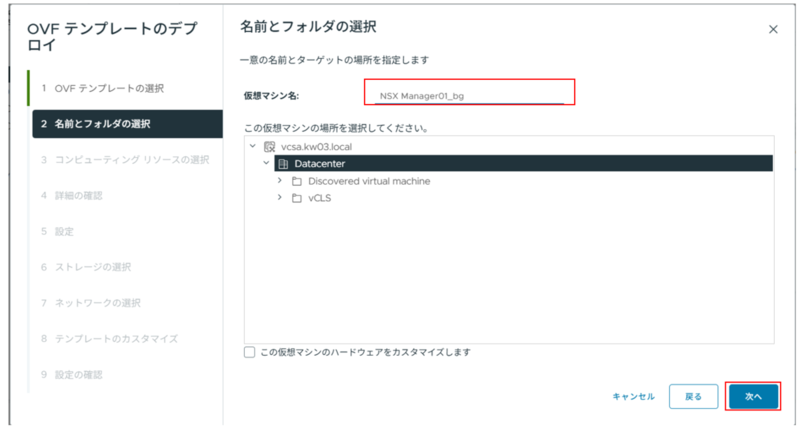

6.「仮想マシン名」を入力し、「次へ」をクリックします。
7.コンピューティングリソースを選択し、「次へ」をクリックします。
※ESXiホスト単位で選択することも可能です。

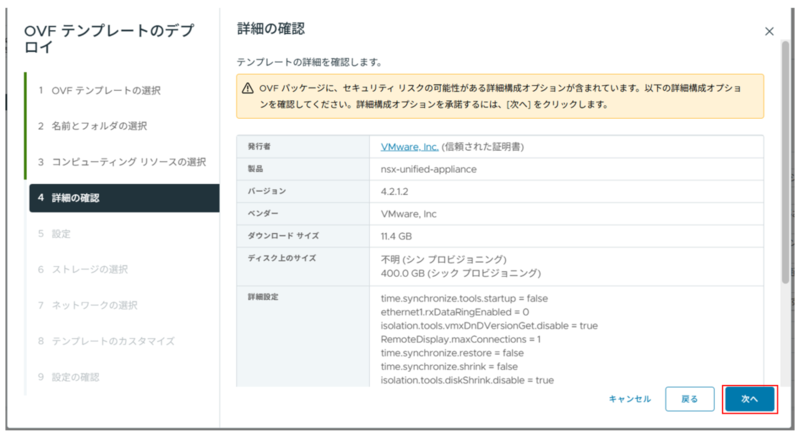

8.「次へ」をクリックします。
9.NSX Managerのサイズを選択し、「次へ」をクリックします。

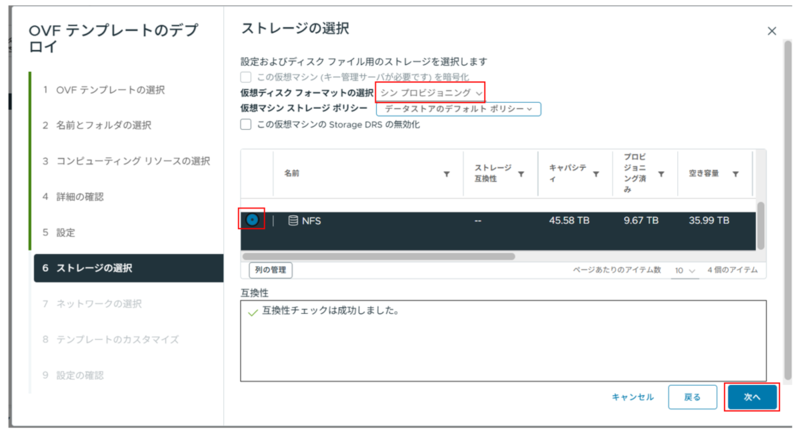

10.ストレージと「仮想ディスクフォーマットの選択」を選択し、「次へ」をクリックします。

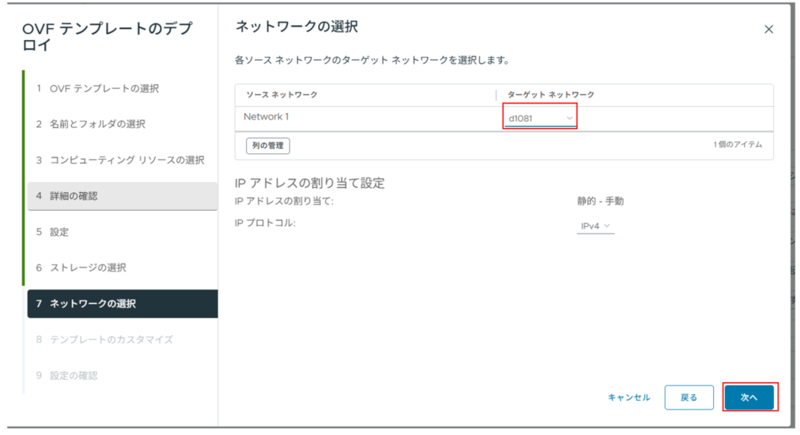

11.NSX Managerの管理インターフェイスを接続するポートグループを選択し、「次へ」をクリックします。
12.テンプレートのカスタマイズタブで、NSX Managerのroot、admin、(必要であれば)auditのパスワードを入力します。
パスワード要件は下記の通りです。
-12 文字以上
-小文字が 1 文字以上
-大文字が 1 文字以上
-数字が 1 文字以上
-特殊文字が 1 文字以上
-異なる文字が 5 文字以上
13.テンプレートのカスタマイズタブをスクロールし、下記の設定を入力します。
・ホスト名
・管理ネットワークIPv4アドレス
・管理ネットワークのネットマスク
・デフォルトゲートウェイ
・DNS サーバリスト
・ドメイン検索リスト
・NTPサーバリスト

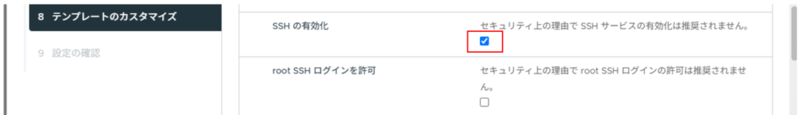

14.さらにスクロールし、「SSHの有効化」に任意でチェックを入れます。
SSH有効化は推奨されていませんが、今回は検証環境なので有効にしています。
15.「次へ」をクリックします。

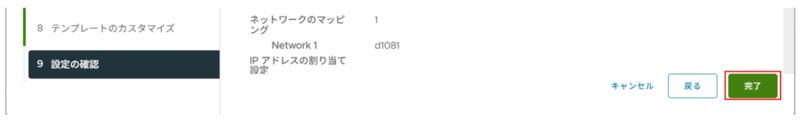

16.設定値が問題ないことを確認し、「完了」をクリックします。
17.デプロイが始まるので終わるまで待ちます。環境にもよりますが約20分ほどかかります。
18.デプロイが完了したら、NSX Managerをパワーオンします。
19.パワーオンできたら実際にNSX Managerにログインしてみます。
まずは下記の通りWebブラウザに入力します。
https://<アドレス>

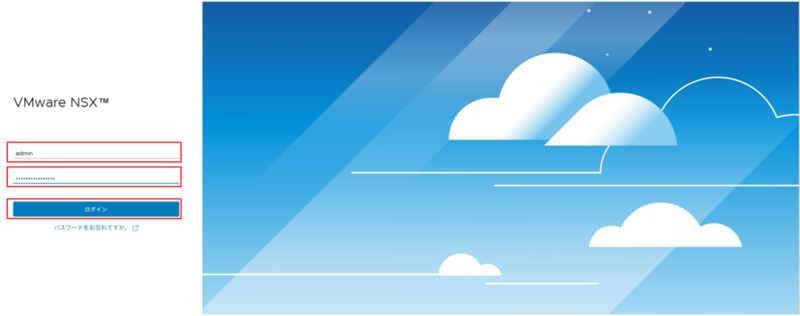

20.ログイン画面が表示されるので下記の通り入力し、ログインをクリックします。
admin
パスワード

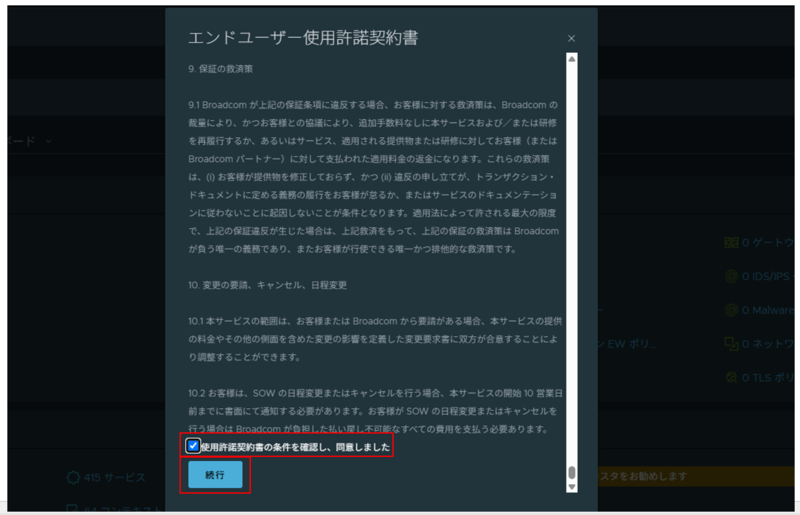

21.同意するにチェックを入れ、「続行」をクリックします。

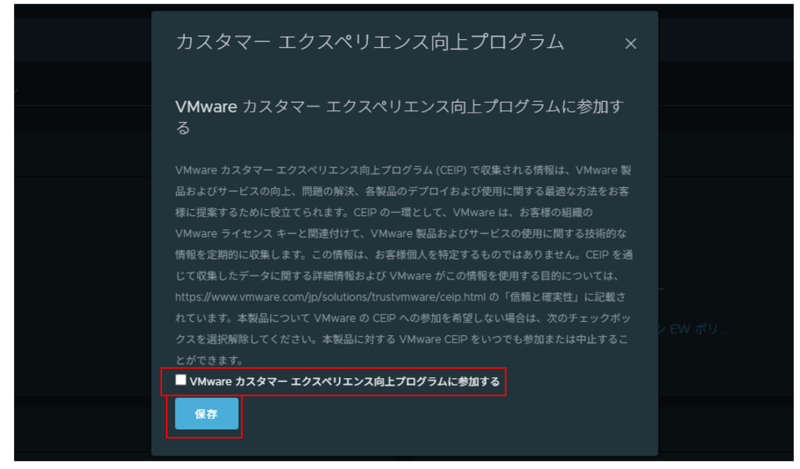

22.「VMware カスタマー エクスペリエンス向上プログラムに参加する」に任意でチェックを入れます。今回は検証環境のためチェックを外しておきます。
「保存」をクリックします。

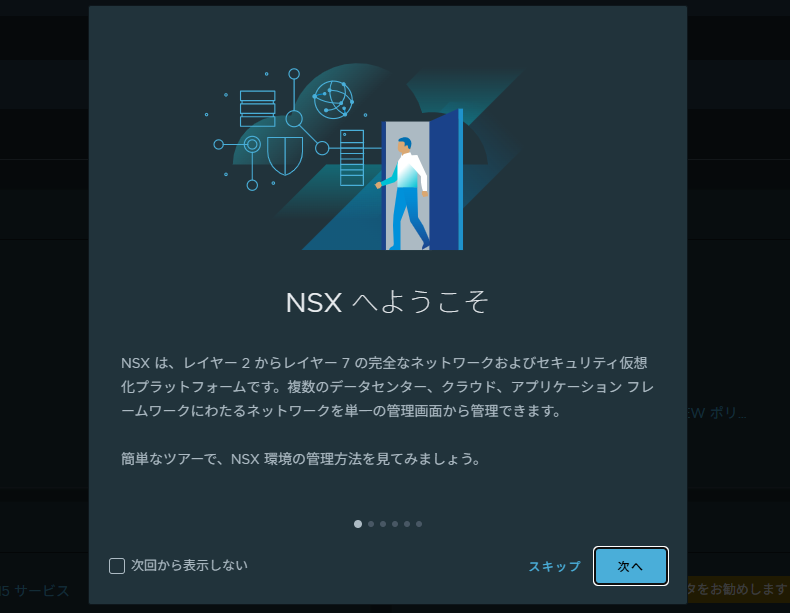

23.NSXの管理方法を見ることができます。スキップすることも可能なので任意で確認します。

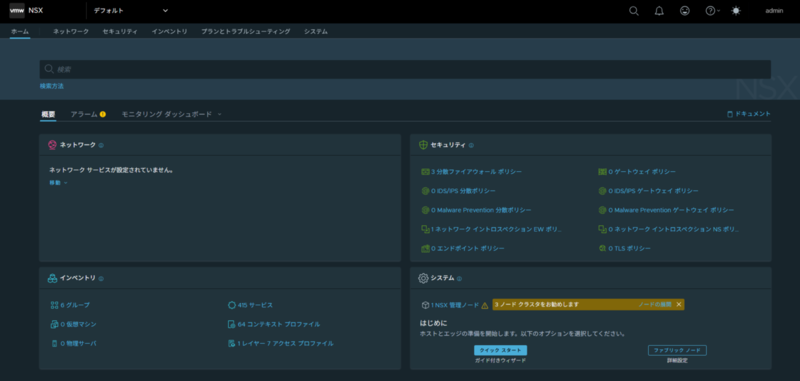

24.NSX Managerの管理画面が表示されることを確認します。
まとめ
今回はNSXの管理アプライアンスであるNSX Managerのデプロイ方法について紹介しました。
記事でもふれたとおりNSX Managerは3台クラスタ構成も可能です。次回以降はクラスタ構成の構築方法を紹介していく予定です。
