皆様こんにちは！ネットワールド NetScaler 担当です。
前回に引き続き、
Flexed ライセンスを使用したNetScaler の管理手順についてご紹介いたします。
はじめに
まず、Flexed ライセンスについておさらいします。
Flexed ライセンスはCitrix Universal Hybrid Multi-Cloud （HMC）に付帯されるNetScalerのライセンスとなります。
Flexedライセンスには主に３種類のライセンスで構成されており
①インスタンスライセンス
⇒物理・仮想問わずさまざまなNetScalerインスタンスを展開可能
②帯域幅ライセンス
⇒トラフィック処理に必要な帯域幅を提供
③ゼロキャパシティライセンス
⇒MPX、SDXなど物理アプライアンスをFlexedライセンス管理に変更
これらのライセンスは、NetScaler Console に適用することで、NetScalerインスタンスに対して各ライセンスの割り当てが可能になります。
ゼロキャパシティライセンスのみMPX、SDXの筐体に適用する必要があります。
付帯されるインスタンスライセンスは実質台数制限なく、帯域幅ライセンスも1000Gbpsとなっており、これらのリソースを必要な数だけ展開・割り当て可能ですので、自由度は非常に高いものとなります。
このように、Flexedライセンスは NetScaler 利用環境全体に対して動的かつ効率的なリソース管理を可能にし、統合的なライセンス運用を可能としています。
本記事ではNetScaler Console オンプレミスへのFlexedライセンス適用とVPX、MPXへのライセンス割り当てをターゲットといたします。
※前提としてVol.1を実施済とします。
Vol.1 の NetScaler Console オンプレミスのデプロイは以下となります。
免責事項
本書は、株式会社ネットワールド（以下 弊社）が作成・管理します。
本書の記載内容の一部または全部を弊社に無断で改変・転載することを禁じます。
本書の記載内容は、一部または全部が将来予告無く変更されることがあります。
本書の利用は、利用者様の責任において行われるとものとします。
本書の記載内容には、最善の注意を払っておりますが、正確性・完全性を保証するものではありません。従いまして、本書の利用によって生じたあらゆる損害に関して、弊社は一切の責任を負いかねます。
目的
NetScaler Console オンプレミスのデプロイ後、NetScaler を Flexed ライセンスで管理します。
注意事項
NetScaler Console サービスは解説いたしませんのでご了承ください。
本記事ではFlexed ライセンスが必要になります。
NetScaler VPX/MPX はデプロイ済の前提とします。
構成図
本記事における構成図となります。
NetScaler Console ライセンス管理手順（VPX 編）
最初に NetScaler VPX のライセンス管理をします。
VPX はデプロイ直後であり、ライセンス未割当状態とします。
NetScaler Console Host ID の確認

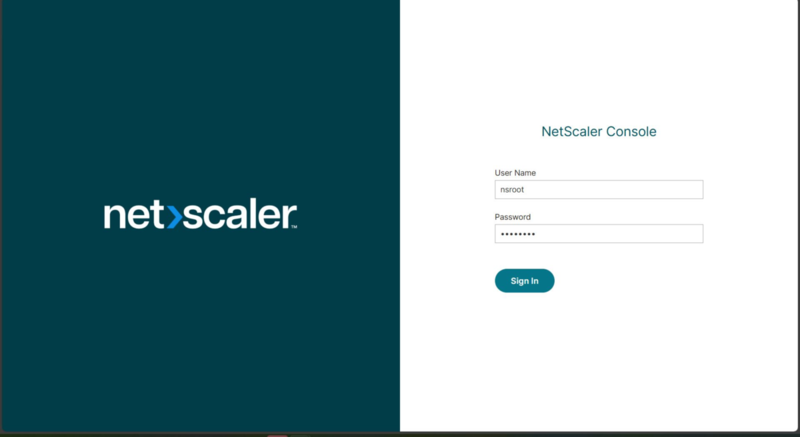

1. NetScaler Console にログインします。
2. NetScaler Licensing > License Settings に移動します。
ライセンス発行に使用するため、赤枠記載の「Host ID」をメモします。
インスタンスライセンスと帯域幅ライセンスの発行
1. My Citrix ポータルサイトにアクセスし、ログインします。

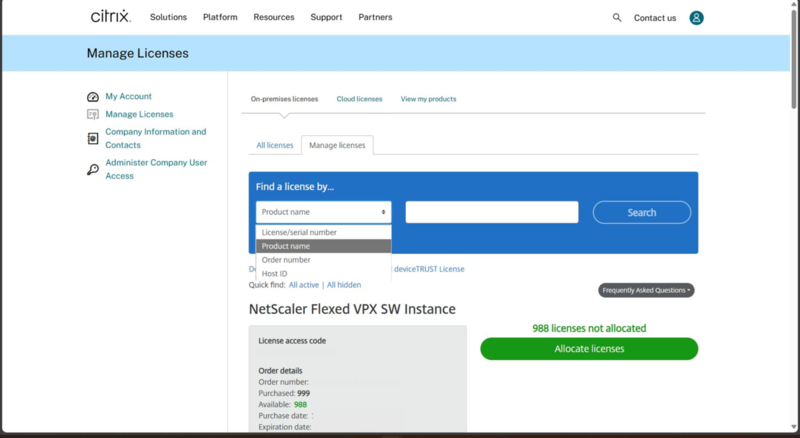

2. 左メニュー内「Manage Licenses」に移動し、「Product name」をリストから選択し、入力欄に「netscaler」と入力後、「Search」をクリックします。

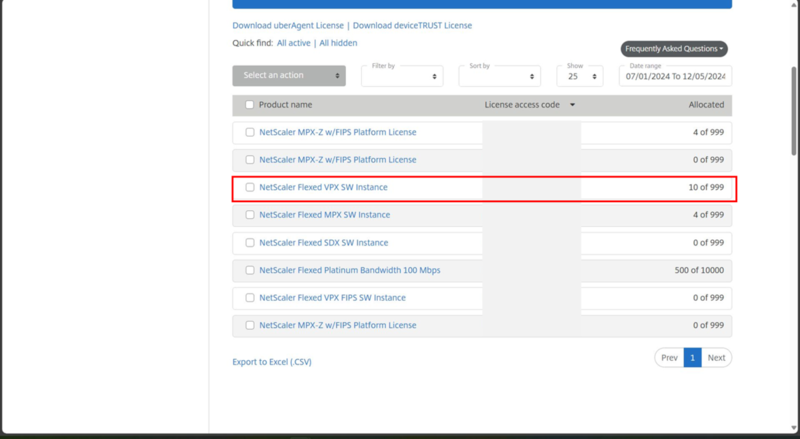

3.「NetScaler Flexed VPX SW Instance」を選択します。
4.「Allocate licenses」をクリックします。

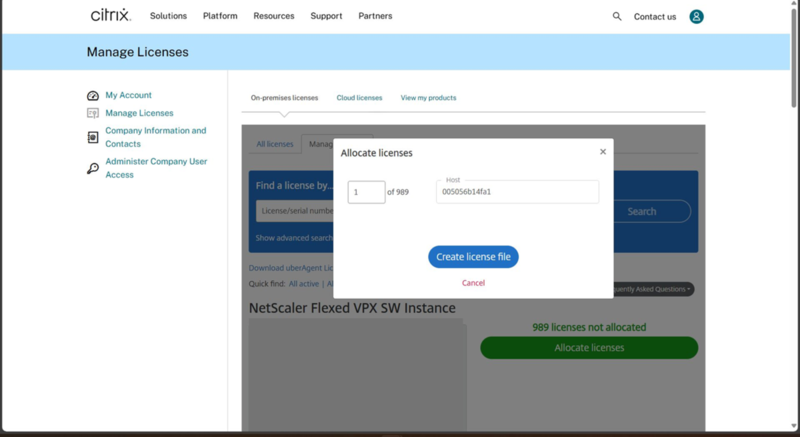

5.「Host」欄に先ほどメモしたNetScaler Console の Host IDを入力します。
※NetScaler Console の Host ID を入力する必要があります。
今回はVPX１台のみライセンス管理を行うので数量「1」を入力します。
入力完了しましたら、「Create license file」をクリックします。
6.「Yes, create license file」をクリックします。

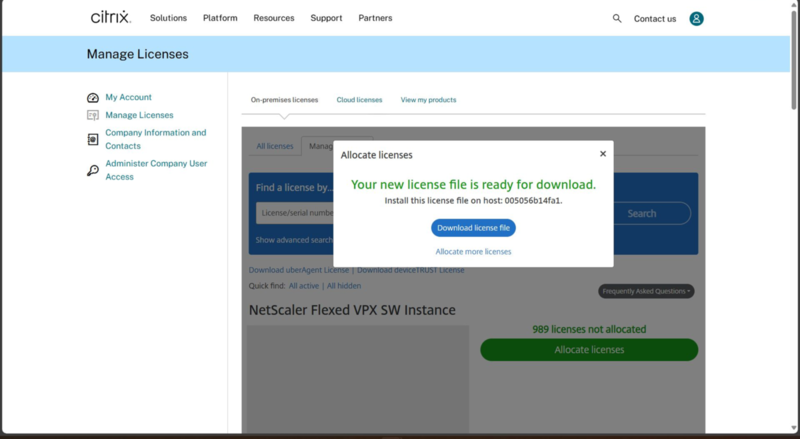

7. ライセンスが発行できたため、「Download license file」をクリックします。
ローカルにライセンス保存後、「×」をクリックします。
8. 再度、Product name をリストから選択し、入力欄に「netscaler」と入力後、「Search」をクリックします。

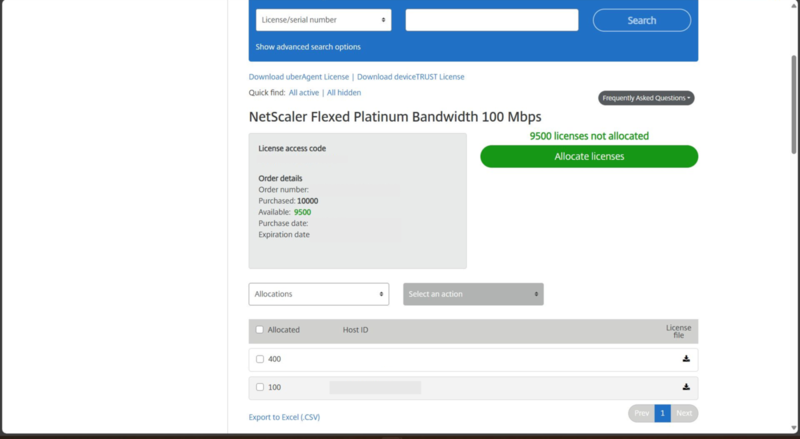

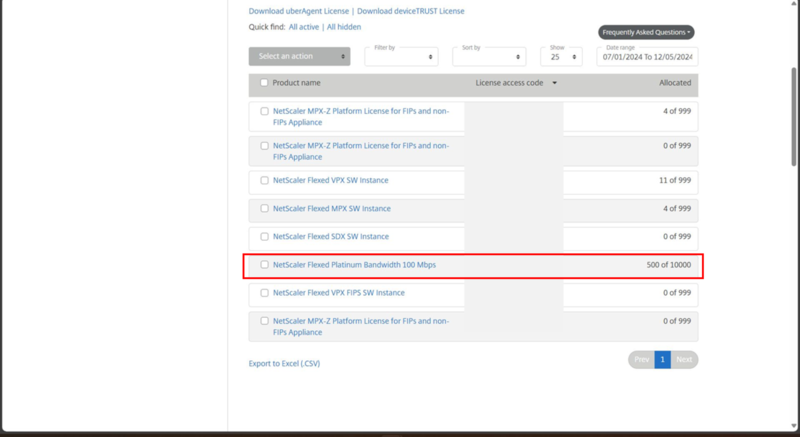

9. 帯域幅ライセンスを取得するため、「NetScaler Flexed Platinum Bandwidth 100 Mbps」を選択します。
10.「Allocate licenses」をクリックします。

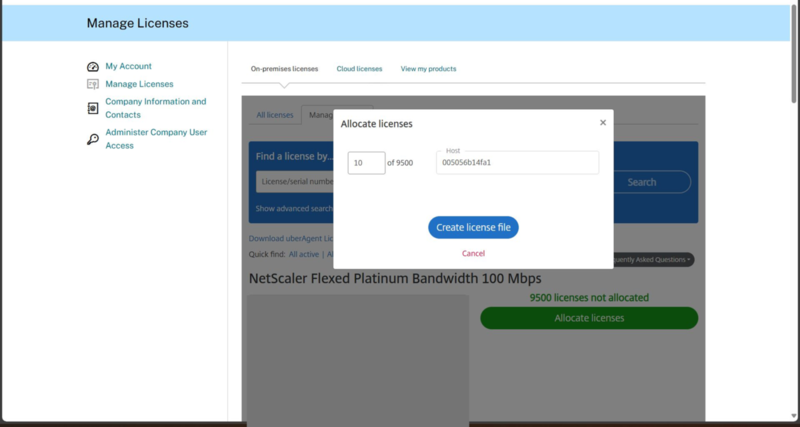

11.「Host」欄に先ほどメモしたNetScaler Console の Host IDを入力します。
※ここでも NetScaler Console の Host ID を入力する必要があります。
今回は１Gbpsの帯域を割り当てるため、数量「10」を入力します。
入力完了しましたら、「Create license file」をクリックします。

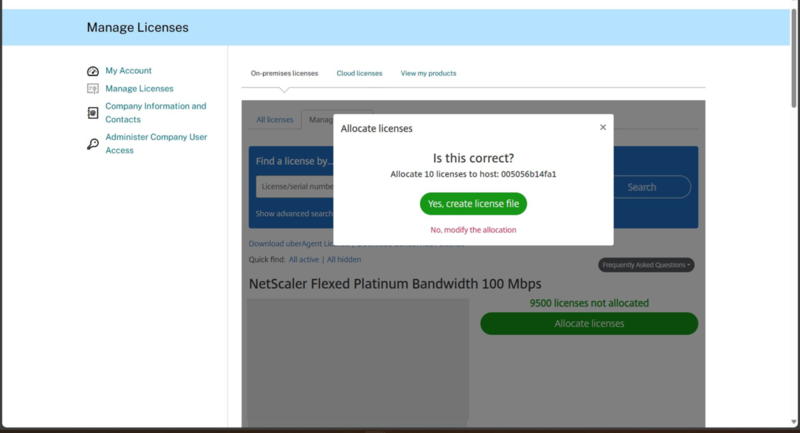

12.「Yes, create license file」をクリックします。
13. ライセンスが発行できたため、「Download license file」をクリックします。
ローカルにライセンス保存後、「×」をクリックします。
NetScaler Console へのライセンス適用
1. NetScaler Console にログインします。
2. NetScaler Licensing > License Settings に移動します。
「Upload license files from a local computer」のラジオボタンにチェックがついている状態で、「Browse」をクリックします。

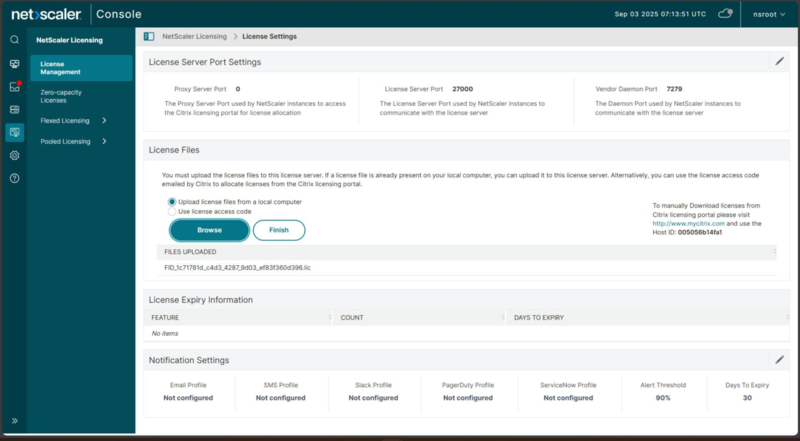

3. 最初にインスタンスライセンスをアップロードします。
成功しますと「FILES UPLOADED」にアップロード済ライセンスが表示されます。

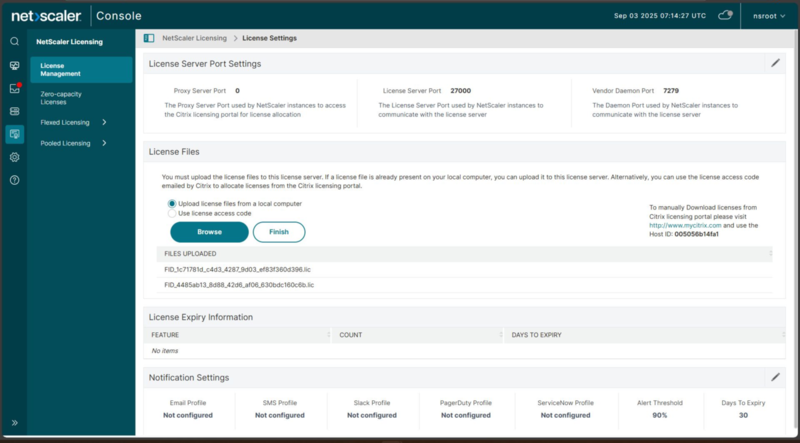

4. 続けて、帯域幅ライセンスをアップロードします。
インスタンスと帯域幅ライセンスがアップロードできましたので、
「Finish」をクリックします。

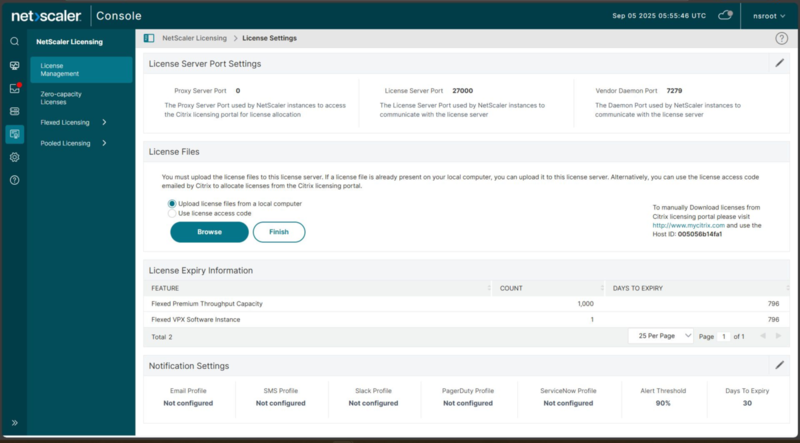

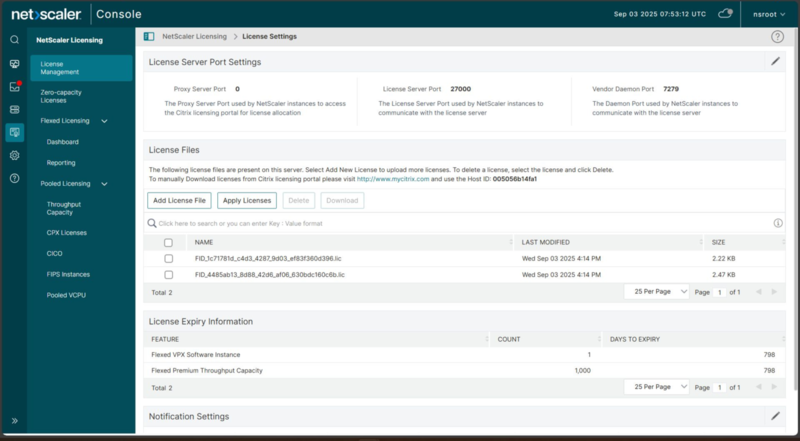

5. ライセンスの適用が完了しますと、「License Expiry Information」に適用済ライセンスが表示されます。

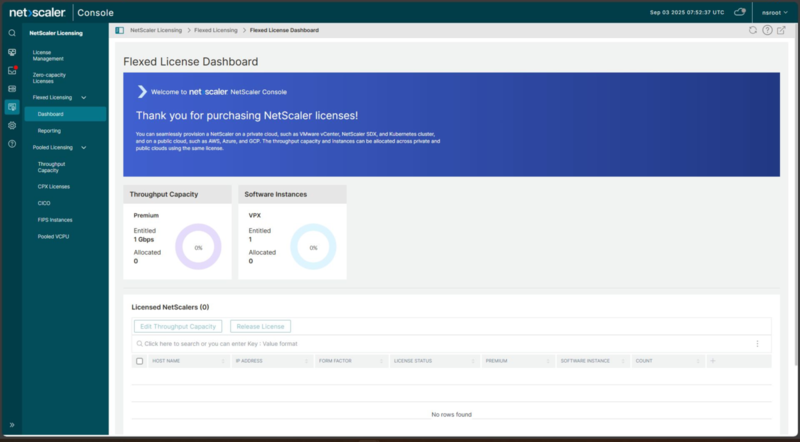

6. NetScaler Licensing > Flexed Licensing に移動します。
「Throughput Capacity」と「Software Instances」の「Allocated」が未割当のため「0」であることを確認します。
VPX への Flexed ライセンスの割り当て

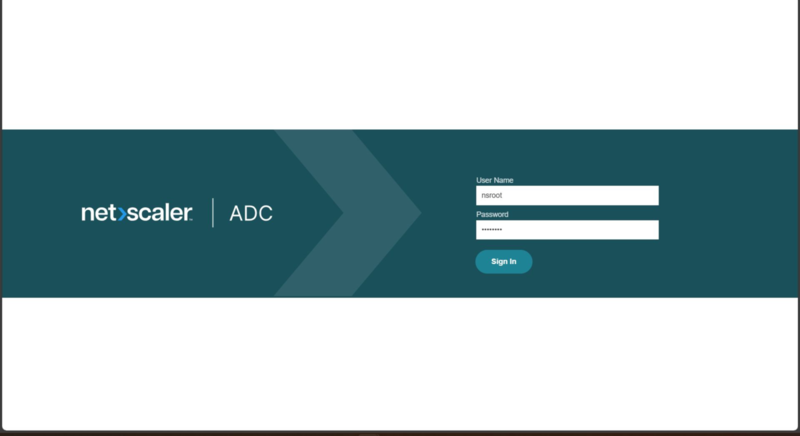

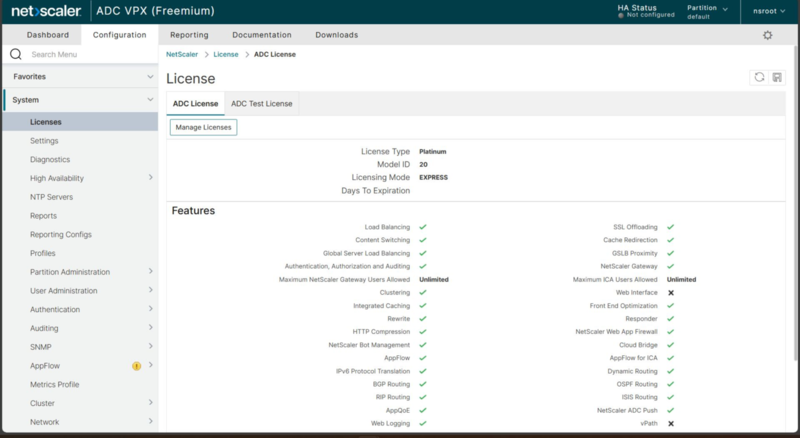

1. NetScaler VPX にGUI でログインします。
2. System > Licenses に移動します。
「Manage Licenses」をクリックします。

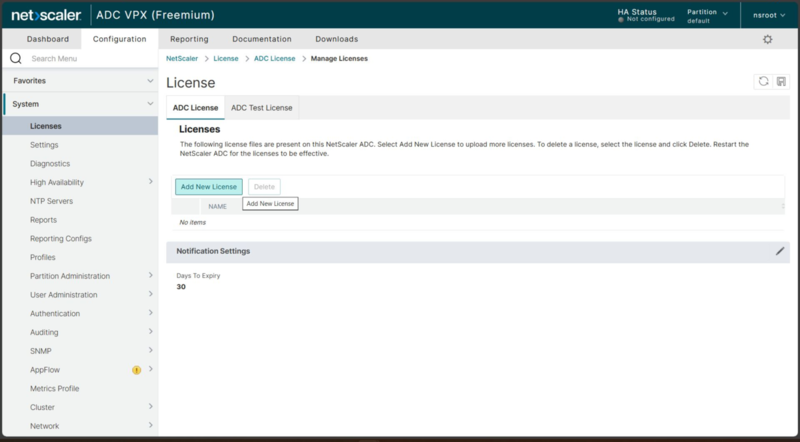

3.「Add New License」をクリックします。

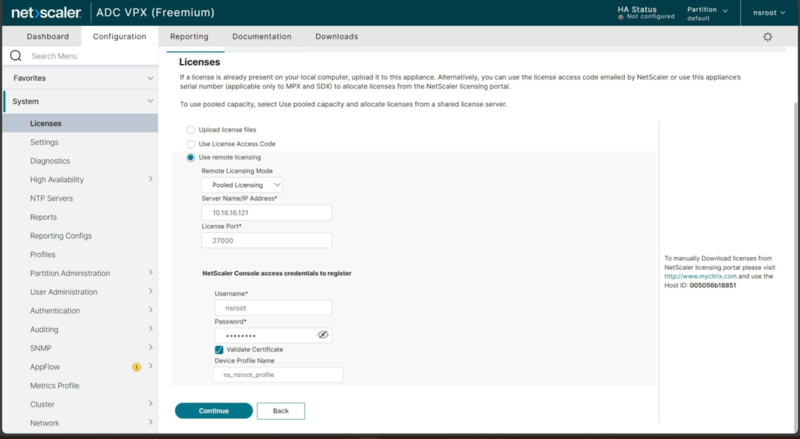

4.「Use remote licenseing」のラジオボタンにチェックを付けます。
各項目は以下選択と入力をします。
・「Remote Licenseing Mode」：「Pooled Licensing」
・「Server Name/IP Address*」：NetScaler Console のIPアドレス
・「Username*」：NetScaler Console のユーザ名
・「Password*」：NetScaler Console のパスワード
入力が完了しましたら、「Continue」をクリックします。

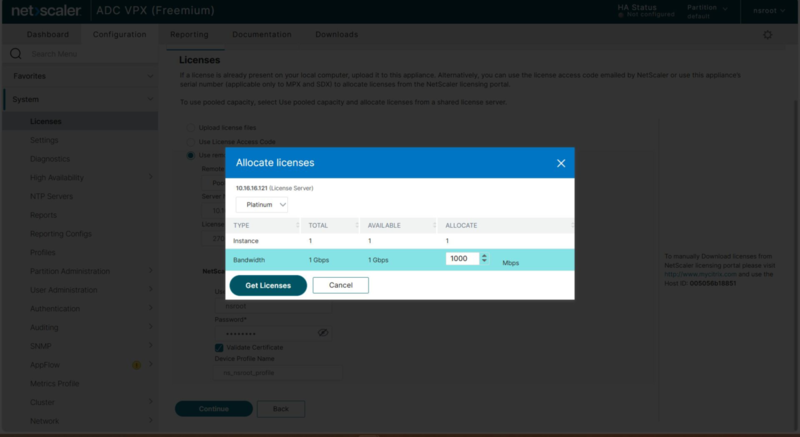

5. 「Bandwidth」の「ALLOCATE」に「1000」を入力し、1Gbps を割り当てます。
「Get Licenses」をクリックします。

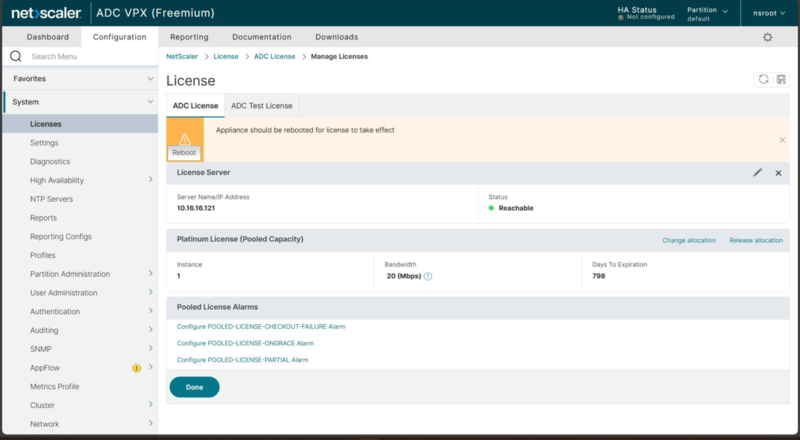

6.「Reboot」をクリックし、再起動を実施します。
7. 再起動後、NetScaler VPX にGUI でログインします。
8. ログイン後、ライセンスがプレミアム、モデルIDが「1000」かつ「License Mode」が「Pooled」になっている表示がされます。「×」ボタンで閉じます。
9. System > Licenses に移動します。
「Manage Licenses」をクリックします。

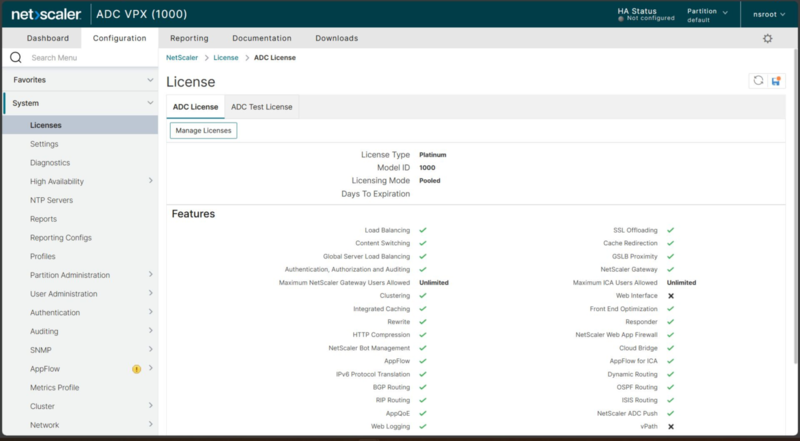

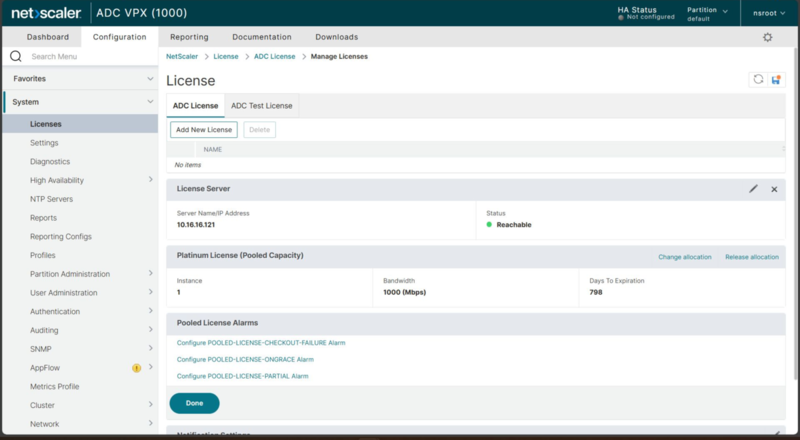

10. ライセンスの適用状態が確認できます。
NetScaler Console との接続性とライセンスが適用されていることが確認できます。
NetScaler Console から見たFlexed ライセンスの割り当て状況
1. NetScaler Console にログインします。

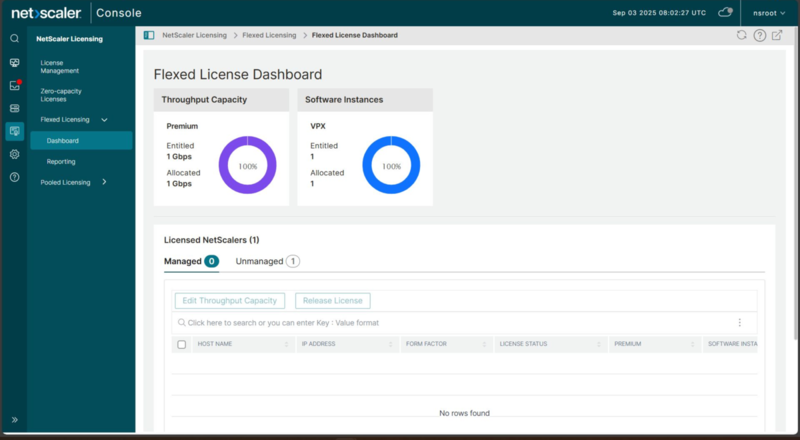

2. NetScaler Licensing > Flexed Licensing に移動します。
「Throughput Capacity」と「Software Instances」の「Allocated」が変化していることを確認します。
NetScaler Console ライセンス管理手順（MPX 編）
次に NetScaler MPX のライセンス管理をします。
VPX と比較し大まかな手順は変わりませんが、MPXの場合ではゼロキャパシティライセンスをMPXへ事前に適用する必要があります。
MPX はライセンス未割当状態とし、本記事ではMPX5900を使います。
NetScaler Console Host ID の確認
VPX の項目と同様にNetScaler Console のHost ID をメモします。
インスタンス、帯域幅とゼロキャパシティライセンスの発行
※帯域幅ライセンスは既にNetScaler Console に適用済のためここでは発行を割愛します。
1. My Citrix ポータルサイトにアクセスし、ログインします。
2. 左メニュー内「Manage Licenses」に移動し、「Product name」をリストから選択し、入力欄に「netscaler」と入力後、「Search」をクリックします。

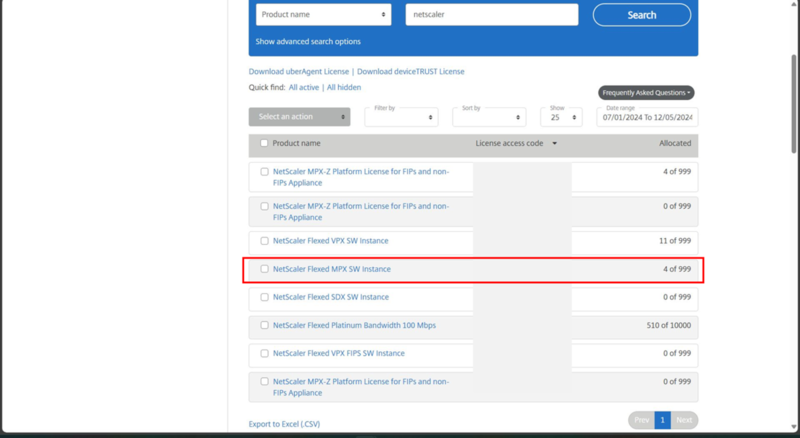

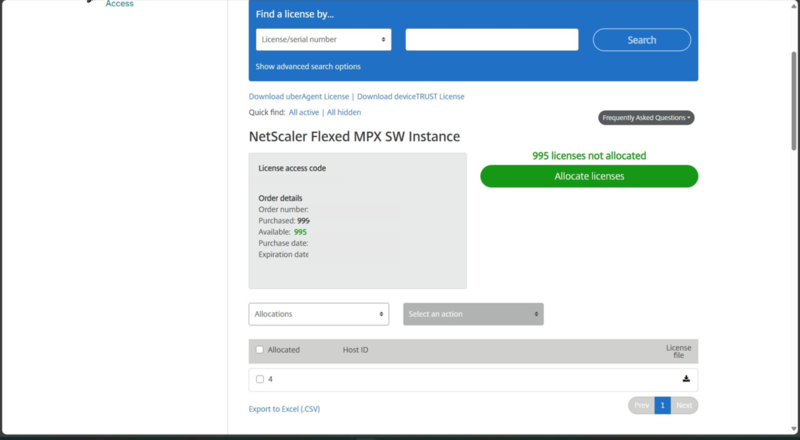

3.「NetScaler Flexed MPX SW Instance」を選択します。
4.「Allocate licenses」をクリックします。

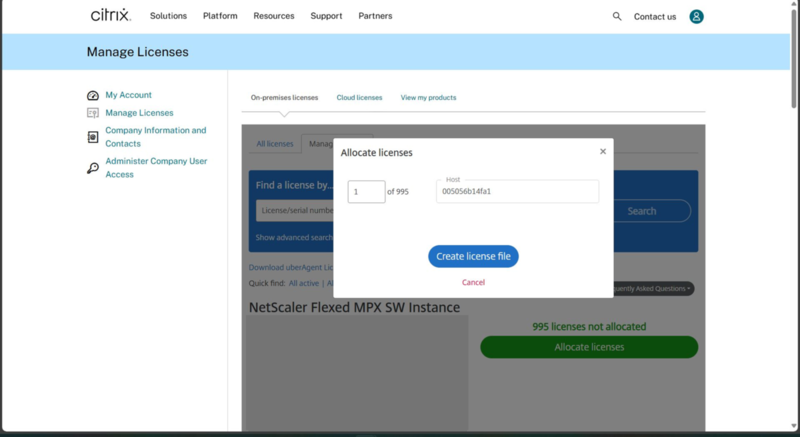

5.「Host」欄に先ほどメモしたNetScaler Console の Host IDを入力します。
※NetScaler Console の Host ID を入力する必要があります。
今回はMPX１台のみライセンス管理を行うので数量「1」を入力します。
入力完了しましたら、「Create license file」をクリックします。
6.「Yes, create license file」をクリックします。

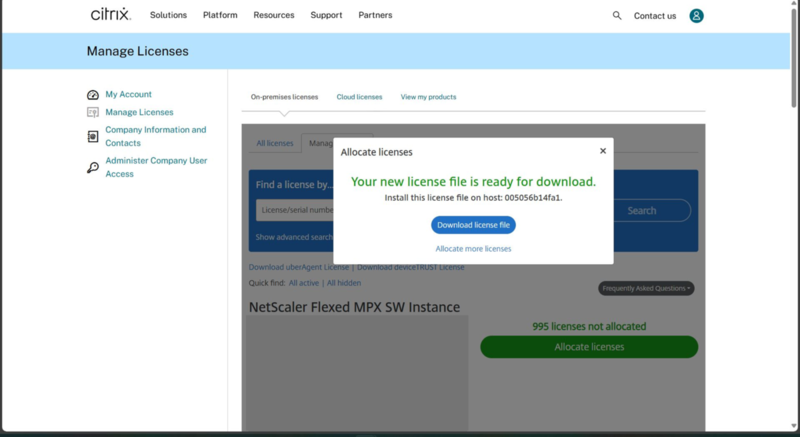

7. ライセンスが発行できたため、「Download license file」をクリックします。
ローカルにライセンス保存後、「×」をクリックします。
8. 再度、Product name をリストから選択し、入力欄に「netscaler」と入力後、「Search」をクリックします。

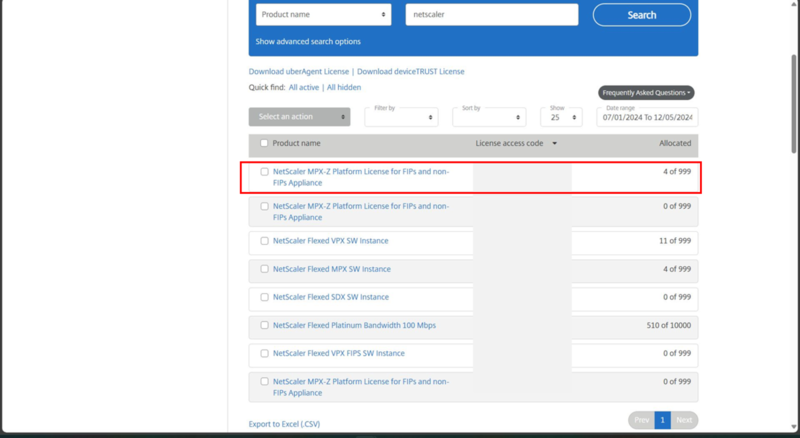

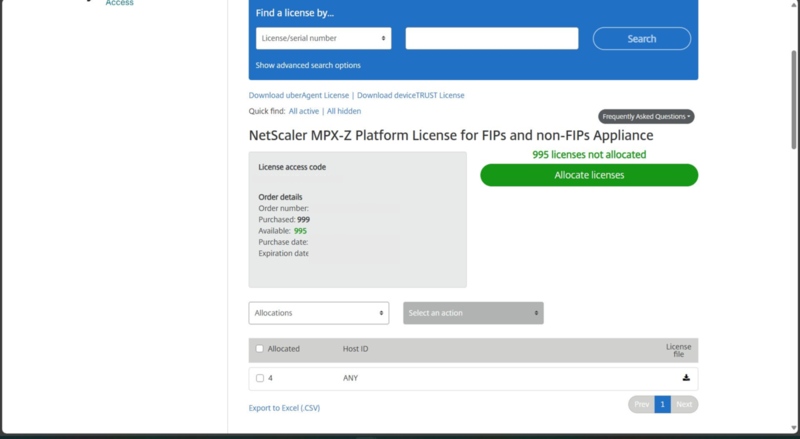

9. 「NetScaler MPX-Z Platform License for FIPs and non-FIPs Appliance」を選択します。
10. 「Allocate licenses」をクリックします。
11. 今回はMPX１台のみライセンス管理を行うので数量「1」を入力します。
入力完了しましたら、「Create license file」をクリックします。
※Host は「Any」になっているため、Flexedライセンスに対応しているどのMPXアプライアンスに適用可能です。
12. 「Yes, create license file」をクリックします。

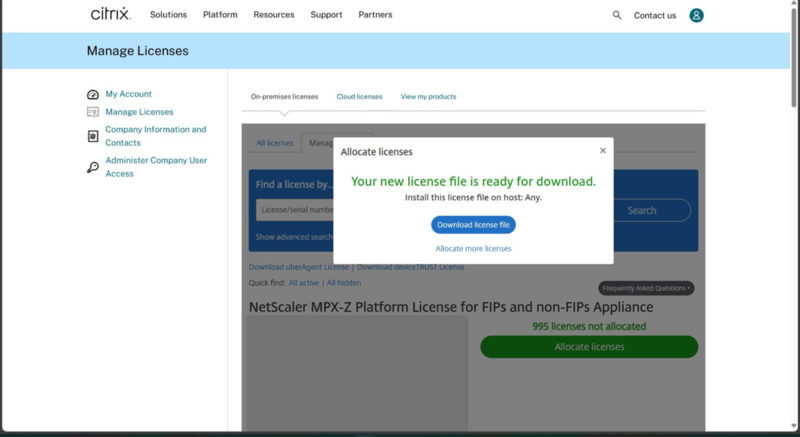

13. ライセンスが発行できたため、「Download license file」をクリックします。
ローカルにライセンス保存後、「×」をクリックします。
NetScaler Console へのライセンス適用
1. NetScaler Console にログインします。
2. NetScaler Licensing > License Settings に移動します。
「Upload license files from a local computer」のラジオボタンにチェックがついている状態で、「Browse」をクリックします。

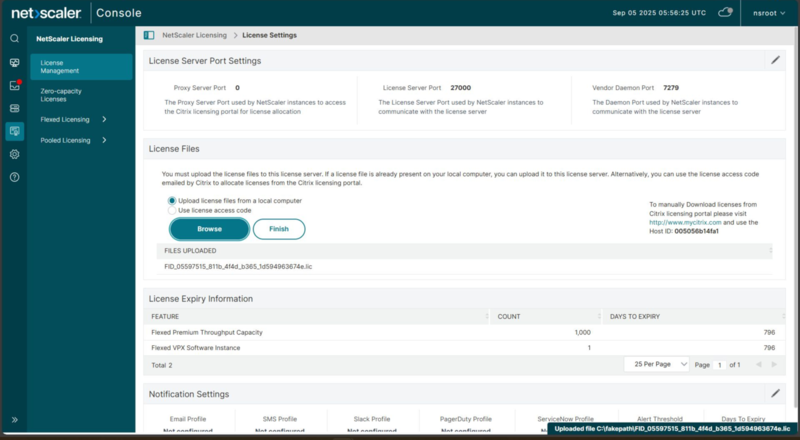

3. インスタンスライセンスをアップロードします。
成功しますと「FILES UPLOADED」にアップロード済ライセンスが表示されます。
「Finish」をクリックします。

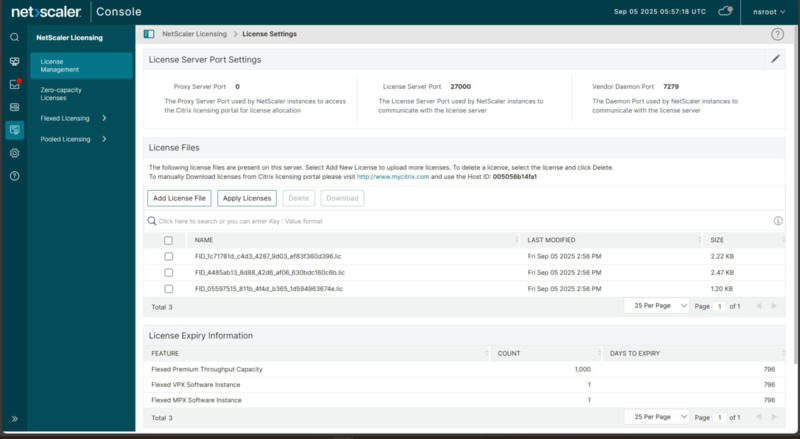

4. ライセンスの適用が完了しますと、「License Expiry Information」に適用済ライセンスが表示されます。

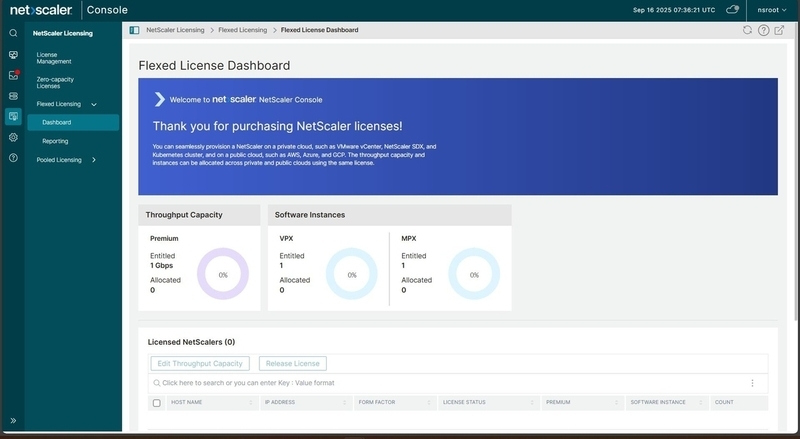

5. NetScaler Licensing > Flexed Licensing に移動します。
「Throughput Capacity」と「Software Instances」の「Allocated」が未割当のため「0」であることを確認します。
MPX への ゼロキャパシティと Flexed ライセンスの割り当て
1. NetScaler MPX にGUI でログインします。
2. System > Licenses に移動します。

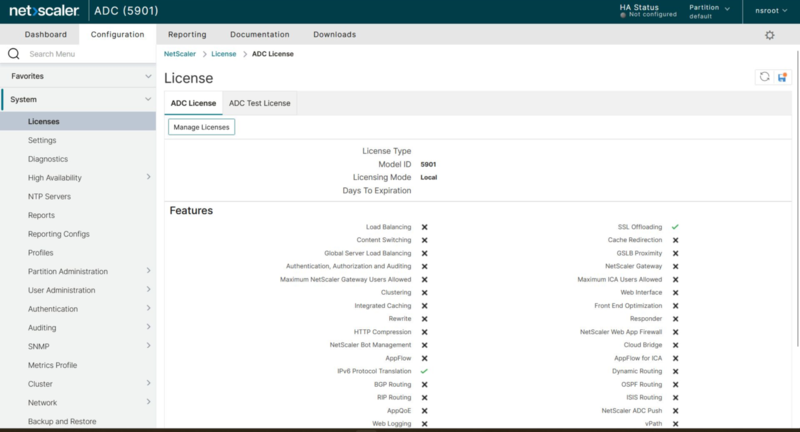

ゼロキャパシティライセンス適用前ではLicensing Modeが「Local」になっています。
「Manage Licenses」をクリックします。

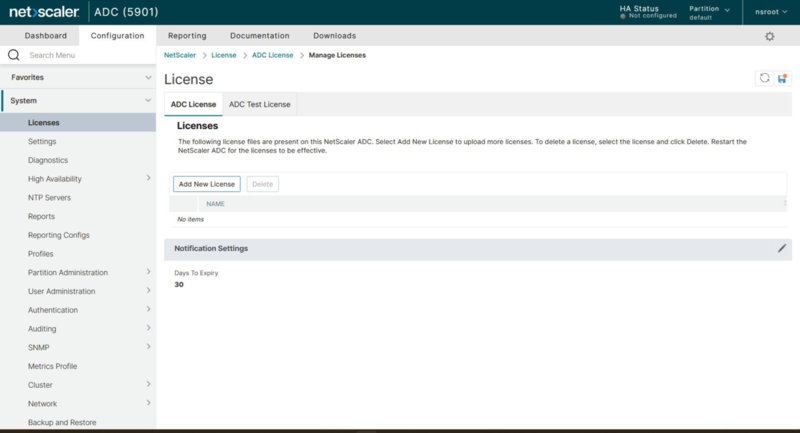

3. 適用されているライセンスがないことを確認し、
「Add New License」をクリックします。

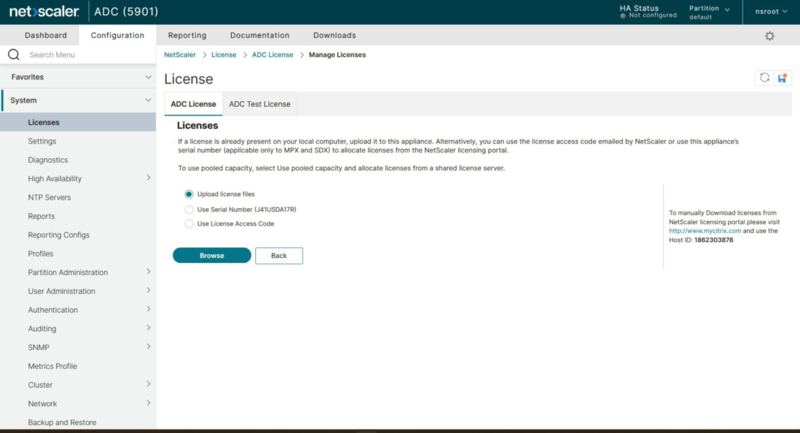

4. 「Upload license files」のラジオボタンにチェックがついていることを確認し、「Browse」をクリックします。

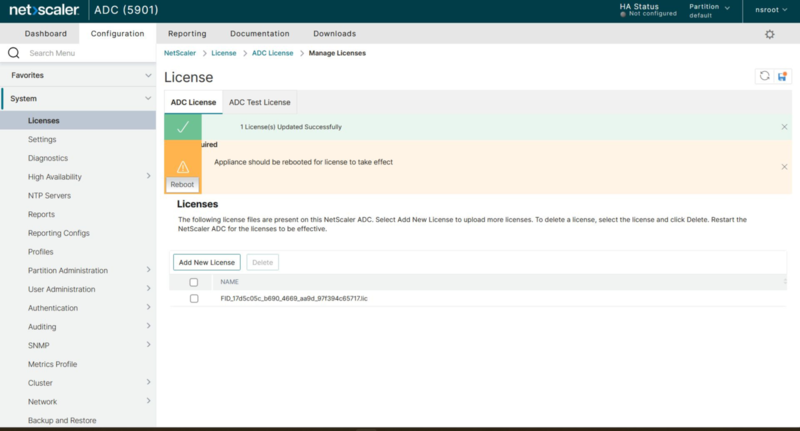

ゼロキャパシティライセンスを適用します。
5. ライセンス適用に再起動が必要のため、「Reboot」をクリックします。

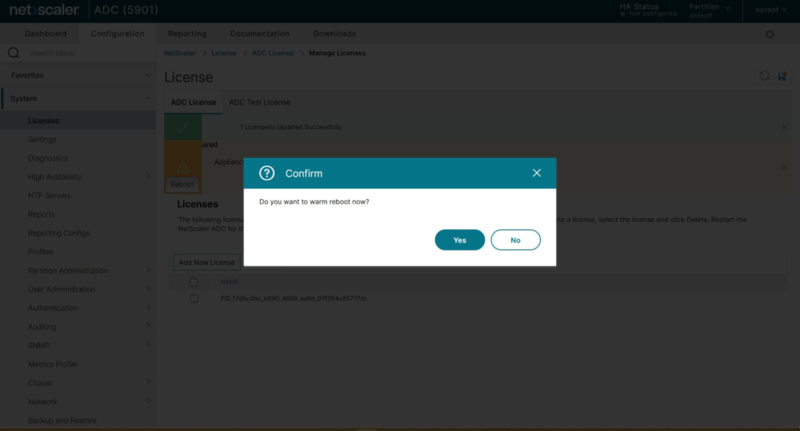

6. 「Yes」をクリックします。
7. 再起動後、NetScaler MPX にGUIアクセスします。
8. System > Licenses に移動します。

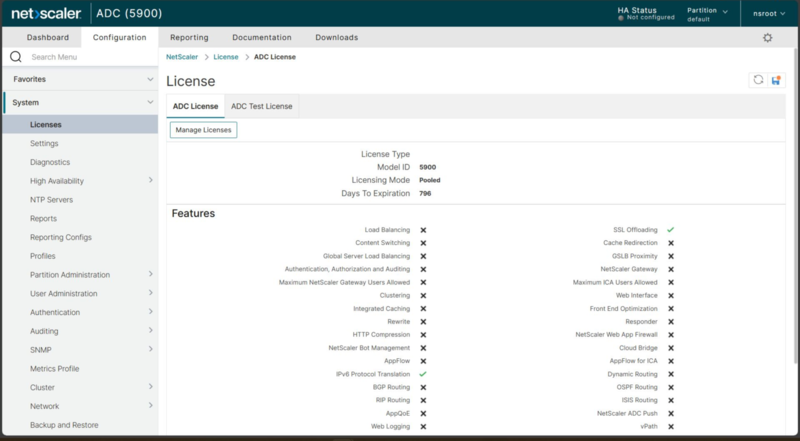

「Licensing Mode」が「Pooled」に変化したことを確認します。
「Manage Licenses」をクリックします。

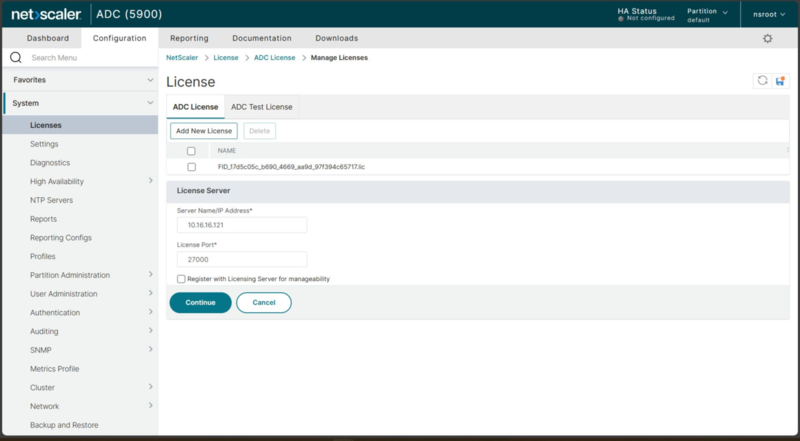

9.「License Server」には以下入力をします。
・「Server Name/IP Address*」：NetScaler Console のIPアドレス
入力が完了しましたら、「Continue」をクリックします。

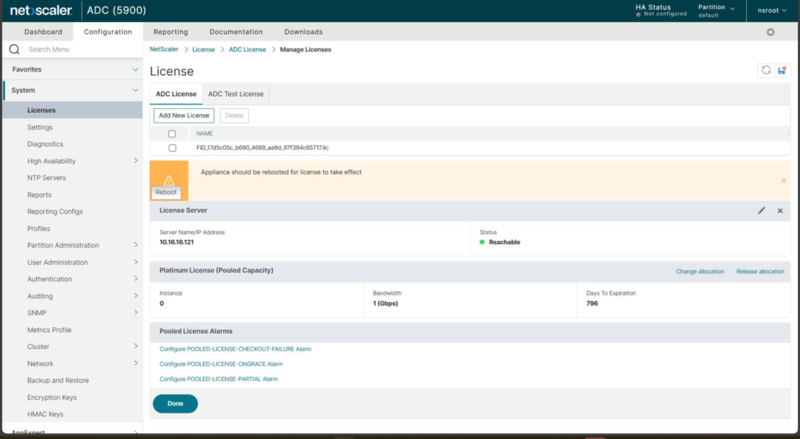

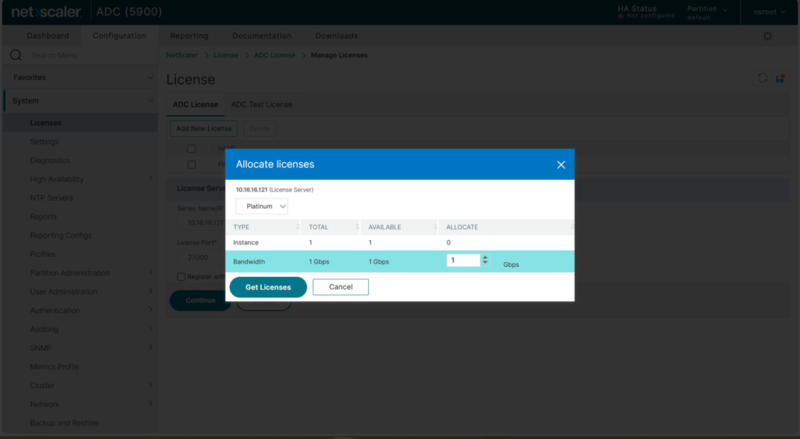

10.「Bandwidth」の「ALLOCATE」に「1」を入力し、1Gbps を割り当てます。
「Get Licenses」をクリックします。
11.「Reboot」をクリックし、再起動を実施します。
12. 再起動後、NetScaler MPX にGUI でログインします。

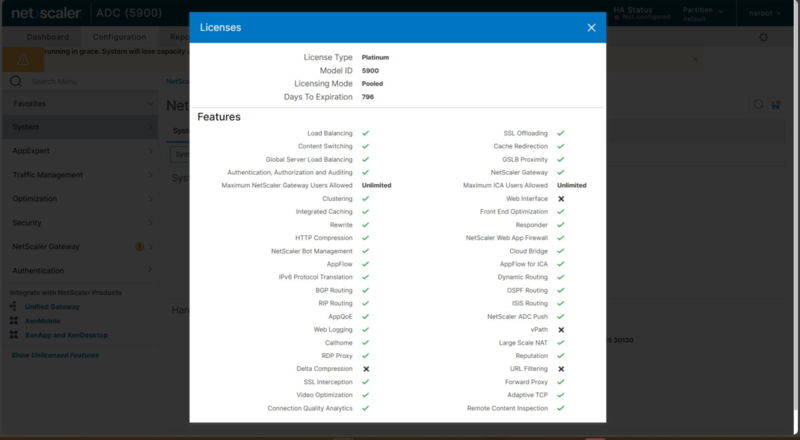

13. ログイン後、ライセンスがプレミアム、かつ「License Mode」が「Pooled」になっている表示がされます。「×」ボタンで閉じます。
14. System > Licenses に移動します。
「Manage Licenses」をクリックします。

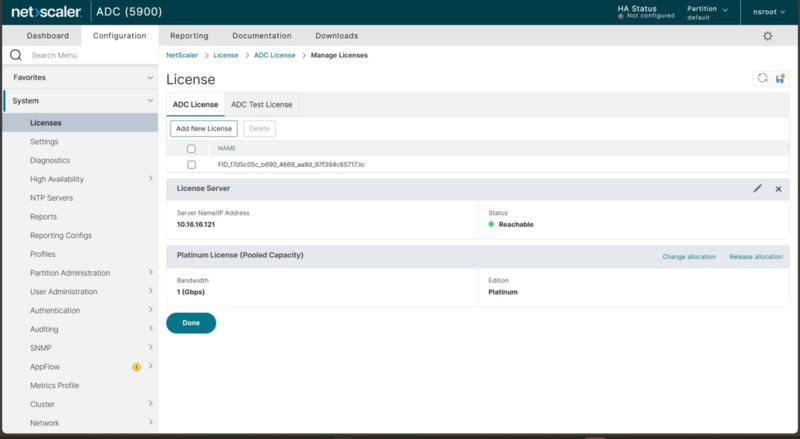

15. ライセンスの適用状態が確認できます。
NetScaler Console との接続性とライセンスが適用されていることが確認できます。

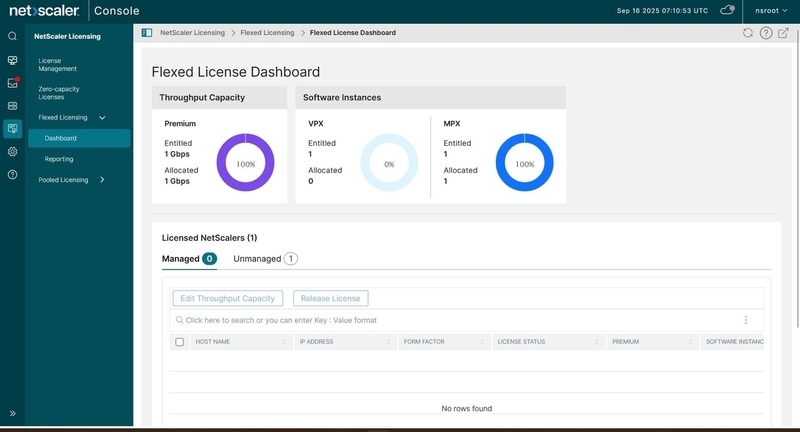

NetScaler Console から見たFlexed ライセンスの割り当て状況
1. NetScaler Console にログインします。
2. NetScaler Licensing > Flexed Licensing に移動します。
「Throughput Capacity」と「Software Instances」の「Allocated」が変化していることを確認します。
まとめ
ここまでお読み頂きありがとうございました。
本記事ではNetScaler Console オンプレミスへのFlexedライセンス適用とVPX、MPXへのライセンス割り当てのご紹介でした。
環境がございましたら是非試して頂ければと思います。
それでは、また！
