初めてでも安心の図解付き！FortiAnalyzer on AWS デプロイガイド

A1-グランプリ-2024Q3 AWS Fortinet FortiAnalyzer

皆様こんにちは！ネットワールドSEの對馬です！

FortiGateのログを保管して簡単に分析したい！ といったお悩みはございませんか？

今回はFortiGateのログ管理アプライアンスであるFortiAnalyzerをお試ししていただけるよう、 FortiAnalyzerをAWS上にデプロイするためのガイドをお届けします。

VPCを作成し、ネットワークの構築をしてからFortiAnalyzerを立てるところまで、図解付きでのガイドとなっております。

以下、デプロイガイドとなります。 画面を並べて実際にAWS上で操作しながら構築を進めていただけたらと思います！

関連シリーズ、FortiGate on AWSのデプロイガイドはこちら！ blogs.networld.co.jp

関連シリーズ、FortiADC on AWSのデプロイガイドはこちら！ blogs.networld.co.jp

目次

免責事項

  • 本書は、株式会社ネットワールド（以下 弊社）が作成・管理します。
  • 本書の記載内容の一部または全部を弊社に無断で改変・転載することを禁じます。
  • 本書の記載内容は、一部または全部が将来予告無く変更されることがあります。
  • 本書の利用は、利用者様の責任において行われるとものとします。
  • 本書の記載内容には、最善の注意を払っておりますが、正確性・完全性を保証するものではありません。従いまして、本書の利用によって生じたあらゆる損害に関して、弊社は一切の責任を負いかねます。

1. はじめに

Amazon Elastic Compute Cloud (以下Amazon EC2) は、Amazon Web Services (以下AWS) クラウドでスケーラブルなコンピューティング能力を提供します。Amazon EC2 を使用すると、ハードウェアに先行投資する必要がなくなるため、アプリケーションの開発とデプロイを迅速化できます。Amazon EC2 を使用して、仮想サーバの起動、セキュリティとネットワークの設定、ストレージの管理を行うことができます。

FortiAnalyzer-VMの評価ライセンスをご用意ください。 ライセンスについては 3.ライセンス（リンク) を参照ください。

このガイドでは、FortiAnalyzer-VMをAWS EC2にデプロイする方法を説明します。

ご注意ください：AWSリージョンについて

本手順書は特定のAWSリージョンを基準に記載しております。AWSのサービスはリージョンにより、可用性や機能が変わることがあります。そのため、他のリージョンで本手順を適用する際には、AWS公式ドキュメントや該当リージョンのサービスページで確認をお願いします。

リージョンの選択や設定は、ご自身の責任と判断にてお願いいたします。

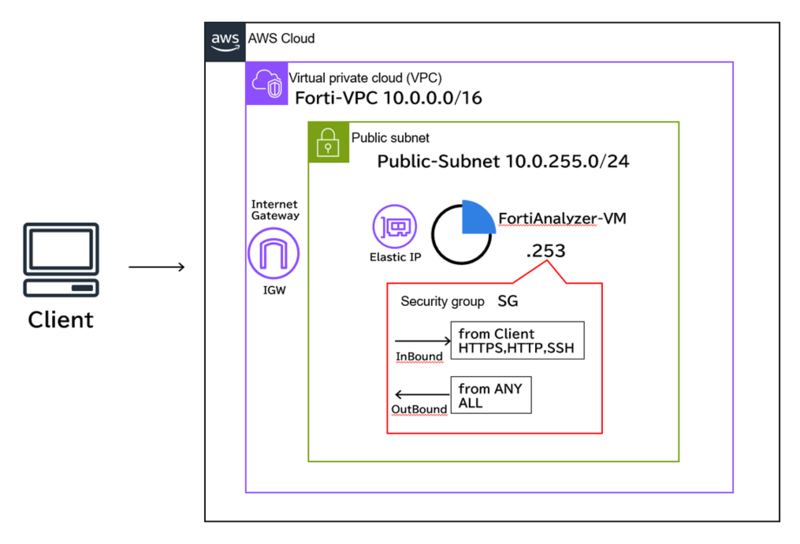

2. 構成図

本デプロイガイドの構成図です。

3. ライセンス

FortiAnalyzer-VMをAWSのAmazon EC2にデプロイするには、次の２つのライセンスタイプが提供されています。

  • Bring Your Own License (BYOL) — Forti Analyzer-VM用のライセンスファイルが別途必要です。
  • オンデマンド — FortiAnalyzer-VMのフルライセンスインスタンス、すべてのFortiGuardサービス、およびテクニカルサポートを時間単位で提供します。

無償評価ライセンスには下記の制約事項があります。

  • デバイス/VDOMは３つまで
  • ADOMの使用は２つまで
  • ログの受信は 1GB/日まで

無償評価期ライセンスを取得しBring Your Own License (BYOL)タイプに適用すると使用することができます。 無償評価ライセンスの取得にはFortiAnalyzer-VMで利用するIPアドレスが必要となります。 無償評価ライセンスご利用希望の際は以下URLよりお問い合わせください。

ネットワールドFortinetお問い合わせフォーム https://www.networld.co.jp/forms/product/fortinet.html

本ガイドではBring Your Own License (BYOL)ライセンスタイプを利用してデプロイします。

4. FortiAnalyzer-VMを導入する前に

FortiAnalyzer-VMをデプロイする前にAWS上の基本設定を行います。

  • VPCの作成
  • サブネットの作成
  • インターネットゲートウェイの作成
  • デフォルトルートテーブルの作成
  • セキュリティグループの作成

以下順を追って作成します。

4.1. VPCの作成

VPCを作成し、利用するIPv4アドレス範囲を指定します。

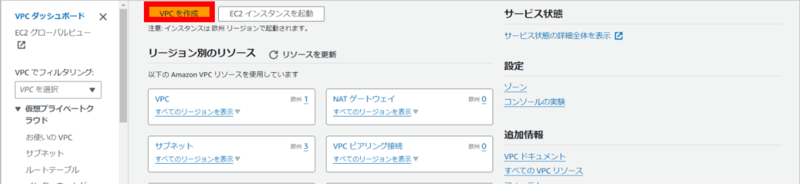

[VPC]>[VPCを作成]をクリックします。

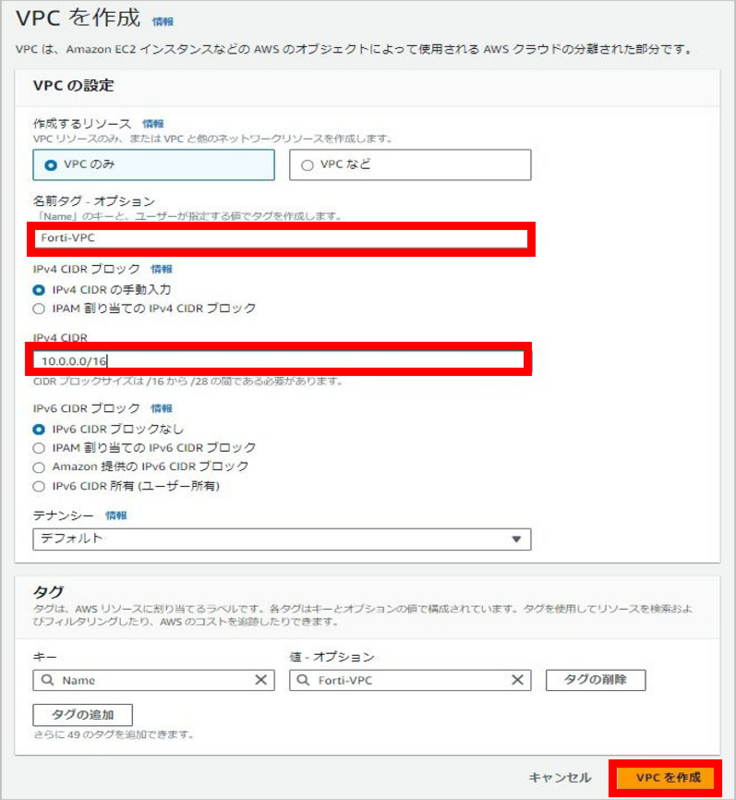

以下設定を入力し、[VPCを作成]をクリックします。

  • 作成するリソース ：VPCのみ
  • 名前タグ - オプション：任意の名称
  • IPv4 CIDRブロック：IPv4 CIDRの手動入力
  • IPv4 CIDR：任意のCIDR

※以降記載のない項目はデフォルト設定とします。

4.2. サブネットの作成

サブネットを作成し、利用するセグメントを作成します。

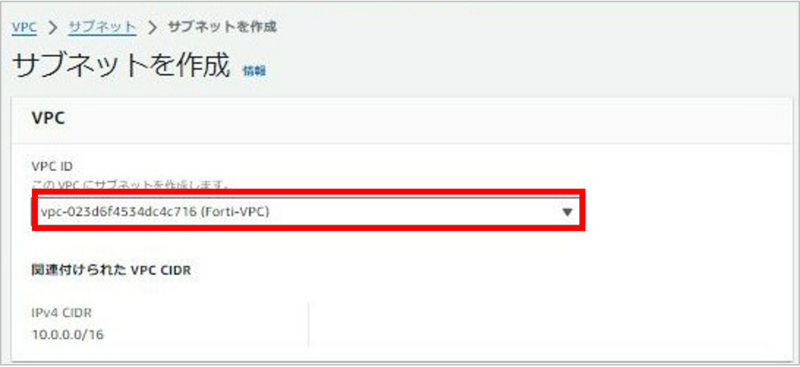

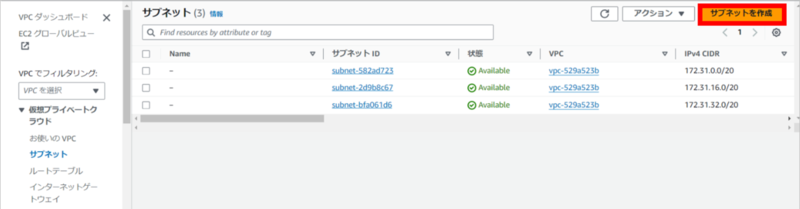

[VPC]>[サブネット] >[サブネットを作成]をクリックします。

  • VPC ID：4.1で作成したVPCを選択

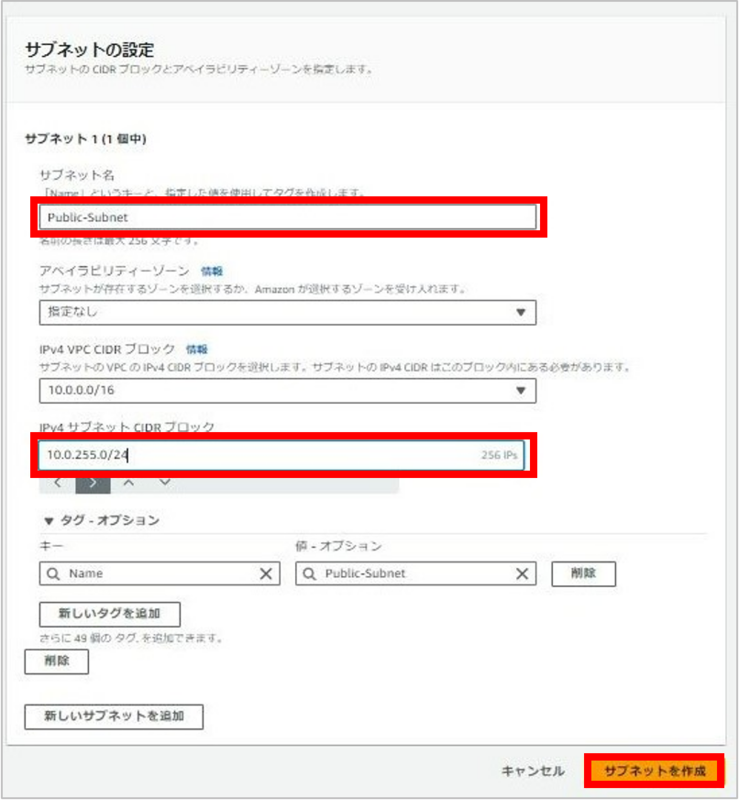

以下設定を入力後、[サブネットの作成]をクリックします。

  • サブネット名：任意の名称
  • IPv4サブネットCIDRブロック：任意のサブネット

4.3. インターネットゲートウェイの作成

インターネットへの出口となるインターネットゲートウェイを作成し、ＶＰＣへアタッチします。

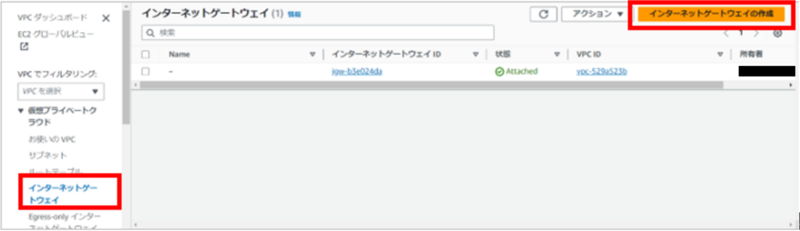

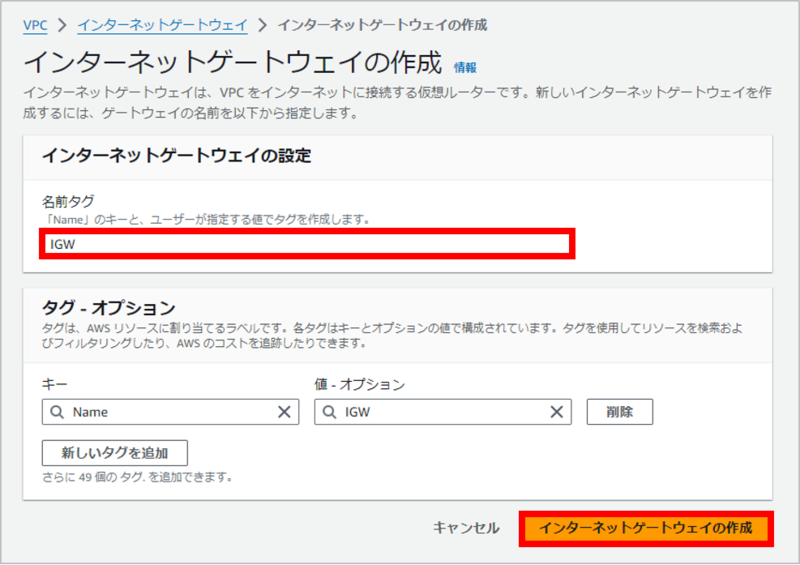

[VPC]>[インターネットゲートウェイ] > [インターネットゲートウェイの作成]をクリックします。

以下設定を入力し、[インターネットゲートウェイの作成]をクリックします。

  • 名前タグ：任意の名称

VPC にアタッチして、VPC がインターネットと通信できるようにします。

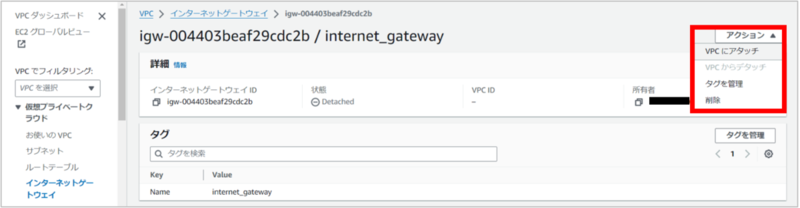

作成したインターネットゲートウェイの[アクション]メニューから[VPCにアタッチ]をクリックします。

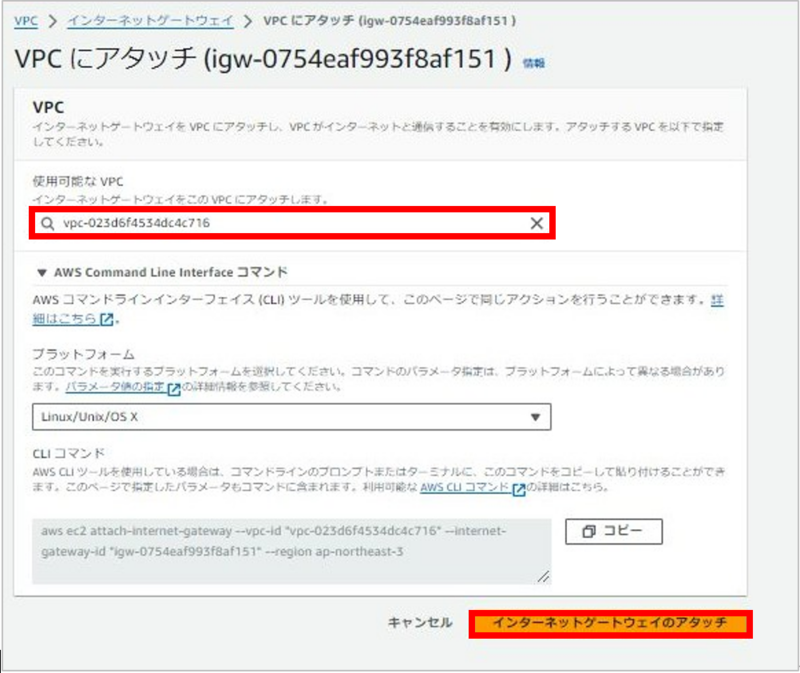

アタッチするVPCを確認し、[インターネットゲートウェイのアタッチ]をクリックします。

4.4. ルートテーブルの作成

ルートテーブルを作成し、実際のネットワークに従ってサブネットの関連付けを構成します。

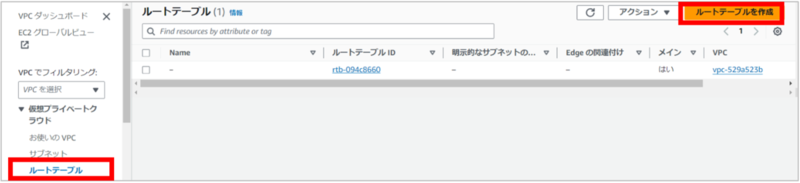

[ルートテーブル]> [ルートテーブルを作成]をクリックします。

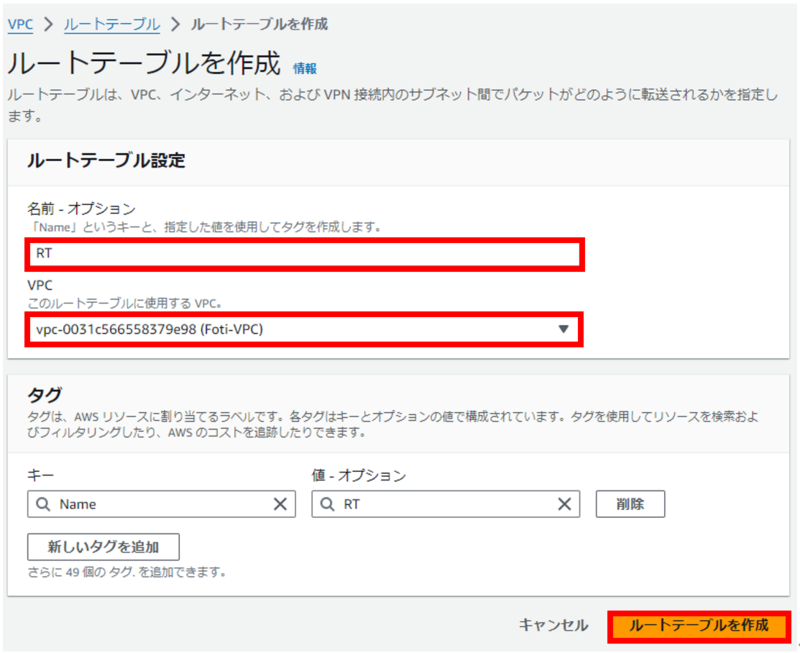

以下設定を入力し、[ルートテーブルを作成]をクリックします。

  • 名前：任意の名称
  • VPC：4.1で作成したVPC

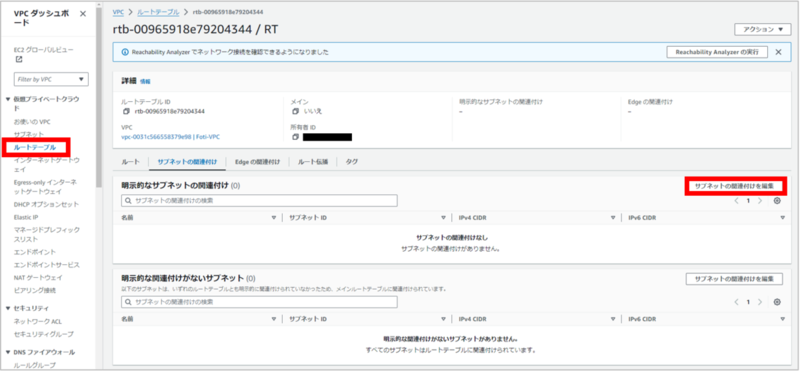

[ルートテーブル]>[サブネットの関連付け]タブで、[サブネットの関連付けを編集]をクリックします。

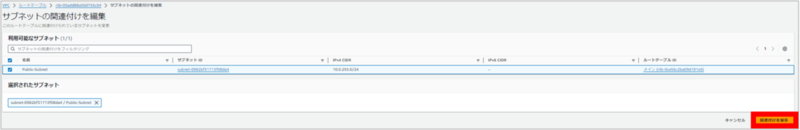

4-2で作成したサブネット を選択し、[関連付けを保存]をクリックします。

続いて、ルートテーブルにデフォルトゲートウェイを追加します。

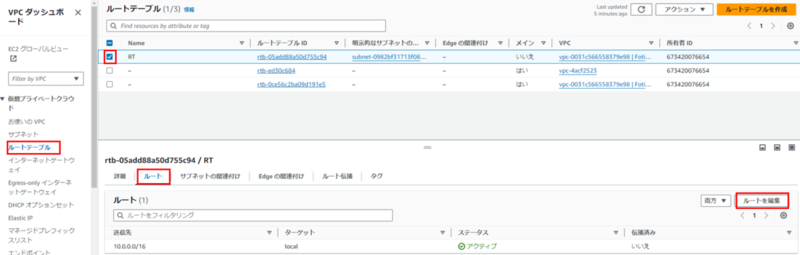

[ルートテーブル]>[作成したルートテーブル]>[ルート]から[ルートを編集]をクリックします。

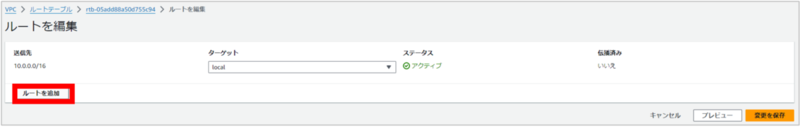

[ルートを追加]をクリックします。

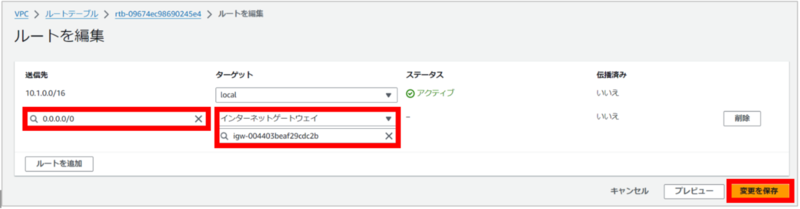

以下の設定を選択し、[変更を保存]をクリックします。

  • 送信先：0.0.0.0/0
  • ターゲット：4-3で作成したインターネットゲートウェイ

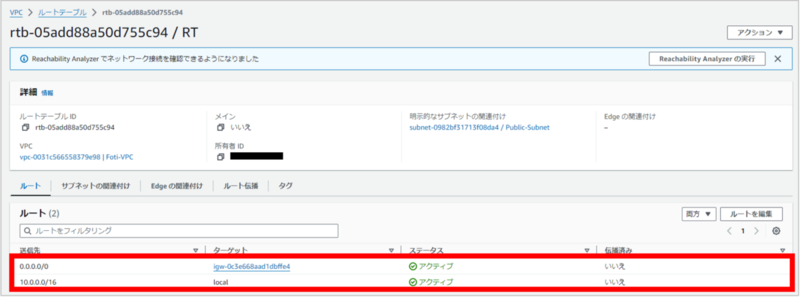

インターネットゲートウェイが追加されたことを確認します。

4.5. セキュリティグループの作成

セキュリティグループを作成し、Forti Analyzer-VMの「インバウンドルール」と「アウトバウンドルール」を設定します。

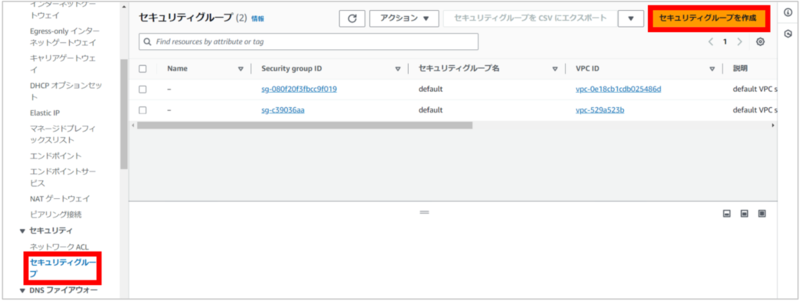

[EC2]>[セキュリティグループ]>[セキュリティグループを作成]をクリックします。

以下設定を入力し、インバウンドルールの[ルールを追加]をクリックします。

  • セキュリティグループ名：任意の名称
  • 説明：任意の説明文
  • VPC：4.1で作成したVPC

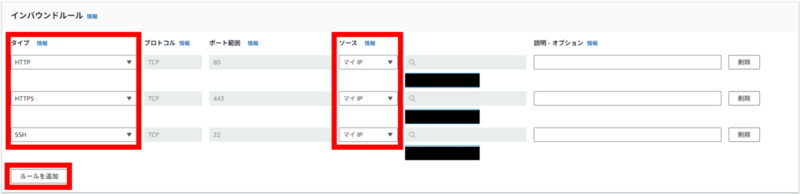

[ルールを追加]しながら以下を入力します。

  • タイプ：HTTPS
  • プロトコル：TCP
  • ポート範囲：443

  • ソース：カスタム(接続するクライアントのグローバルIP) or マイIP

  • タイプ：SSH

  • プロトコル：TCP
  • ポート範囲：22

  • ソース：カスタム(接続するクライアントのグローバルIP) or マイIP

  • タイプ：HTTP

  • プロトコル：TCP
  • ポート範囲：80
  • ソース：カスタム(接続するクライアントのグローバルIP) or マイIP

参考）マイIP（現時点で利用している自身のGlobal IPが自動入力されます） セキュリティグループのルールは適切に設定してください。

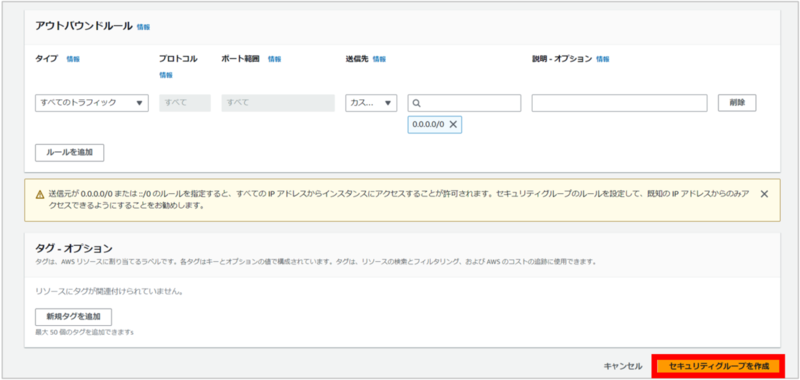

アウトバウンドルールはデフォルトのまま[セキュリティグループの作成]をクリックします。

5. FortiAnalyzer-VMの展開

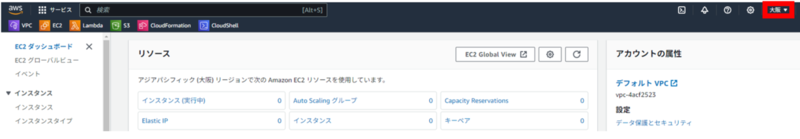

FortiAnalyzer-VMをAWSのAmazon EC2にデプロイします。 今回はBring Your Own License (BYOL)ライセンスタイプのインスタンスをデプロイします。 VPCを作成したリージョンを選択してください。

5.1. EC2インスタンスの起動

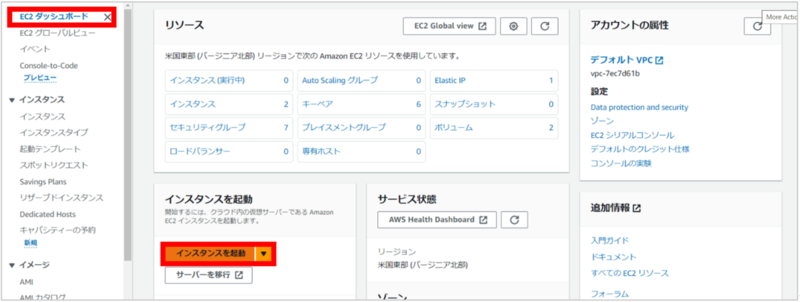

[EC2]>[インスタンスの起動] をクリックします。

5.2. FortiAnalyzer のAmazonマシンイメージ(AMI)選択

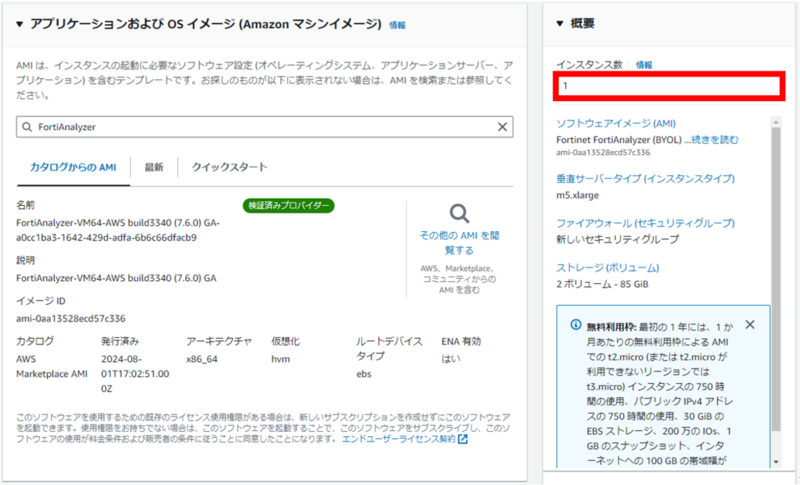

仮想マシン名を指定し「アプリケーションおよびOSイメージ（Amazonマシンイメージ）で[FortiAnalyzer]を検索します。

  • 名前とタグ：任意の名称
  • アプリケーションおよびOSイメージ（AmazonVMマシンイメージ）：FortiAnalyzer

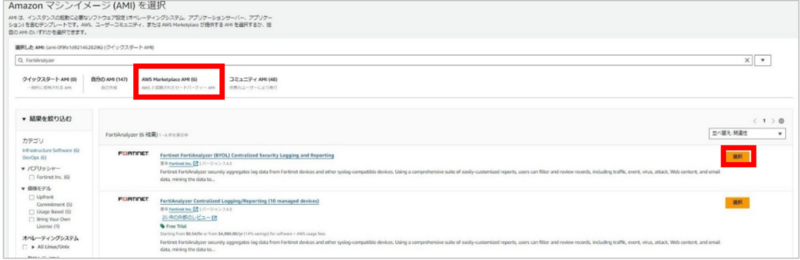

[AWS Marketplace AMI(x)]タブをクリックします。 Fortinet FortiAnalyzer-VM Application Delivery Controller (BYOL)の[選択]をクリックします。

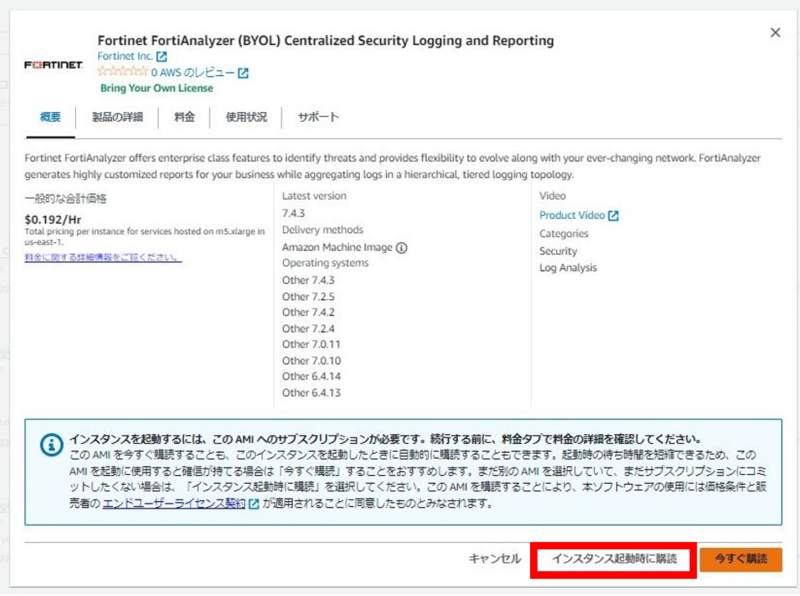

[インスタンス起動時に購読]をクリックします。

5.3. EC2インスタンスタイプの選択

インスタンス数、EC2 インスタンスタイプ等を選択します。

  • インスタンス数：１

  • インスタンスタイプ：自動でメーカ推奨インスタンスタイプが指定されます。

利用するライセンスに合わせてインスタンスを選択します。 Forti Analyzer-VMは　GB1、GB5、GB25、GB100、GB500、GB2000が提供されています。 数値は日毎のアップロード可能なログ容量となります。

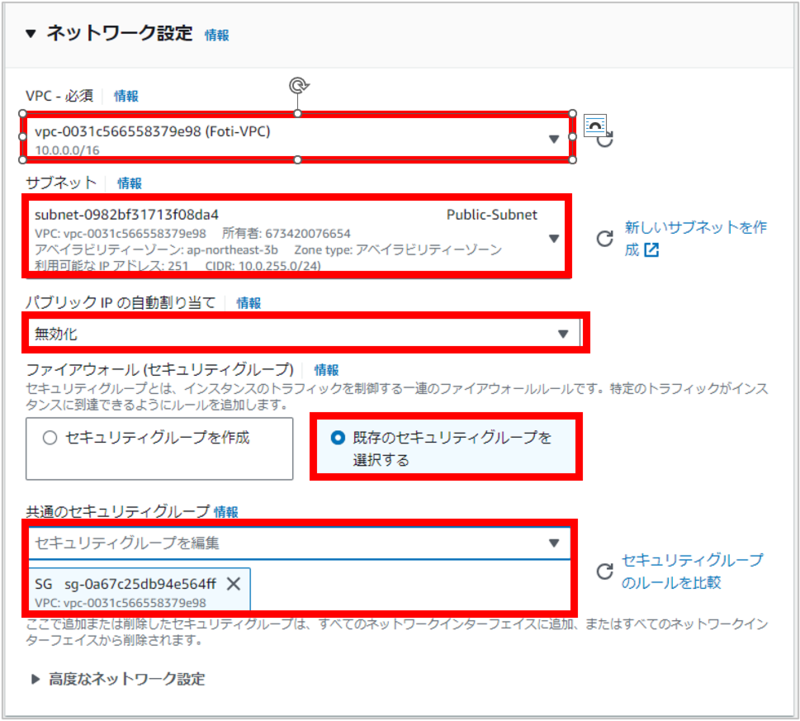

5.4. ネットワーク設定

インスタンスのネットワーク設定を構成します。 ネットワーク設定の[編集]をクリックします。

  • VPC：4.1で作成したVPC
  • サブネット：4.2で作成したサブネット
  • パブリック IP の自動割り当て：無効化
  • セキュリティグループ ：[既存のセキュリティグループを選択する] (4.5で作成したセキュリティグループ)

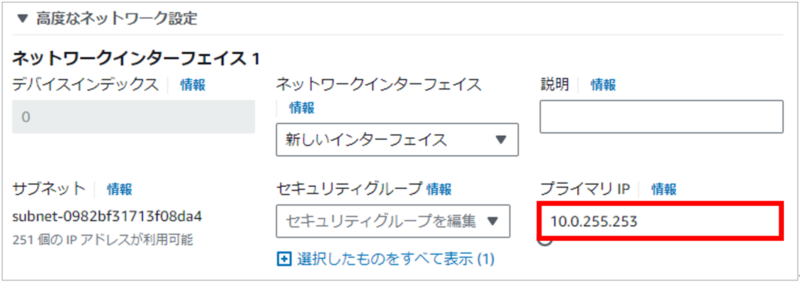

[高度なネットワーク設定]を開いて任意のIPを設定します。 - プライマリIP：任意のIPアドレス

5.5. ストレージ

ルートボリュームはサイズ変更しないでデフォルト使用をお勧めします。 EBSボリュームはログ保管のためのストレージです。

5.6. インスタンス起動

設定を確認しましたら、[インスタンスを起動]をクリックします。

5.7 Elastic IPの割り当て

インターネット経由でForti Analyzer-VMにアクセスするためのパブリックIPを設定します。

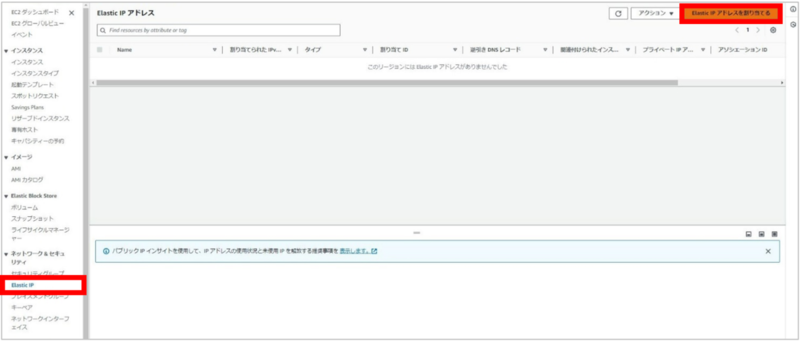

[VPC] > [Elastic IP] [Elastic IPアドレスを割り当てる]をクリックする

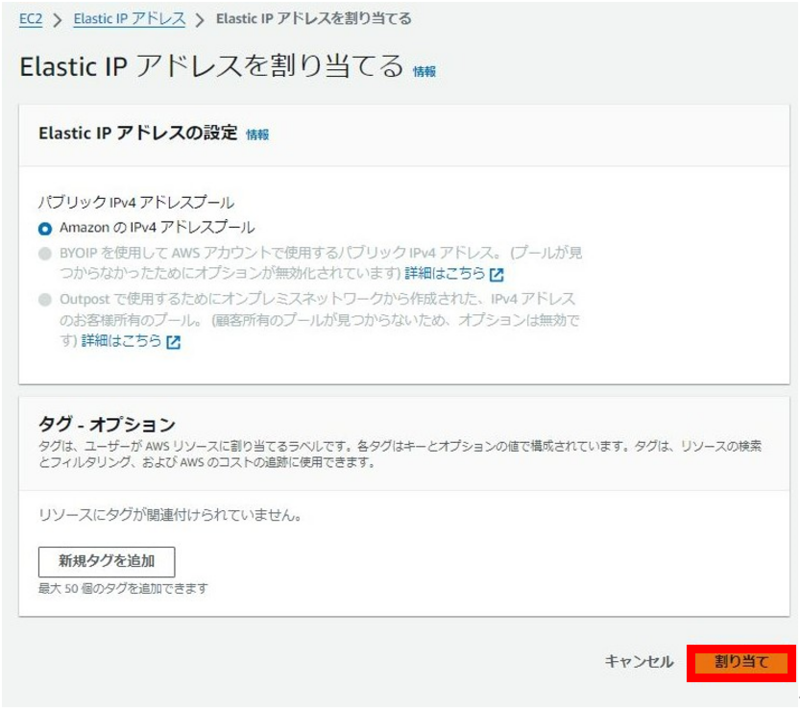

デフォルトのまま[割り当て]をクリックします。

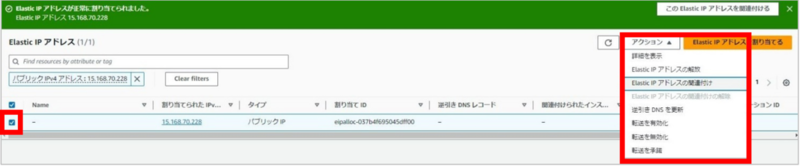

作成されたElastic IPを選択して[アクション] > [Elastic IPアドレスの関連付け]をクリック

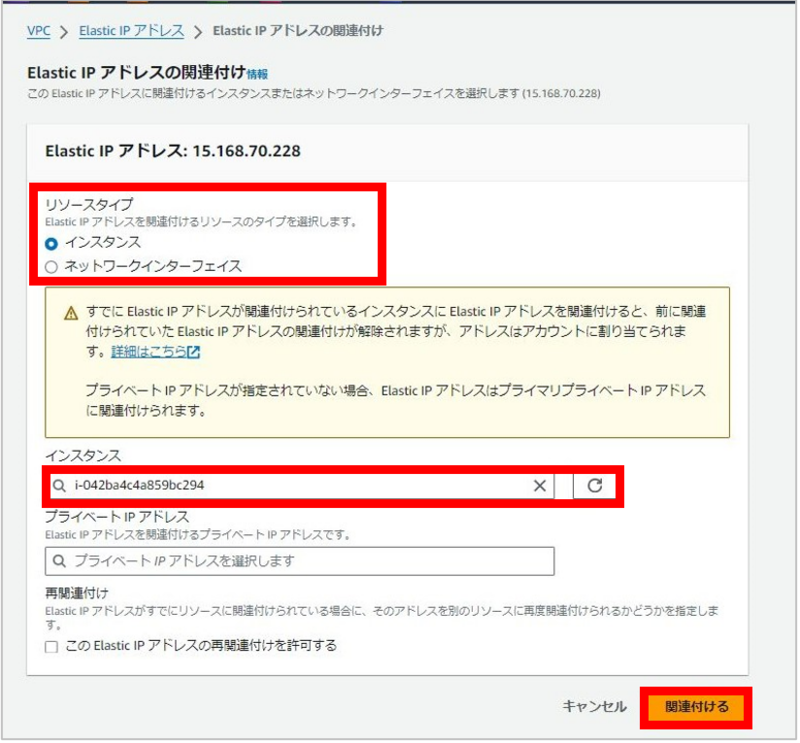

以下設定を行い、[関連付ける]をクリックします。 - リソースタイプ：インスタンス - インスタンス：5.1～5.7で作成したForti Analyzer-VM

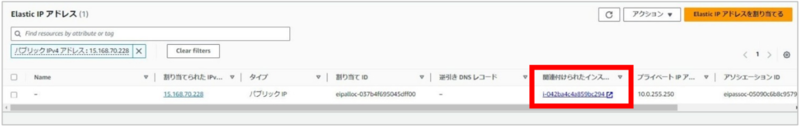

インスタンスが関連付けられていることを確認します。

5.8. 管理画面へのアクセス(ブラウザアクセス)

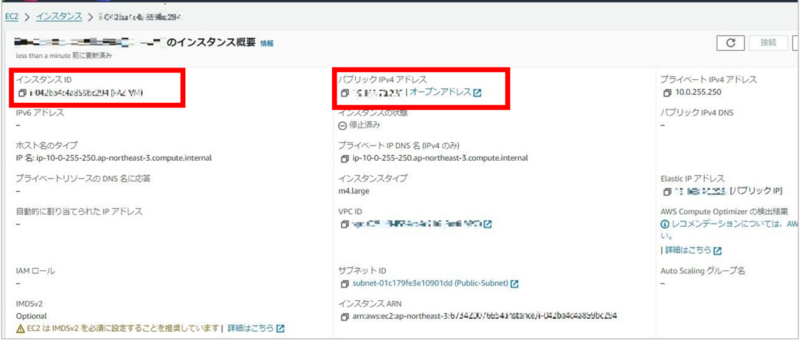

インターネット経由でFortiAnalyzer-VMにアクセスできることを確認し、ライセンスを適用します。 HTTPS を使用して Web UI に接続できます。 アクセス先はEC2 > インスタンス > Forti Analyzerインスタンスから確認することが出来ます。

  • アクセス先：https://パブリックIPv4アドレス

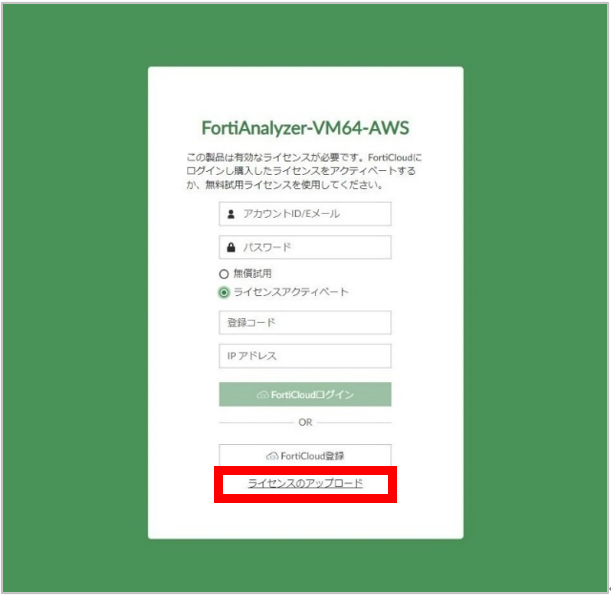

アクセス後、[ライセンスのアップロード]をクリックします。

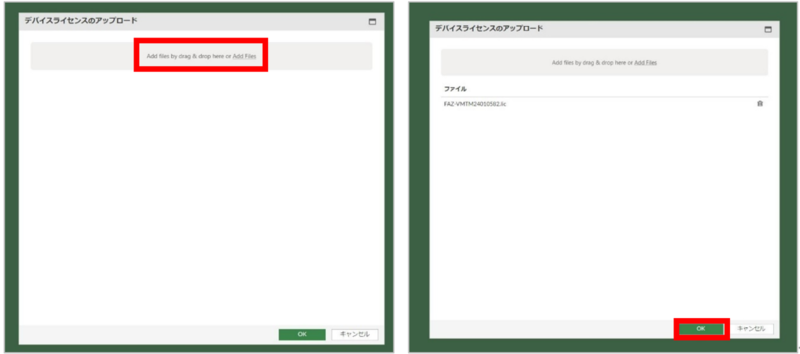

[Add files]をクリックしてローカルPCよりライセンスを選択し[OK]をクリックします。

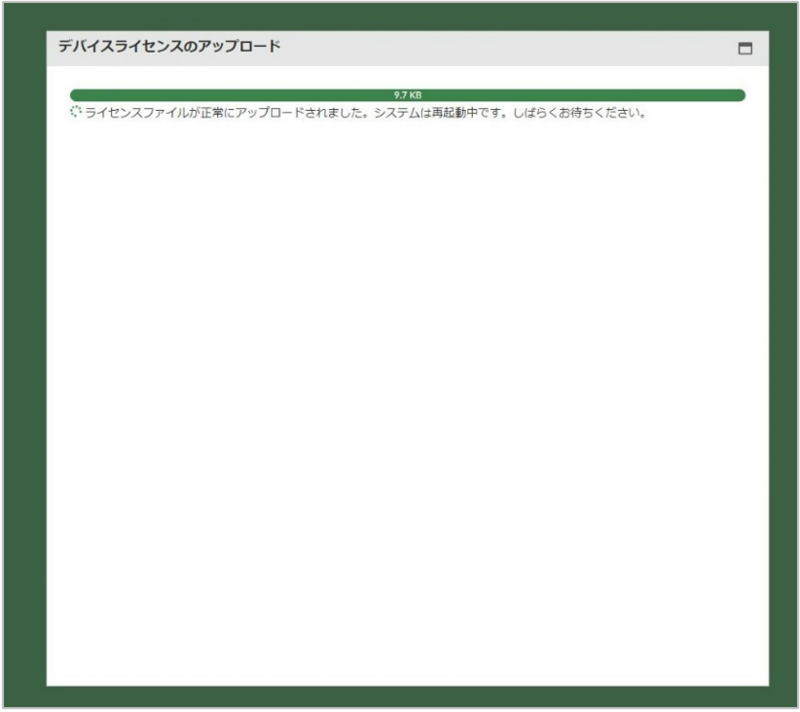

アップロードに成功するとForti Analyzerは再起動を開始するので暫く待機します。

暫く待機すると下記が表示されますので[承諾]をクリックします。 ※ログインIDがadminでパスワードはインスタンスIDであることが表示されています。

機器にログインしてセットアップウィザードを進めます。 ログインIDとパスワードは以下です。

  • ログインID：admin
  • パスワード：インスタンス ID

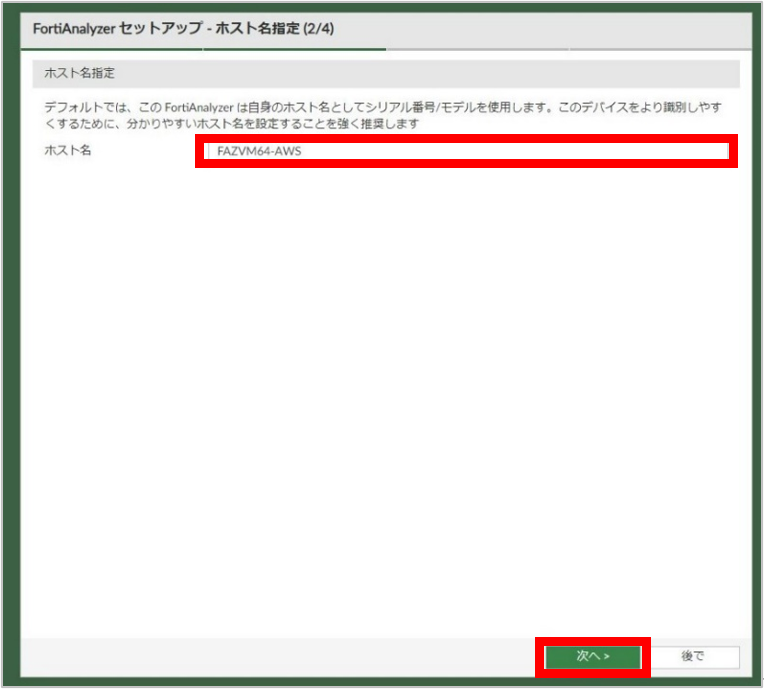

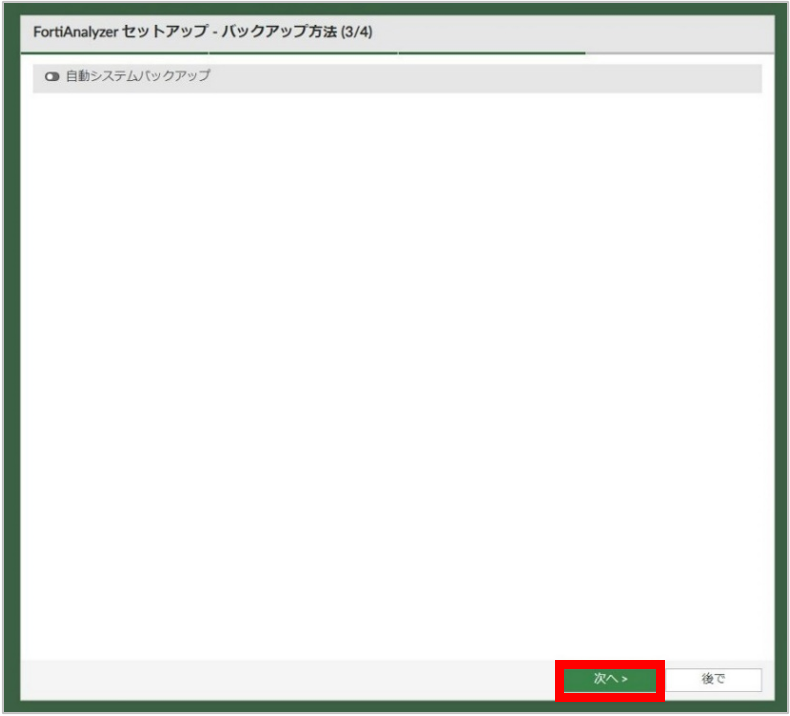

以下を入力して[次へ]をクリックします。

  • ホスト名：任意の名称

  • 自動システムバックアップ：無効

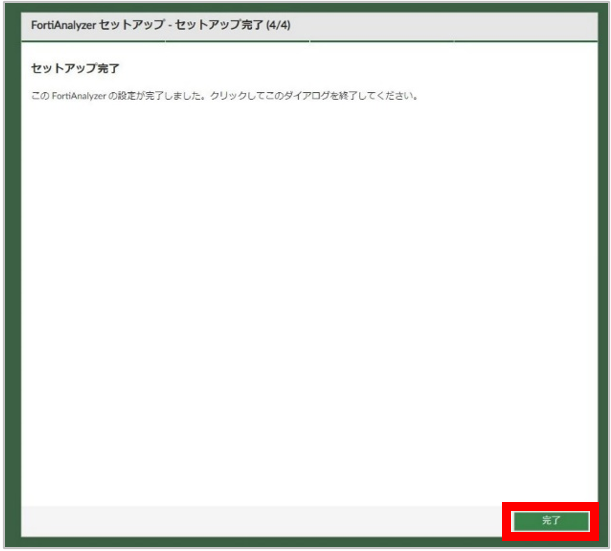

[完了]をクリックします。

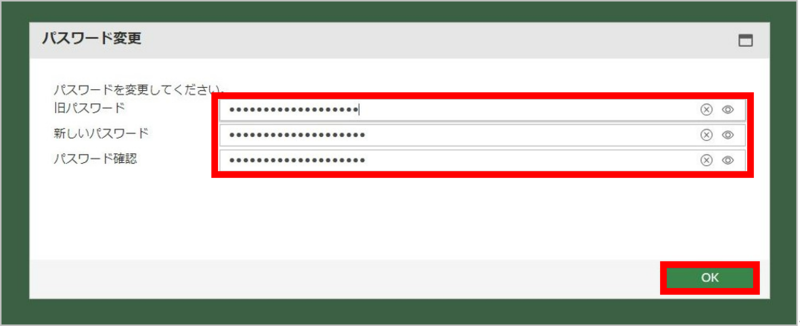

初期パスワードの変更を求められますので入力して[OK]をクリックします。

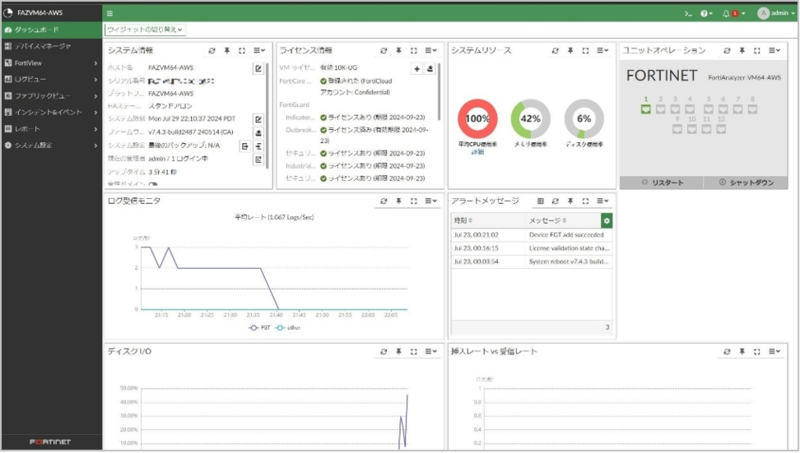

ダッシュボードが表示されます。

以上でFortiAnalyzerの展開は完了となります。
