IBM Cloud Private 3.2 インストール RHEL編

みなさん、こんにちは。 これまでIBM Cloud Privateについてインストール含めいくつか投稿してきましたが 先日、IBM Cloud Private 3.2 (ICP3.2)がリリースされましたので、少し構成を変えてインストール手順をご紹介したいと思います。

ICP3.2では、これまで別にインストールが必要であったMultiCloud Managerを一緒にインストールすることができるようになりました。 今回は、1台のVM上にICPとMCMを同時にインストールし、管理対象として作成済みの別のICP環境が登録できるところまでをご紹介します。


リソース

サーバーリソースやインストーラの準備をします。

サーバー

今回は1台のサーバーに全コンポーネントを構成します。

CPU: 24core
Memory: 32GB
Disk: 500GB
NIC: 1
OS: Redhat Enterprise Linux 7.6

Diskは下記のように構成しています。

    # lsblk
    NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
    sda 8:0 0 500G 0 disk
    ├─sda1 8:1 0 1G 0 part /boot
    └─sda2 8:2 0 499G 0 part
    ├─rhel_icp--mcm--32-root 253:0 0 450G 0 lvm /
     ├─rhel_icp--mcm--32-swap 253:1 0 15.8G 0 lvm [SWAP]      └─rhel_icp--mcm--32-home 253:2 0 33.2G 0 lvm /home


インストーラ

IBM社のWebサイトからインストーラをダウンロードし、対象のサーバーにコピーします。 今回は /root/ にコピーします。

  • IBM Cloud Private 3.2 for Linux (x86_64) Docker English

    • 部品番号: CC1W1EN
    • Size: 10,201MB
    • Date posted: 31 5 2019
  • IBM Cloud Private 3.2 Docker for Linux (x86_64) English

    • 部品番号: CC1W6EN
    • Size: 111MB
    • Date posted: 31 5 2019


準備

インストールの実行前にサーバーの準備、確認を行います。

利用ポートの空き状況確認

Knowledge Center
下記のコマンドを実行し、ポートが開いて利用可能か確認します。

ss -tnlp | awk '{print $4}'| egrep -w "<port_numbers>"

ポートが使用されていない場合、何も出力されません。
本環境では、FWを停止しています。

systemctl disable firewalld
systemctl stop firewalld


/etc/hosts に各ノードの情報を追記

Knowledge Center

全てのノードのIPアドレスとホスト名を各ノードの /etc/hosts に追記します。

Sample

127.0.0.1       localhost
# 127.0.1.1     <host_name>
# The following lines are desirable for IPv6 capable hosts
#::1     localhost ip6-localhost ip6-loopback
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
<master_node_IP_address> <master_node_host_name>
<worker_node_1_IP_address> <worker_node_1_host_name>
<worker_node_2_IP_address> <worker_node_2_IP_host_name>
<proxy_node_IP_address> <proxy_node_host_name>


今回の環境

# cat /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
# 127.0.0.1   icp-mcm-32.icp.local
# ::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
192.168.100.180  icp-mcm-32.icp.local


今回の環境は全てを1台でまかなうため、1台のエントリのみを追記しています。


Pythonのインストール確認

Knowledge Center

Pythonが必要になるので、インストールされていることを確認します。

python --version


時刻の同期

Knowledge Center

複数のノードで構成する場合は時刻を同期する必要があります。
手順上はNTPでの同期が可能となっていますが、今回は Chrony で構成されていることを確認します。

# systemctl status chronyd
● chronyd.service - NTP client/server
   Loaded: loaded (/usr/lib/systemd/system/chronyd.service; enabled; vendor preset: enabled)
   Active: active (running) since 金 2019-06-14 12:11:53 JST; 2 days ago
     Docs: man:chronyd(8)
           man:chrony.conf(5)
 Main PID: 7010 (chronyd)
    Tasks: 1
   Memory: 76.0K
   CGroup: /system.slice/chronyd.service
           └─7010 /usr/sbin/chronyd

 6月 14 12:11:53 icp-mcm-32.icp.local systemd[1]: Starting NTP client/server...
 6月 14 12:11:53 icp-mcm-32.icp.local chronyd[7010]: chronyd version 3.2 starting (+CMDMON +NTP +REFCLOCK +RTC +PRIVDROP +SCFILTER +SECHASH +SIGND +... +DEBUG)
 6月 14 12:11:53 icp-mcm-32.icp.local chronyd[7010]: Frequency -22.606 +/- 0.053 ppm read from /var/lib/chrony/drift
 6月 14 12:11:53 icp-mcm-32.icp.local systemd[1]: Started NTP client/server.
 6月 14 12:11:59 icp-mcm-32.icp.local chronyd[7010]: Selected source 133.243.238.163
 6月 14 12:12:00 icp-mcm-32.icp.local chronyd[7010]: Selected source 133.243.238.244
 6月 17 00:39:45 icp-mcm-32.icp.local chronyd[7010]: Selected source 133.243.238.163
Hint: Some lines were ellipsized, use -l to show in full.


Dockerのインストール

Knowledge Center

Dockerを事前にインストールします。インストールに使用するファイルは事前にダウンロードし用意したファイルです。

  • IBM Cloud Private 3.2 Docker for Linux (x86_64) English
    • 部品番号: CC1W6EN
    • Size: 111MB
    • Date posted: 31 5 2019

複数台で構成する場合は事前(手動)インストール、自動的にインストールどちらでも構成は可能です。
詳細はKnowledge Centerをご確認ください。

今回は1台構成ですので、事前に手動でインストールします。

cd /root/
./icp-docker-18.06.2_x86_64.bin --install
systemctl enable docker
systemctl start docker


ICPインストール

ICPをインストールする手順です。

Docker Imageファイルの読み込み

Knowledge Center

ここでは事前にダウンロード、コピーした下記のファイルを使います。

  • IBM Cloud Private 3.2 for Linux (x86_64) Docker English
    • 部品番号: CC1W1EN
    • Size: 10,201MB
    • Date posted: 31 5 2019

下記コマンドを実行してファイルを読み込みます。

cd /root/
tar xf ibm-cloud-private-x86_64-3.2.0.tar.gz -O | sudo docker load

※時間がかかります

ファイルを確認します。

# docker images
REPOSITORY                                      TAG                              IMAGE ID            CREATED             SIZE
ibmcom/icp-inception-amd64                      3.2.0-ee                         7bfbda77de25        3 weeks ago         1.07GB
ibmcom/mcm-api-amd64                            3.2.0                            31d264fa970c        3 weeks ago         148MB
ibmcom/mcm-klusterlet-amd64                     3.2.0                            31612377c197        3 weeks ago         293MB
ibmcom/icp-management-ingress-amd64             2.3.0                            44a21aa4ae07        3 weeks ago         561MB
ibmcom/icp-platform-header-amd64                3.2.0                            923bb12c5d41        3 weeks ago         399MB
ibmcom/icp-catalog-ui-amd64                     3.2.0                            8f05cbf2a670        3 weeks ago         268MB
ibmcom/mcm-ui-amd64                             3.2.0                            4738b8251378        3 weeks ago         368MB
ibmcom/mcm-ui-api-amd64                         3.2.0                            1b4c073e1bac        3 weeks ago         184MB
ibmcom/iam-policy-administration-amd64          3.2.0                            391d5a92f6e5        3 weeks ago         609MB
ibmcom/icp-web-terminal-amd64                   3.2.0                            f95426f58aff        3 weeks ago         832MB
ibmcom/icp-platform-api-amd64                   3.2.0                            22a9cf0ddb02        3 weeks ago         1.22GB
ibmcom/deployable-amd64                         3.2.0                            c98849d9e5b6        4 weeks ago         115MB
ibmcom/mcm-application-amd64                    3.2.0                            edb19fe8ace8        4 weeks ago         109MB
ibmcom/icp-platform-ui-amd64                    3.2.0                            84ecfd6c527e        4 weeks ago         322MB
ibmcom/iam-policy-decision-amd64                3.2.0                            8593f2a0f0ce        4 weeks ago         90.7MB
ibmcom/mcm-service-registry-amd64               3.2.0                            33e5253e5d11        4 weeks ago         106MB
ibmcom/grc-ui-amd64                             3.2.0                            586b76295743        4 weeks ago         315MB
ibmcom/minio-mc-amd64                           RELEASE.2019-04-03T17-59-57Z.1   f1f85cc957ab        4 weeks ago         261MB
ibmcom/minio-amd64                              RELEASE.2019-04-09T01-22-30Z.1   8a377ffc548d        4 weeks ago         289MB
ibmcom/icp-identity-manager-amd64               3.2.0                            ac62afda0220        4 weeks ago         229MB
ibmcom/mcm-compliance-amd64                     3.2.0                            c0a88760dcf8        4 weeks ago         460MB
ibmcom/icp-platform-auth-amd64                  3.2.0                            d2a5d45be251        4 weeks ago         804MB
ibmcom/search-collector-amd64                   3.2.0                            d0d43548ce0a        4 weeks ago         120MB
ibmcom/logging-pki-init-amd64                   2.2.0-f3                         963ccf877a15        4 weeks ago         645MB
ibmcom/mcm-operator-amd64                       3.2.0                            81d90af8d5e3        4 weeks ago         134MB
ibmcom/mcm-controller-amd64                     3.2.0                            138c701353d4        4 weeks ago         112MB
ibmcom/icp-redisgraph-amd64                     1.0.14                           06906ccb90e8        5 weeks ago         222MB
ibmcom/search-aggregator-amd64                  3.2.0                            2483f86b6645        5 weeks ago         118MB
ibmcom/draino-amd64                             0.1.1                            8c09acc5306f        5 weeks ago         44.9MB
ibmcom/node-problem-detector-amd64              v0.5.1                           ccd6e755b1f7        5 weeks ago         126MB
ibmcom/kubectl-amd64                            v1.13.5                          0e095c9d19b1        5 weeks ago         259MB
ibmcom/default-http-backend-amd64               1.5.1                            ac9ad2ce402e        5 weeks ago         209MB
ibmcom/metrics-server-amd64                     v0.3.1.1                         981d9944c685        5 weeks ago         243MB
ibmcom/coredns-amd64                            1.2.6                            41ba56a038f2        5 weeks ago         259MB
ibmcom/icp-identity-provider-amd64              3.2.0                            a945ed82b550        5 weeks ago         260MB
ibmcom/ma-file-annotator-amd64                  3.2.0                            1e9378e5e939        5 weeks ago         849MB
ibmcom/sas-base-amd64                           3.2.0                            5426af184cc8        5 weeks ago         849MB
ibmcom/ibmcloud-image-enforcement-amd64         0.2.1                            c02d293faf3e        5 weeks ago         244MB
ibmcom/mcm-weave-scope-amd64                    3.2.0                            ccd605b03abe        5 weeks ago         139MB
ibmcom/icp-mongodb-exporter-amd64               3.2.0                            103d5b1ea1a2        5 weeks ago         366MB
ibmcom/icp-initcontainer-amd64                  1.0.0-f3                         9c80451d2053        5 weeks ago         204MB
ibmcom/icp-memcached-amd64                      1.5.12-icp                       351e255d7fa0        5 weeks ago         264MB
ibmcom/system-healthcheck-service-amd64         3.2.0                            f53bb7444bdd        5 weeks ago         122MB
ibmcom/curl-amd64                               4.2.0-f3                         db09cc8e9b7f        5 weeks ago         221MB
ibmcom/icp-helm-repo-amd64                      3.2.0                            32452b7888f0        5 weeks ago         262MB
ibmcom/icp-iam-onboarding-amd64                 3.2.0                            168c7ba73f74        5 weeks ago         386MB
ibmcom/velero-amd64                             v0.11.0                          5479556ad928        5 weeks ago         142MB
ibmcom/icp-secret-watcher-amd64                 3.2.0                            b700909d1c73        5 weeks ago         116MB
ibmcom/hyperkube-amd64                          v1.13.5-ee                       6ef65d9fca2d        5 weeks ago         628MB
ibmcom/reg-crawler-amd64                        3.2.0                            c7de11520b33        5 weeks ago         1.04GB
ibmcom/live-crawler-amd64                       3.2.0                            ba9e1a80de72        5 weeks ago         1.01GB
ibmcom/weave-collector-amd64                    3.2.0                            3fbffe321d27        5 weeks ago         108MB
ibmcom/grc-ui-api-amd64                         3.2.0                            9451e4fe0b9b        5 weeks ago         181MB
ibmcom/nvidia-device-plugin-amd64               1.3                              606e62095e10        5 weeks ago         136MB
ibmcom/icp-image-manager-amd64                  2.2.5                            fd074bbc8a32        5 weeks ago         152MB
ibmcom/icp-cert-manager-webhook-amd64           0.7.0                            b946908a521f        5 weeks ago         150MB
ibmcom/icp-cert-manager-controller-amd64        0.7.0                            71eab1e42b7a        5 weeks ago         198MB
ibmcom/icp-cert-manager-cainjector-amd64        0.7.0                            f542781230d5        5 weeks ago         138MB
ibmcom/icp-cert-manager-acmesolver-amd64        0.7.0                            9822ff84189b        5 weeks ago         110MB
ibmcom/icp-filebeat-amd64                       5.5.1-f3                         dd16476aa50d        5 weeks ago         380MB
ibmcom/dashboard-controller-amd64               v1.1.0                           d703d855e8bf        6 weeks ago         35.7MB
ibmcom/kmsplugin-amd64                          3.2.0                            2507e10a11bb        6 weeks ago         95.5MB
ibmcom/fluentd-amd64                            v1.4.1-icp                       6f1b729a957a        6 weeks ago         309MB
ibmcom/icp-mongodb-install-amd64                3.2.0                            928fcedd0008        6 weeks ago         19.9MB
ibmcom/elasticsearch-plugin-searchguard-amd64   2.0.0-f3                         4ff0e0c66702        6 weeks ago         331MB
ibmcom/alert-rule-controller-amd64              v1.1.0                           f1af965b76a4        6 weeks ago         134MB
ibmcom/grafana-amd64                            5.2.0-f3                         d93651ccf931        6 weeks ago         336MB
ibmcom/searchguard-init-amd64                   2.0.1-f3                         68147bcc08e4        6 weeks ago         557MB
ibmcom/logstash-liveness-probe-amd64            1.0.2-f3                         05b31dea80e8        6 weeks ago         70.5MB
ibmcom/icp-logstash-amd64                       5.5.1-f3                         37ca0b7d27a2        6 weeks ago         902MB
ibmcom/icp-kibana-amd64                         5.5.1-f3                         c9dc59849690        6 weeks ago         745MB
ibmcom/indices-cleaner-amd64                    1.1.0-f3                         49468000f7fe        6 weeks ago         338MB
ibmcom/icp-elasticsearch-amd64                  5.5.1-f3                         a153c7759945        6 weeks ago         621MB
ibmcom/tiller-amd64                             v2.12.3-icp-3.2.0                1178f59455bb        6 weeks ago         154MB
ibmcom/icp-helm-rudder-amd64                    3.2.0                            eb81962c0b1c        6 weeks ago         110MB
ibmcom/icp-helm-api-amd64                       3.2.0                            401f30a6d7f2        6 weeks ago         205MB
ibmcom/metering-ui-amd64                        3.2.0                            04fac400e98d        6 weeks ago         441MB
ibmcom/metering-data-manager-amd64              3.2.0                            c415a2ddad5f        6 weeks ago         215MB
ibmcom/kms-pep-amd64                            3.2.0                            7aaeb5363df6        6 weeks ago         121MB
ibmcom/kms-onboarding-amd64                     3.2.0                            75a9d249a30a        6 weeks ago         136MB
ibmcom/kms-lifecycle-amd64                      3.2.0                            d0cdac0f6132        6 weeks ago         122MB
ibmcom/kms-persistence-amd64                    3.2.0                            c720b5c2b0df        6 weeks ago         125MB
ibmcom/kms-crypto-amd64                         3.2.0                            4a4e268b04e0        6 weeks ago         121MB
ibmcom/kms-api-amd64                            3.2.0                            8603ca2db4b4        6 weeks ago         120MB
ibmcom/icp-audit-service-amd64                  3.2.0                            e06a726497c3        6 weeks ago         204MB
ibmcom/ma-mcm-controller-amd64                  3.2.0                            823342b3a4be        6 weeks ago         40.2MB
ibmcom/registry-amd64                           2.6.2.4                          e3f692eb854c        6 weeks ago         284MB
ibmcom/process-ma-hf-amd64                      3.2.0                            0e7f2c73560d        6 weeks ago         689MB
ibmcom/ma-file-wl-gen-amd64                     3.2.0                            bdbf4fa13cd7        6 weeks ago         1.22GB
ibmcom/rootkit-annotator-amd64                  3.2.0                            af01468d8f7b        6 weeks ago         599MB
ibmcom/cos-indexer-amd64                        3.2.0                            5fd1ccffe5d8        6 weeks ago         907MB
ibmcom/usncrawler-amd64                         3.2.0                            45abd51f0903        6 weeks ago         162MB
ibmcom/secure-config-annotator-amd64            3.2.0                            6315ff6e5746        6 weeks ago         786MB
ibmcom/password-annotator-amd64                 3.2.0                            b9541d6c7720        6 weeks ago         658MB
ibmcom/compliance-annotator-amd64               3.2.0                            310b5e5a2797        6 weeks ago         725MB
ibmcom/vulnerability-annotator-amd64            3.2.0                            ed1a6b44e411        6 weeks ago         744MB
ibmcom/config-parser-amd64                      3.2.0                            bcb42091c7de        6 weeks ago         692MB
ibmcom/py-generic-indexer-amd64                 3.2.0                            d93faf78e54c        6 weeks ago         706MB
ibmcom/icp-audit-service-nr-amd64               3.2.0                            4e16f0bc598e        6 weeks ago         411MB
ibmcom/istio-proxyv2-amd64                      1.0.2.3                          c7870313c9d0        7 weeks ago         386MB
ibmcom/istio-proxy_init-amd64                   1.0.2.2                          6da5ea9248b7        8 weeks ago         122MB
ibmcom/istio-pilot-amd64                        1.0.2.2                          7cef95b2543b        8 weeks ago         290MB
ibmcom/istio-grafana-amd64                      1.0.2.2                          a8cf54903a32        2 months ago        284MB
ibmcom/kafka-amd64                              0.10.0.4                         7dcdd6710c8a        2 months ago        1.69GB
ibmcom/icp-storage-util-amd64                   3.2.0                            39f6d07ea4f0        2 months ago        100MB
ibmcom/nginx-ingress-controller-amd64           0.23.0                           c885a0010dfc        2 months ago        652MB
ibmcom/gluster-amd64                            v4.1.5.1                         c4e893bb3081        3 months ago        363MB
ibmcom/heketi-amd64                             v8.0.0.1                         13127dc55ac9        3 months ago        285MB
ibmcom/prometheus-amd64                         v2.8.0                           f57ed0abd85c        3 months ago        109MB
ibmcom/icp-mongodb-amd64                        4.0.6                            a3abd47e8d61        3 months ago        394MB
ibmcom/k8szk-amd64                              v5                               3158387c8090        3 months ago        711MB
ibmcom/calico-node-amd64                        v3.5.2                           c90e4b49722e        3 months ago        72.7MB
ibmcom/calico-cni-amd64                         v3.5.2                           1c5756b05a3a        3 months ago        83.6MB
ibmcom/calico-ctl-amd64                         v3.5.2                           11a8f7d2a6ab        3 months ago        39.8MB
ibmcom/calico-kube-controllers-amd64            v3.5.2                           9abd28f0ab06        3 months ago        50.5MB
ibmcom/service-catalog-service-catalog-amd64    v0.1.40-icp                      a7d502ea2470        4 months ago        48.3MB
ibmcom/kiali-amd64                              v0.8.0.1                         597f59b8441c        5 months ago        300MB
ibmcom/etcd-amd64                               3.2.24                           33bdcac177c2        8 months ago        220MB
ibmcom/jaegertracing-all-in-one-amd64           1.7                              7ad5d345bd8a        9 months ago        42.5MB
ibmcom/istio-galley-amd64                       1.0.2                            b8cfc0e19a91        9 months ago        65.8MB
ibmcom/istio-citadel-amd64                      1.0.2                            ca4050c9fed3        9 months ago        50.7MB
ibmcom/istio-mixer-amd64                        1.0.2                            d559bdcd7a88        9 months ago        64.5MB
ibmcom/istio-servicegraph-amd64                 1.0.2                            c36167d0817c        9 months ago        11.2MB
ibmcom/istio-sidecar_injector-amd64             1.0.2                            77e6870301bb        9 months ago        45.3MB
ibmcom/icp-vip-manager-amd64                    1.1                              a947d99712bc        9 months ago        23.6MB
ibmcom/keepalived-amd64                         1.2.24                           afe8d43fd5cf        9 months ago        4.75MB
ibmcom/ucarp-amd64                              1.5.2                            9e92ac65e1fe        9 months ago        7.84MB
ibmcom/statsd-amd64                             0.7.2.1                          63abfe933c79        9 months ago        1.23GB
ibmcom/cert-manager-amd64                       v0.3.1                           b8418de4aa2e        11 months ago       51.8MB
ibmcom/alertmanager-amd64                       v0.15.0-f3                       24ad3756845c        11 months ago       36.1MB
ibmcom/node-exporter-amd64                      v0.16.0-f3                       188af75e2de0        13 months ago       22.9MB
ibmcom/k8s-prometheus-adapter-amd64             v0.2.1.1                         4a3ba29699fa        14 months ago       52.1MB
ibmcom/kube-state-metrics-amd64                 v1.3.0-f3                        62a2d8cf4b55        14 months ago       35.6MB
ibmcom/configmap-reload-amd64                   v0.2.2-f3                        7a344aad0fdb        16 months ago       22.4MB
ibmcom/collectd-exporter-amd64                  v0.4.0-f3                        98678887c9cb        17 months ago       13.7MB
ibmcom/prom-statsd-exporter-amd64               v0.6.0                           304735eab4e4        17 months ago       14.1MB
ibmcom/elasticsearch-exporter-amd64             1.0.2-f3                         d767dc6ccfb2        17 months ago       9.2MB
ibmcom/pause-amd64                              3.1                              da86e6ba6ca1        18 months ago       742kB


インストールディレクトリの作成

Knowledge Center

Knowledge Centerと同様に下記のディレクトリを作成し、移動します。

mkdir /opt/ibm-cloud-private-3.2.0;
cd /opt/ibm-cloud-private-3.2.0


設定ファイルを抽出

Knowledge Center

Docker Imageから設定ファイルを抽出します。

sudo docker run -v $(pwd):/data -e LICENSE=accept \
ibmcom/icp-inception-amd64:3.2.0-ee \
cp -r cluster /data


クラスターノード間でSSHキーを共有する

Knowledge Center Knowledge Center

ブートノードからクラスタ内の全てのノードに接続するためにSSHキーを共有します。
SSHキーを使う方法以外にパスワード認証を使用することも可能です。

本環境では1台構成のため、下記のコマンドを実行します。

ssh-keygen -b 4096 -f ~/.ssh/id_rsa -N ""
ssh-copy-id -i ~/.ssh/id_rsa.pub root@192.168.100.180
cp ~/.ssh/id_rsa ./cluster/ssh_key


各クラスターノードの情報を /cluster/hosts に追記

Knowledge Center

Knowledge Centerの内容を参考にICPを構成するノードの情報を追記します。
本環境は1台で全てを構成するの下記のようになります。


vi /opt/ibm-cloud-private-3.2.0/cluster/hosts

[master]
192.168.100.180

[worker]
192.168.100.180

[proxy]
192.168.100.180

#[management]
#4.4.4.4

#[va]
#5.5.5.5


ファイルの移動

Knowledge Center

事前にダウンロード、コピーした下記のファイルを使います。


- IBM Cloud Private 3.2 for Linux (x86_64) Docker English
- 部品番号: CC1W1EN - Size: 10,201MB - Date posted: 31 5 2019

このファイルを /<installation_directory>/cluster/imagesに移動します。


mkdir -p mkdir -p /opt/ibm-cloud-private-3.2.0/cluster/images/
mv /root/ibm-cloud-private-x86_64-3.2.0.tar.gz /opt/ibm-cloud-private-3.2.0/cluster/images/


クラスターのカスタマイズ

Knowledge Center config.yaml を編集し、クラスタをカスタマイズします。
編集対象のファイルは /opt/ibm-cloud-private-3.2.0/cluster/config.yaml です。 各設定はファイルの中身のみ記載します。


パスワード規則の無効化

Knowledge Center

デフォルトではパスワードの複雑性の規則が設定されているので無効化します。


## 省略 ##

## Advanced Settings
default_admin_user: admin
# default_admin_password:
# ansible_user: <username>
# ansible_become: true
# ansible_become_password: <password>
## Add password rule
password_rules:
 - '(.*)'

## 省略 ##


デフォルトパスワードの指定

Knowledge Center

デフォルトログインユーザー admin のパスワードを指定します。
指定するパスワードは admin です。


 ## 省略 ##

 ## Advanced Settings
default_admin_user: admin
# default_admin_password:
default_admin_password: admin  ##追記
# ansible_user: <username>
# ansible_become: true
# ansible_become_password: <password>
## Add password rule
password_rules:
- '(.*)'

 ## 省略 ##


Multicloud Manager の有効化

Knowledge Center

ICP3.2からMulticloud Managerが含まれる形で構成され、有効化するだけで利用可能となりました。
今回はICPインストール時に Multicloud Manager を有効化する設定を行います。

## 省略 ##

## Clean metrics indices in Elasticsearch older than this number of days
# metrics_max_age: 1

## Clean application log indices in Elasticsearch older than this number of days
# logs_maxage: 1

## Set to false if user wants to install the full functionality of IBM Multicloud Manager hub
# single_cluster_mode: true
## 追記ここから
single_cluster_mode: false

multicluster-hub:
 etcd:
   persistence: true
   localPath: /var/lib/etcd-mcm
## 追記ここまで

## Istio addons security Settings
## If user wants to configure Istio addons securty settings

## 省略 ##


Multicloud Manager用の etcd ディレクトリを作成します。
Management Nodeが複数ある場合は全てのノード上で作成します。
本環境は1台構成ですので、1台に作成します。


mkdir -p /var/lib/etcd-mcm


ICPをManaged Clusterとして登録

Knowledge Center

ICPをインストールする際にMulticloud Manager配下(管理対象)として登録することもできるようになりました。
今回はICPは1クラスター(且つ1台構成)ですので、自分自身を管理するように構成します。

multicluster-endpointを有効にします。

## 省略 ##

management_services:
  istio: disabled
  vulnerability-advisor: disabled
  storage-glusterfs: disabled
  storage-minio: disabled
  platform-security-netpols: disabled
  node-problem-detector-draino: disabled
  # multicluster-endpoint: disabled
  multicluster-endpoint: enabled

## 省略 ##


ICPクラスター情報を指定します。
※config.yamlの最下部にコメントアウトされた下記設定があるので、その下に下記内容を追記する

multicluster-endpoint:
  global:
    clusterName: "managed-cluster"
    clusterNamespace: "ns-managed-cluster"
  clusterLabels:
    environment: "Dev"
    region: "US"
    datacenter: "toronto"
    owner: "marketing"
  operator:
    bootstrapConfig:
      hub0:
        name: hub0
        secret: kube-system/klusterlet-bootstrap
      hub1:
        name: null
        secret: null
  klusterlet:
    host: null
  prometheusIntegration:
    enabled: true
  policy:
    cemIntegration: false
  topology:
    enabled: true
  serviceRegistry:
    enabled: true
    dnsSuffix: "mcm.svc"
    plugins: "kube-service"


インストール前チェック

Knowledge Center

下記コマンドを実行しインストール前のチェックをします。

cd /opt/ibm-cloud-private-3.2.0/cluster/
sudo docker run --net=host -t -e LICENSE=accept \
-v "$(pwd)":/installer/cluster ibmcom/icp-inception-amd64:3.2.0-ee check


チェック完了時のログ

PLAY RECAP

192.168.100.180            : ok=58   changed=34   unreachable=0    failed=0

Playbook run took 0 days, 0 hours, 1 minutes, 25 seconds


完了後、エラーが出ていないことを確認してください。


インストール

Knowledge Center

チェックに問題がなければインストールを実行します。

cd /opt/ibm-cloud-private-3.2.0/cluster/
sudo docker run --net=host -t -e LICENSE=accept \
-v "$(pwd)":/installer/cluster ibmcom/icp-inception-amd64:3.2.0-ee install


インストール完了時のログ

PLAY RECAP

192.168.100.180           : ok=167  changed=97   unreachable=0    failed=0
localhost                  : ok=373  changed=195  unreachable=0    failed=0

POST DEPLOY MESSAGE    ************************************************************

The Dashboard URL: https://192.168.100.180:8443, please use credentials in config.yaml to login.

Playbook run took 0 days, 0 hours, 40 minutes, 5 seconds

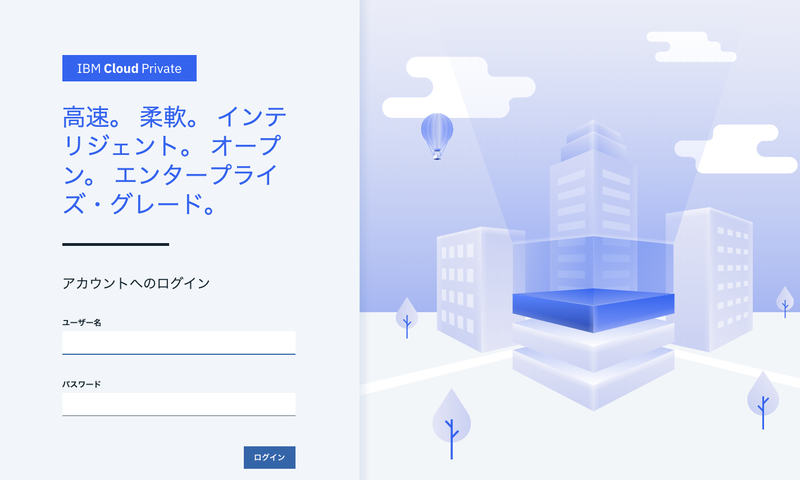

管理コンソールへのアクセス

管理コンソールにアクセスします。インストールを実行したコンソール上に管理コンソールのURLが記載されています。

14925

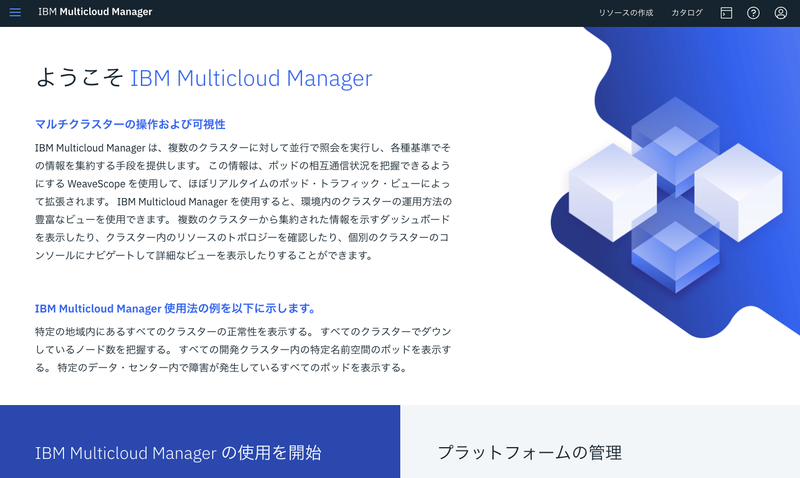

Multicloud Managerを有効化している場合はMulticloud ManagerのUIが表示されます。
有効化していない場合はICPの管理UIが表示されます。

142000

Multicloud Managerが正常に動作しているか確認をしていきます。

Multicloud Managerの稼動確認

Multicloud Managerとして稼動しているか確認します。

デプロイメントの稼動確認

Multicloud Managerのデプロイメントが正常に動作しているか確認します。
管理コンソールのメニューから[ローカル・クラスター]-[ローカル・クラスターの管理]に移動します。

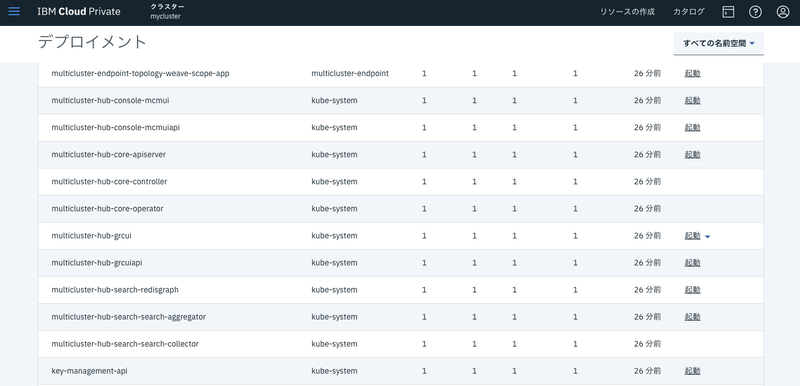

ICPの管理画面が開きます。メニューから[ワークロード]-[デプロイメント]を開きます。

160830

multicluster-hub- から始めるエントリが全て使用可能のステータスが1になっている事を確認します。


管理対象ICPクラスターの登録確認

管理対象としてICPクラスターを登録するよう設定しましたが、Multicloud Managerからも参照できる事を確認します。


デプロイメントの稼働確認

管理コンソールのメニューから[ローカル・クラスター]-[ローカル・クラスターの管理]に移動します。

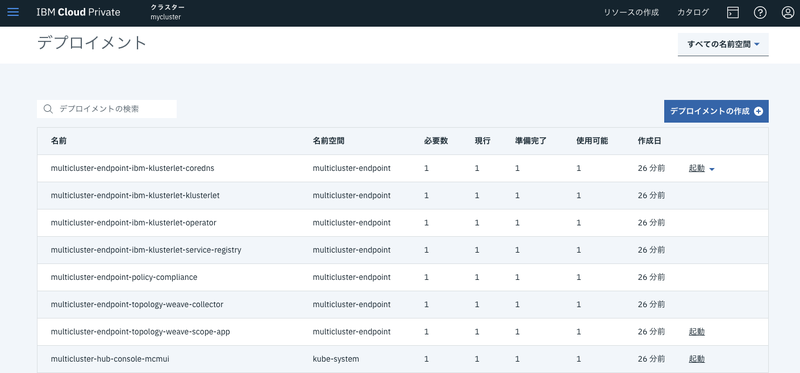

ICPの管理画面が開きます。メニューから[ワークロード]-[デプロイメント]を開きます。

160812_2

multicluster-endpoint- から始めるエントリが全て使用可能のステータスが1になっている事を確認します。

ICPクラスター情報の確認

Multicloud Managerの管理コンソールを開きます。

142000_2

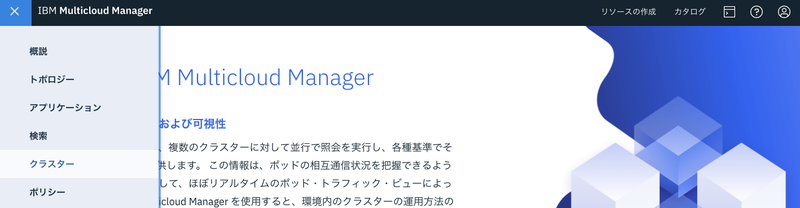

メニューから クラスター を開きます。local clusterとしてエントリされていることが確認できます。

161432_2

161445

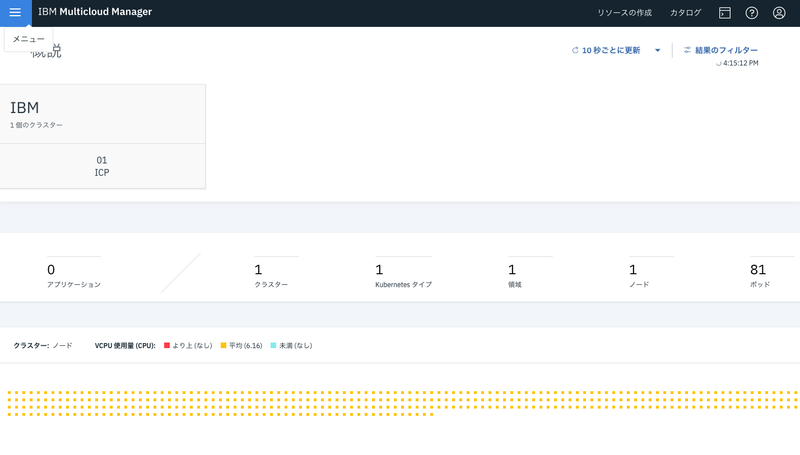

また、メニューから 概説 を開きます。こちらでは管理しているKubernetes クラスターのステータスを一覧で見ることができます。 現在はICPクラスターのみになりますので、ICPクラスター1台の情報が表示されています。

61522
以上になります。
これまでのバージョンから大きくインストール方法が変更されていませんがメイン機能の一つである、 Multicluster Managerが同梱され、気軽に構成できるようになったりしています。

また、今回は各設定の説明の前に Knowledge Center のリンクをつけてみました。 IBM Knowledge Center上の該当部分になりますので、ぜひ参照してみてください。

すずきけ
